NOTA: La posición del módulo de USB 3.0 puede variar según la configuración del sistema.
NOTA: Asegúrese de tomar nota de la colocación de los cables a medida que los retira de la placa base. Coloque estos cables
correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados.
Pasos
1. Desconecte el cable USB del puerto USB interno y el cable de alimentación del conector de alimentación del plano posterior 3 de la
placa base.
2. Con un destornillador Phillips n.° 2, afloje el tornillo del módulo de USB 3.0.
3. Deslice el módulo de USB 3.0 hacia la parte exterior del sistema.

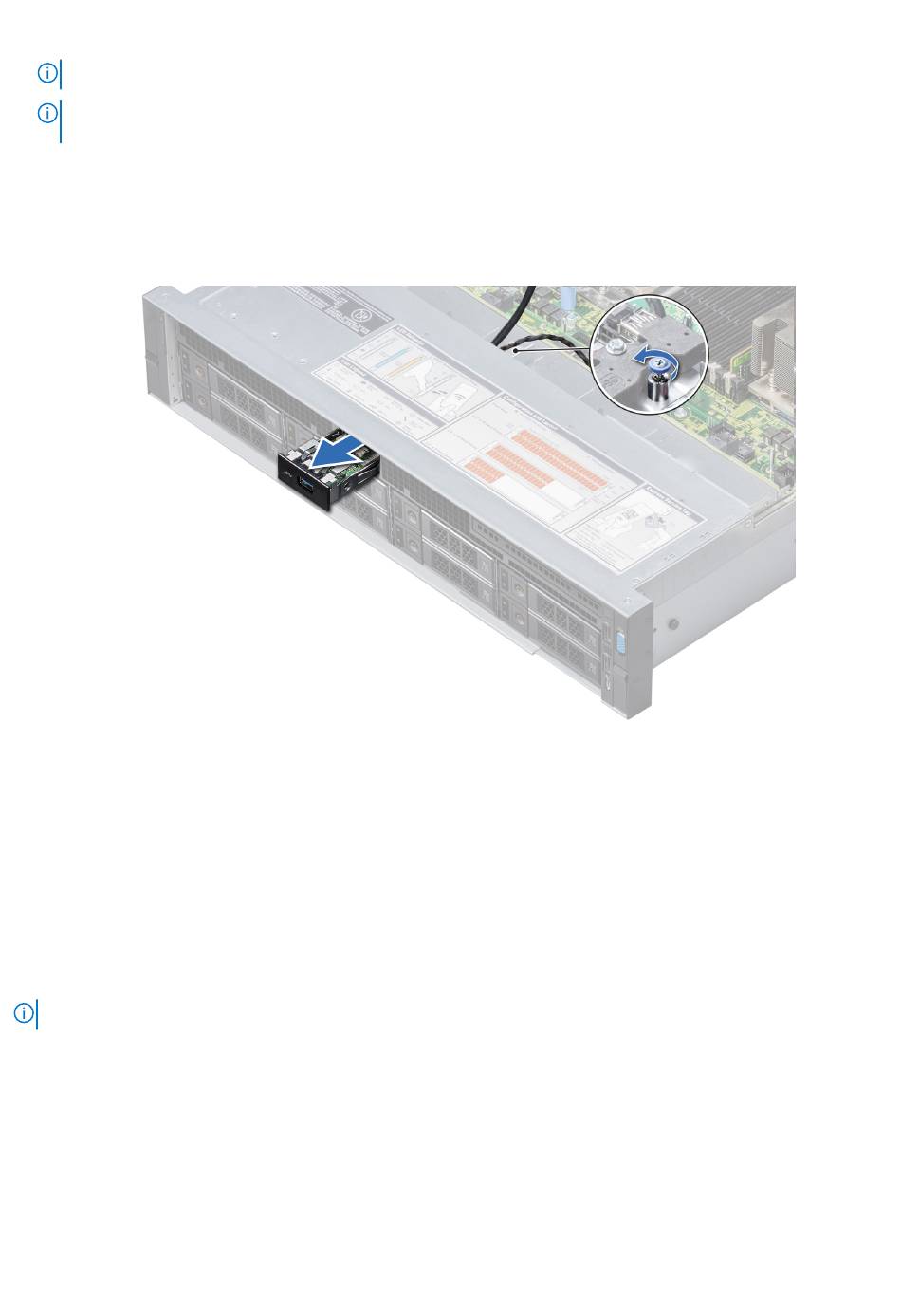

Ilustración 149. Extracción del módulo de USB 3.0
Siguientes pasos
Instale el módulo de USB 3.0.
Instalación del módulo de USB 3.0
Requisitos previos
Siga las pautas de seguridad que se enumeran en
NOTA: La posición del módulo de USB 3.0 puede variar según la configuración del sistema.
Pasos
1. Pase los cables USB y de alimentación del módulo de USB 3.0 a través de la ranura del módulo USB 3.0 en el panel frontal.
2. Inserte el módulo USB 3.0 en la ranura del panel frontal.
3. Alinee el tornillo en el módulo con el orificio para tornillo del sistema.
4. Con un destornillador Phillips n.° 2, apriete el tornillo para fijar el módulo al sistema.
5. Pase y conecte el cable USB al puerto USB interno, y el cable de alimentación al conector de alimentación del plano posterior 3 de la
placa base. Para localizar el conector, consulte la sección
Instrucciones de seguridad
Puentes y conectores de la placa
Instalación y extracción de componentes del sistema de PowerEdge R7425
en la página 67.
base.
