Dell PowerEdge R7425 Manual De Instalación Y Servicio página 172

5. Cable PCIe (A2, B2 a M3, M4)
7. Adaptador PERC
9. cable de alimentación B del plano posterior

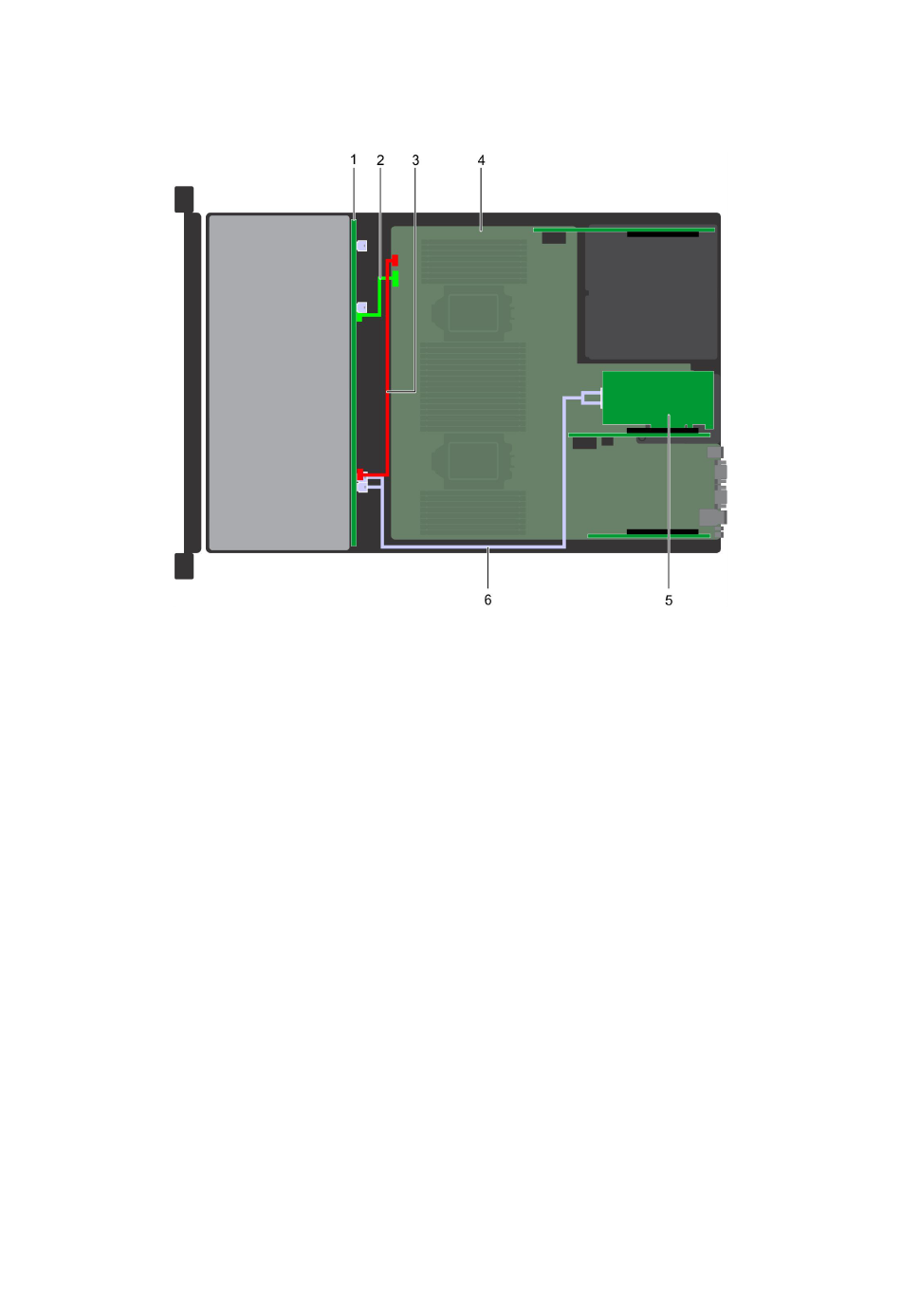

Ilustración 141. Colocación de los cables: plano posterior de 12 unidades de 3,5" con adaptador PERC (ranura 6)
1. Plano posterior
3. Cable de alimentación del plano posterior
5. Adaptador PERC en la ranura 6
172 Instalación y extracción de componentes del sistema de PowerEdge R7425
6. Cable NVMe (BP al adaptador PERC ranura 6)
8. Cable PCIe (A1, B1 a M1, M2)
10. Dispositivo expansor de plano posterior
2. Cable de señal del plano posterior
4. Placa base
6. cable SAS
