b. Ensamblaje del ventilador de refrigeración
c. Canastilla para unidades traseras
d. Bandeja de unidades intermedias
e. Unidades de fuente de alimentación
f. Soporte vertical para tarjetas de expansión 1
g. Soporte vertical para tarjetas de expansión 2
h. Soporte vertical para tarjetas de expansión 3
i. Procesadores
j. Disipadores de calor
k. Módulo IDSDM o vFlash
l. Memoria USB interna
m. Módulo de USB 3.0
n. Los módulos de memoria y los módulos de memoria de relleno.
o. Tarjeta secundaria de red
Pasos
1. Desconecte todos los cables de la placa base.
PRECAUCIÓN: Procure no dañar el botón de identificación del sistema al extraer la placa base del sistema.
PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro
componente.
2. Sujete el soporte de la placa base, levante la pata de liberación azul, deslice la placa base hacia la parte frontal del sistema para
desenganchar los conectores de la placa base de la ranura en el sistema y levante la placa base para extraerla del sistema.

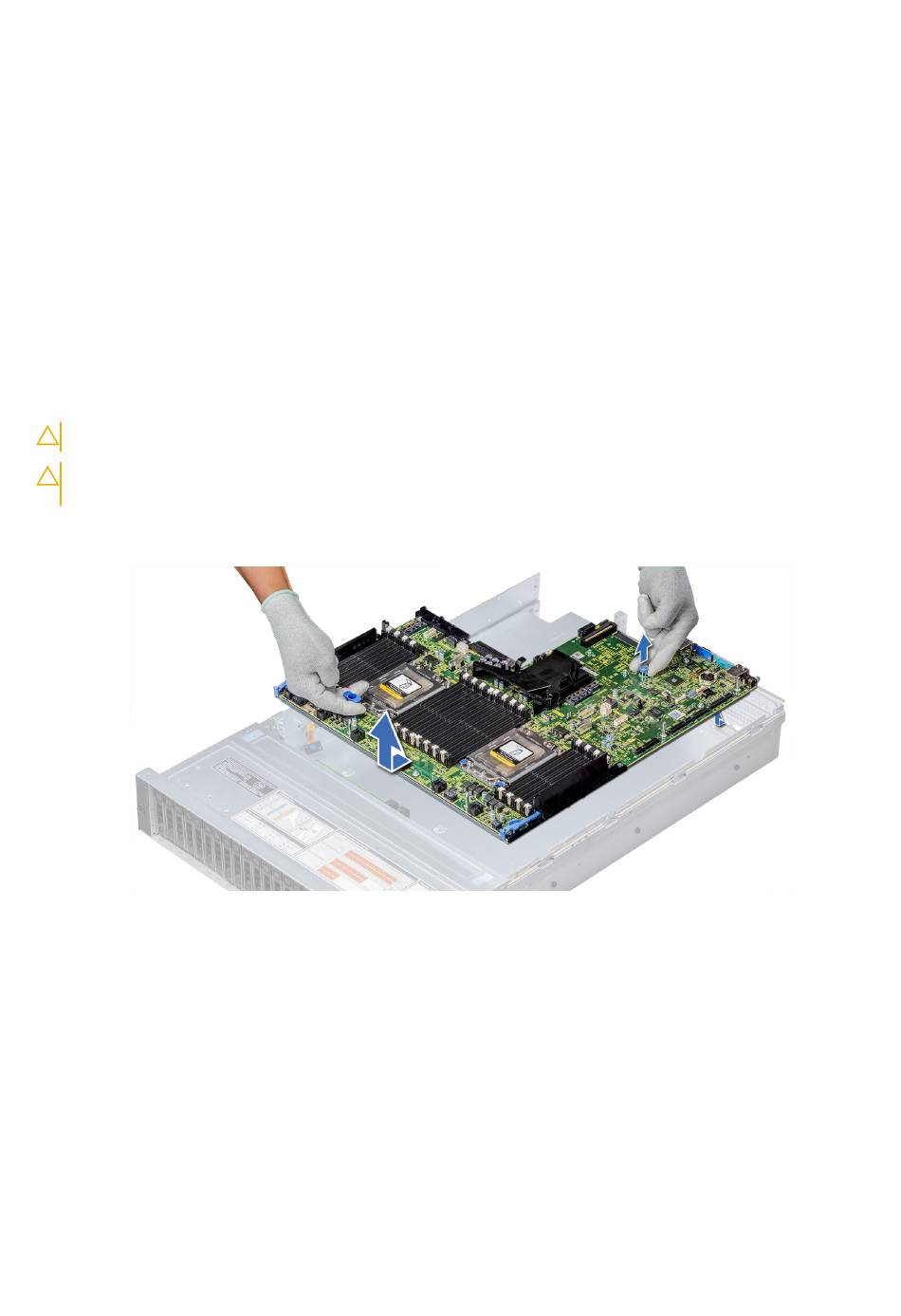

Ilustración 161. Extracción de la placa base
Siguientes pasos
Instale la placa base.
Instalación de la tarjeta madre del sistema
Requisitos previos
Siga las pautas de seguridad que se enumeran en
Pasos
1. Desembale el nuevo ensamblaje de la tarjeta madre del sistema.
(si corresponde)
(si corresponde)
(si corresponde)
(si corresponde)
Instrucciones de seguridad
Instalación y extracción de componentes del sistema de PowerEdge R7425
en la página 67.
