Conectores del plano posterior de unidades

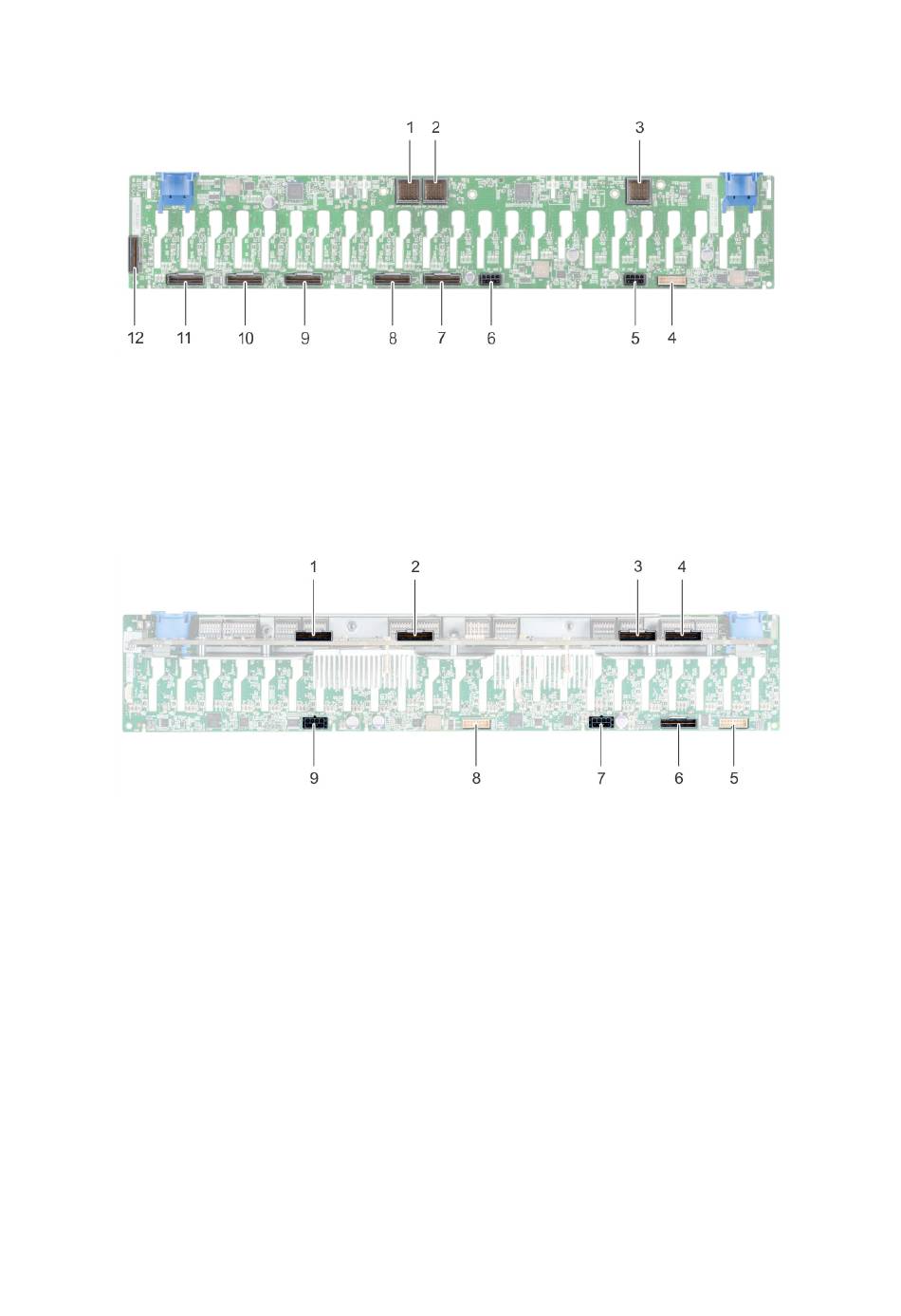

Ilustración 120. Vista posterior del plano posterior de 2,5 pulgadas
1. Conectores de la placa expansora del plano posterior (6)
3. Conectores de la placa expansora del plano posterior (6)
5. Conector de alimentación (PWR)
7. Conector PCIe PCIE (BP A2)
9. Conector PCIe (BP PCIE A1)
11. Conector PCIe (BP PCIE A0)
Ilustración 121. Vista posterior del plano posterior de 24 unidades de 2,5" (24 NVMe)
1. Conector de placa expansora B1 (PE1_B)
3. Conector de placa expansora B2 (PE2_B)
5. Conector de señal (J_SIG_A1)
7. Conector de alimentación (J_BP_PWR_A1)
9. Conector de alimentación (J_BP_PWR_A2)
2. Conectores de la placa expansora del plano posterior (6)
4. Conector de señal (J_BP_SIG)
6. Conector de alimentación (PWR)
8. Conector PCIe PCIE (BP B2)
10. Conector PCIe PCIE (BP B1)
12. Conector PCIe PCIE (BP B0)
2. Conector de placa expansora A1 (PE1_A)
4. Conector de placa expansora A2 (PE2_A)
6. Conector SAS (J_BP_SAS)
8. Conector de señal (J_SIG_A2)
