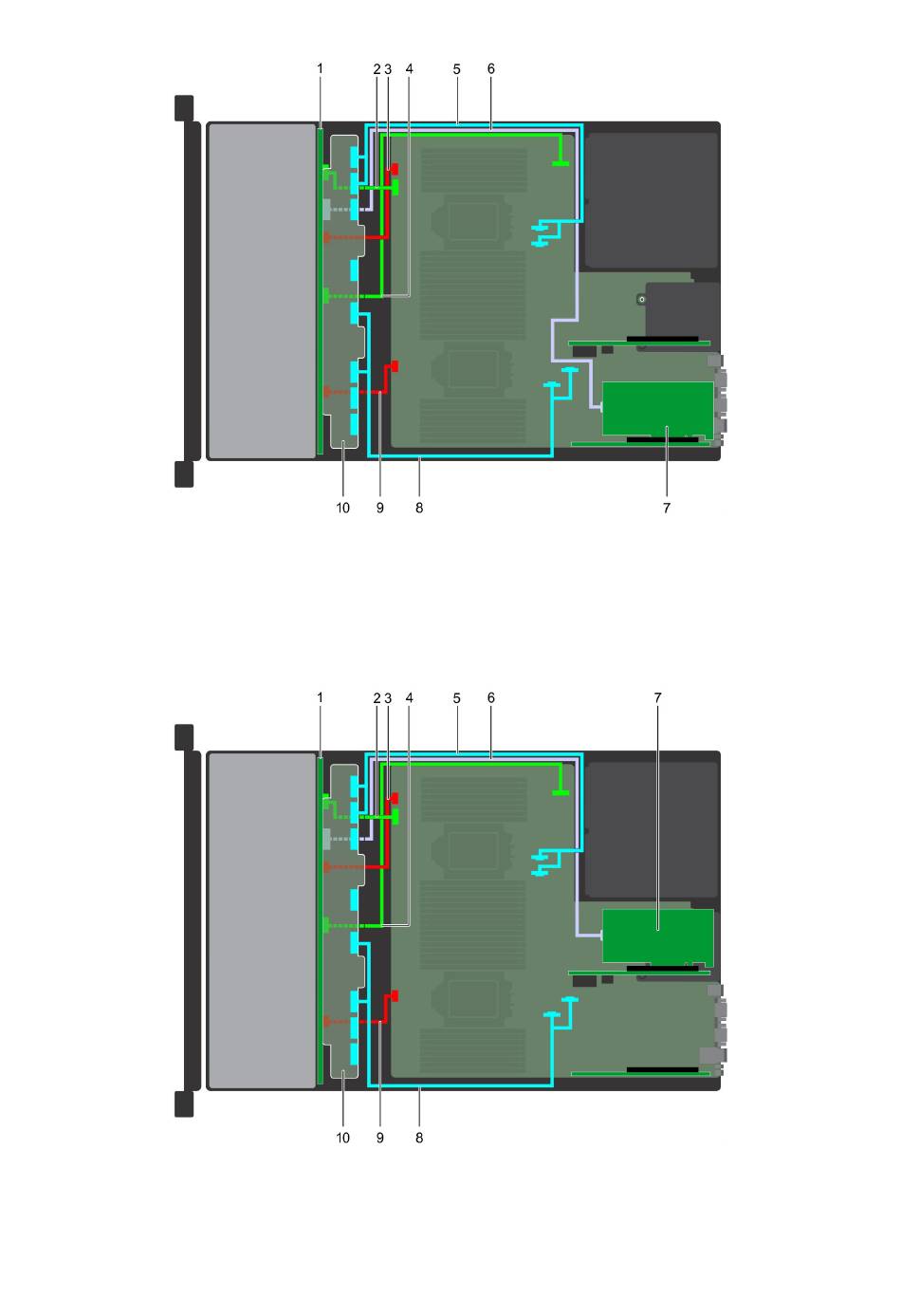

Ilustración 139. 24 unidades de plano posterior de 2.5 pulgadas con adaptador PERC (ranura 3)
1. Plano posterior
3. cable de alimentación A del plano posterior
5. Cable PCIe (A2, B2 a M3, M4)
7. Adaptador PERC
9. cable de alimentación B del plano posterior
Ilustración 140. 24 unidades de plano posterior de 2.5 pulgadas con adaptador PERC (ranura 6)
1. Plano posterior
3. cable de alimentación A del plano posterior
2. Cable de señal de plano posterior A
4. Cable de señal de plano posterior B
6. Cable NVMe (BP al adaptador PERC ranura 3)
8. Cable PCIe (A1, B1 a M1, M2)
10. Dispositivo expansor de plano posterior
2. Cable de señal de plano posterior A
4. Cable de señal de plano posterior B
