Dell PowerEdge R7425 Manual De Instalación Y Servicio página 174

7. Plano posterior de unidades traseras
9. Plano posterior de unidades intermedias

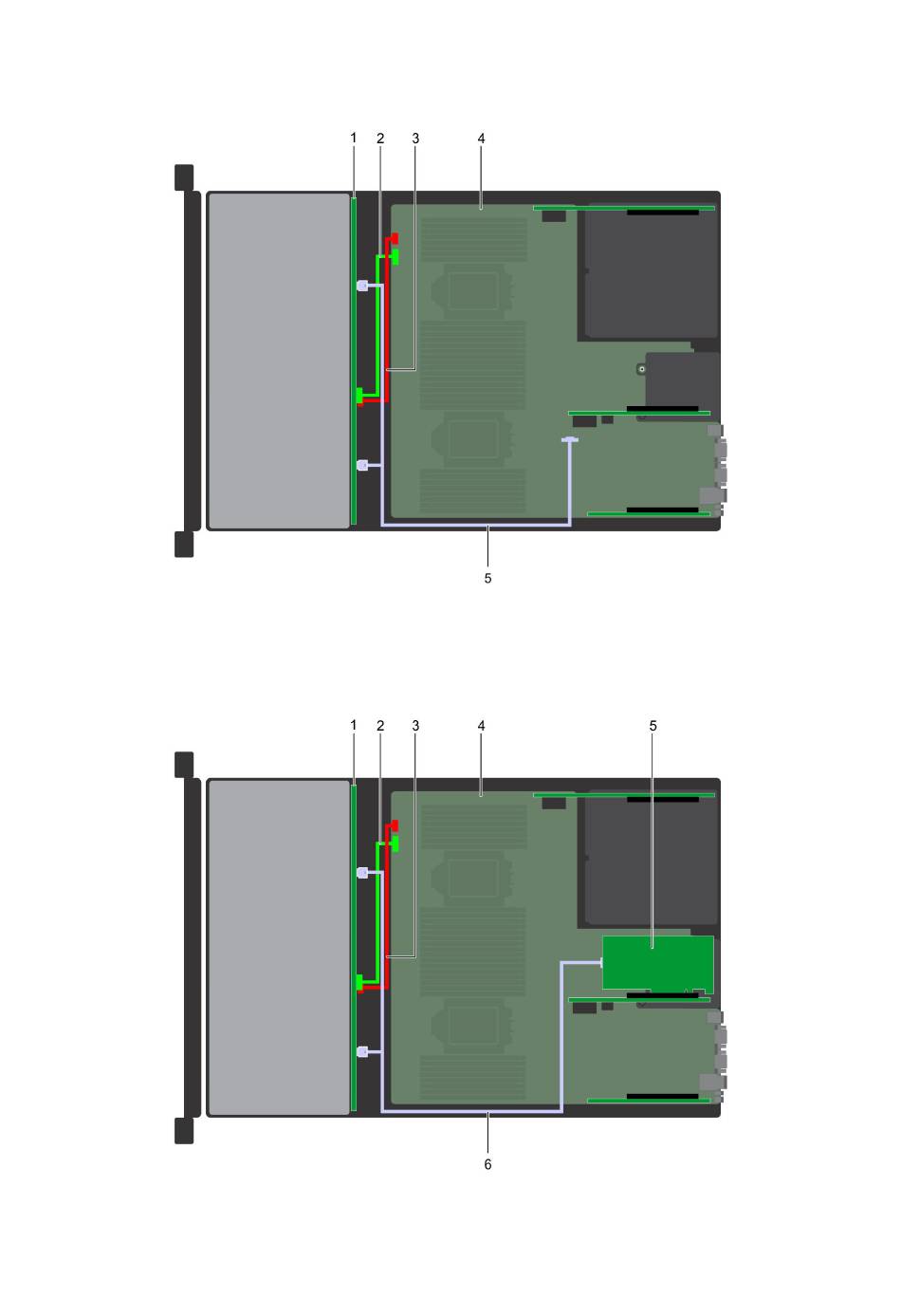

Ilustración 144. Colocación de los cables: plano posterior de 8 unidades de 3,5" con SATA integrada
1. Plano posterior
3. Cable de alimentación del plano posterior
5. Cable de SATA integrada
Ilustración 145. Colocación de los cables: plano posterior de 8 unidades de 3,5" con adaptador PERC (ranura 6)
1. Plano posterior
174 Instalación y extracción de componentes del sistema de PowerEdge R7425
8. Adaptador PERC en la ranura 3
10. 4 unidades de 3,5"
2. Cable de señal del plano posterior
4. Placa base
2. Cable de señal del plano posterior
