PRECAUCIÓN:
No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro
componente.
PRECAUCIÓN:
Procure no dañar el botón de identificación del sistema al colocar la tarjeta madre en el chasis.
2. Sujete el soporte de la tarjeta madre y la pata de liberación azul, baje la tarjeta madre del sistema alineando los conectores dentro de la
ranura y colóquela en el sistema hasta que la pata de liberación encaje en su lugar.

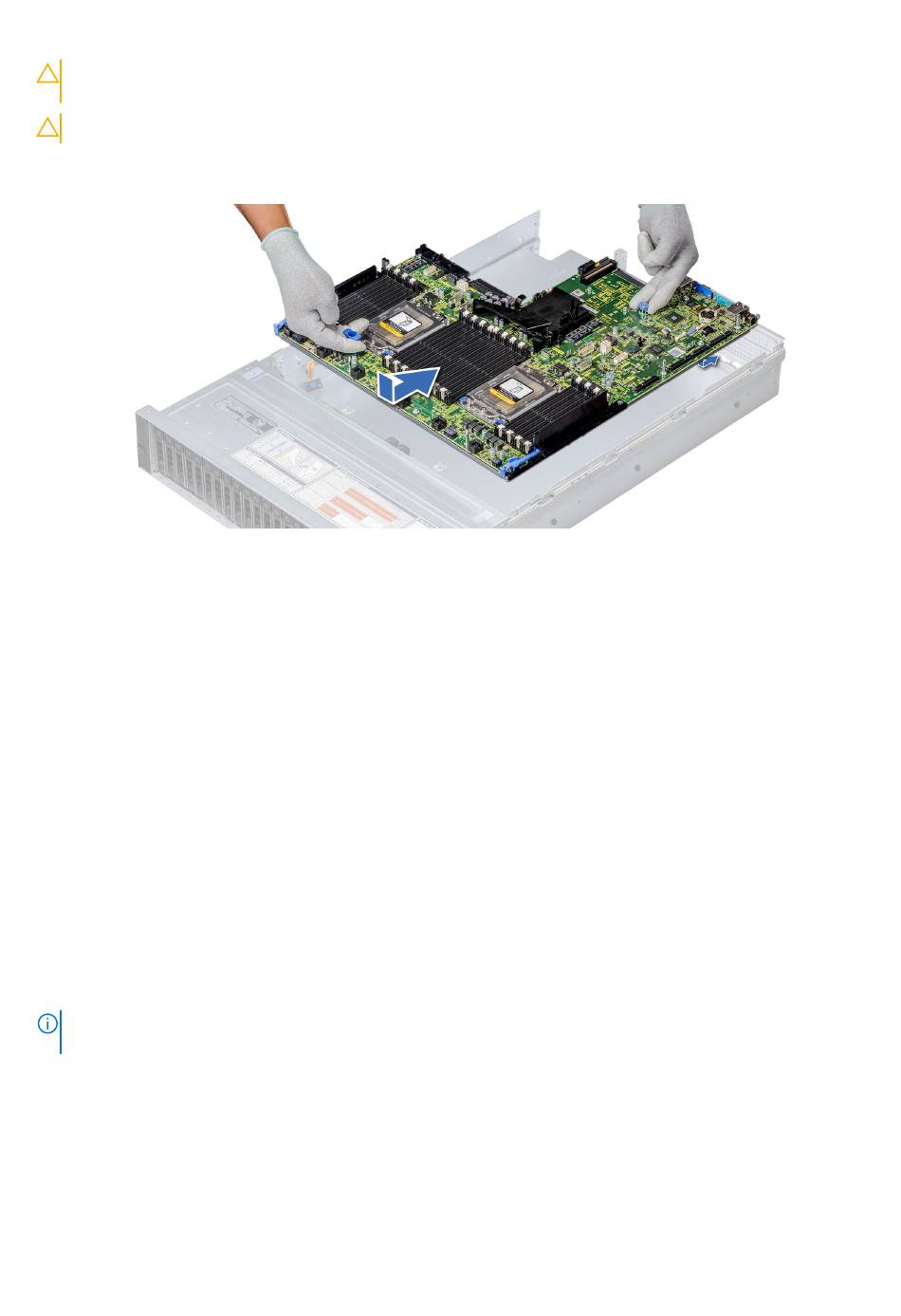

Ilustración 162. Instalación de la tarjeta madre del sistema
Siguientes pasos
1. Sustituya los siguientes elementos:
a.
Módulo de plataforma segura (TPM)
b.
Cubierta para flujo de aire
c.
Ensamblaje del ventilador de refrigeración
d.
Canastilla para unidades posterior
e.
Bandeja de unidad intermedia
f.
Unidades de fuente de alimentación
g.
Soporte vertical para tarjetas de expansión 1
h.
Soporte vertical para tarjetas de expansión 2
i.
Soporte vertical para tarjetas de expansión 3
j.
Procesadores
k.
Disipadores de calor
l.
Módulo IDSDM o vFlash
m.
Llave de memoria USB interna
n.
Módulo de USB 3.0
o.
Módulos de memoria y módulos de memoria de relleno
p.
Tarjeta dependiente de red
2. Vuelva a conectar todos los cables a la tarjeta madre del sistema.
NOTA:
Compruebe que los cables internos del sistema están tendidos por la pared del chasis y asegurados con el soporte para
sujeción de cables.
3. Siga el procedimiento que se indica en
4. Asegúrese de que:
a. Utilice la función Easy Restore (Restauración fácil) para restaurar la etiqueta de servicio. Para obtener más información, consulte la
sección
Restauración de la etiqueta de servicio mediante la restauración
b. Si la etiqueta de servicio no se guarda en el dispositivo flash de respaldo, introduzca la etiqueta de servicio del sistema
manualmente. Para obtener más información, consulte la sección
configuración del
sistema.
c. Actualice las versiones de BIOS e iDRAC.
192
Instalación y extracción de componentes del sistema de PowerEdge R7425
(si corresponde)
(si corresponde)
(si corresponde)
(si corresponde)
Después de trabajar en el interior del sistema
en la página 68.
fácil.
Introducir la etiqueta de servicio del sistema mediante la
