d)Haga funcionar la red configurando el puerto y active el programa para modo RUN
Despues de programar los PLCs, deben configurarse los puertos 2 del PLC DL06 así como
también los puertos 2 de los PLCs DL05 a 19200 kbps y también los parámetros adicionales.
Los DIP switches de los adaptadores FA-ISOCON deben ser colocados de acuerdo a lo
mostrado en la página K-22.
Se establecerá la comunicación al colocar los PLC en modo RUN, dejando los switches de modo
en TERM,
Ud. podrá ver que los LEDs TX2 y RX2 del PLC DL06 parpadean (localizados en la esquina
derecha del PLC) , lo que muestra que las señales de transmissión están actuando. Estos LEDS
se pueden ver también en los adaptadores FA-ISOCON. Los LEDS de transmisión son útiles
en la búsqueda de problemas de comunicación.
Vea en la foto de la página siguiente una fotografia con un sistema de prueba para este tipo de
comunicación.
Apéndice K: Introducción a comunicaciones seriales
Manual del PLC DL06, 2a. edición en español, 6/07

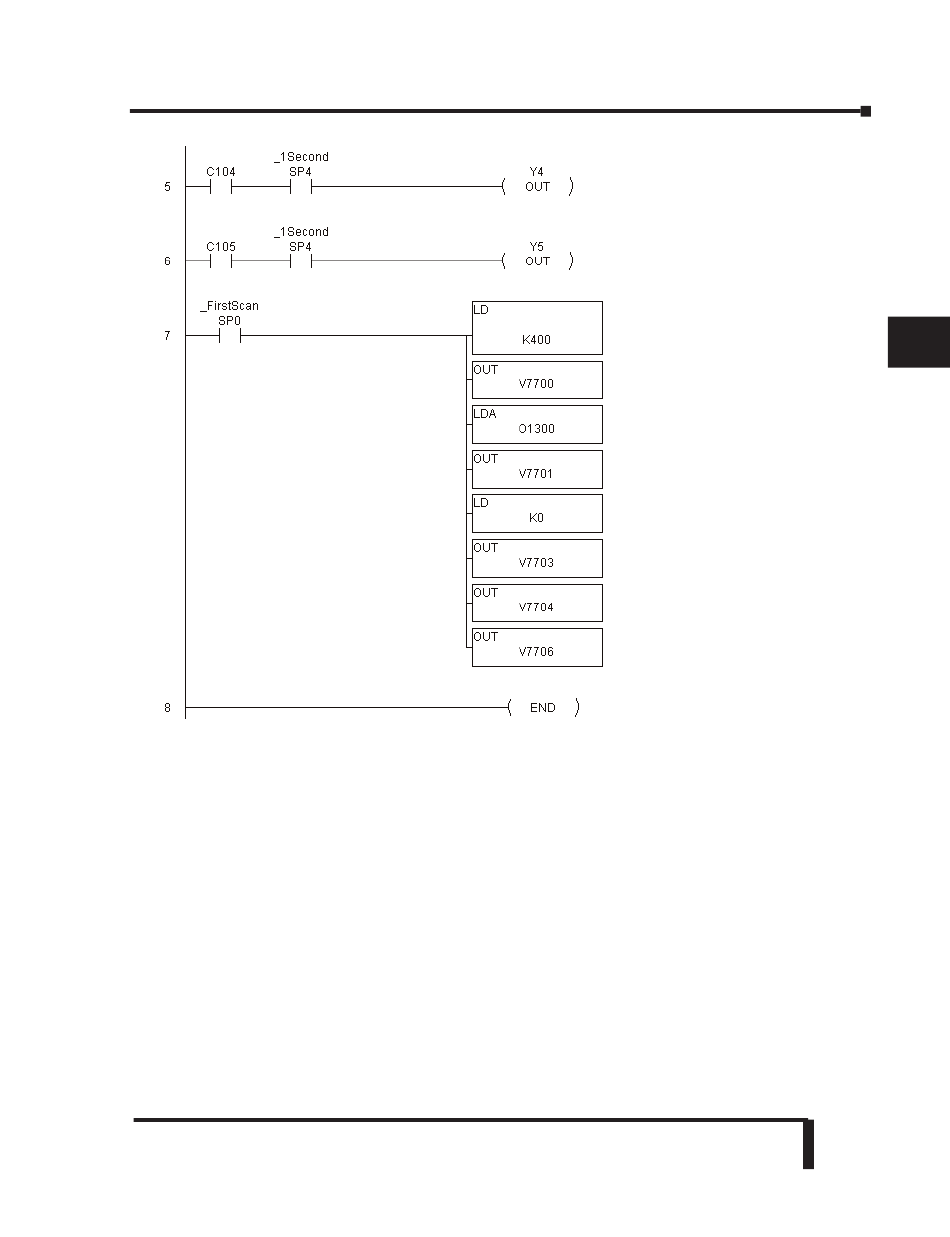

Este renglón activa Y4 cuando C104 está ON
y el relevador especial SP4 está ON.
Este renglón activa Y5 cuando C105 está ON
y el relevador especial SP4 está ON.
Este renglón configura y activa el módulo
de medición de temperatura solamente al
comienzo de la operación. SP0 se hace On
solamente en la transición de OFF ara ON
del modo RUN, que es cuando el PLC es
energizado.
El módulo está ubicado en la ranura 1 del
PLC y se usan los 4 canales de medición.
Las lecturas de temperatura se hacen en las
memorias V1300 y las consecutivas.
Aprenda más de este módulo en el manual
D0-OPTIONS-MSP, que está en español, en
el capítulo correspondiente.
Si Ud. usa la versión 5 o más nueva de
Direct SOFT, existe un IBOX que hace mas
fácil esta configuración del módulo. l
Fin del programa
