Capítulo 11: Recopilación y ejemplos

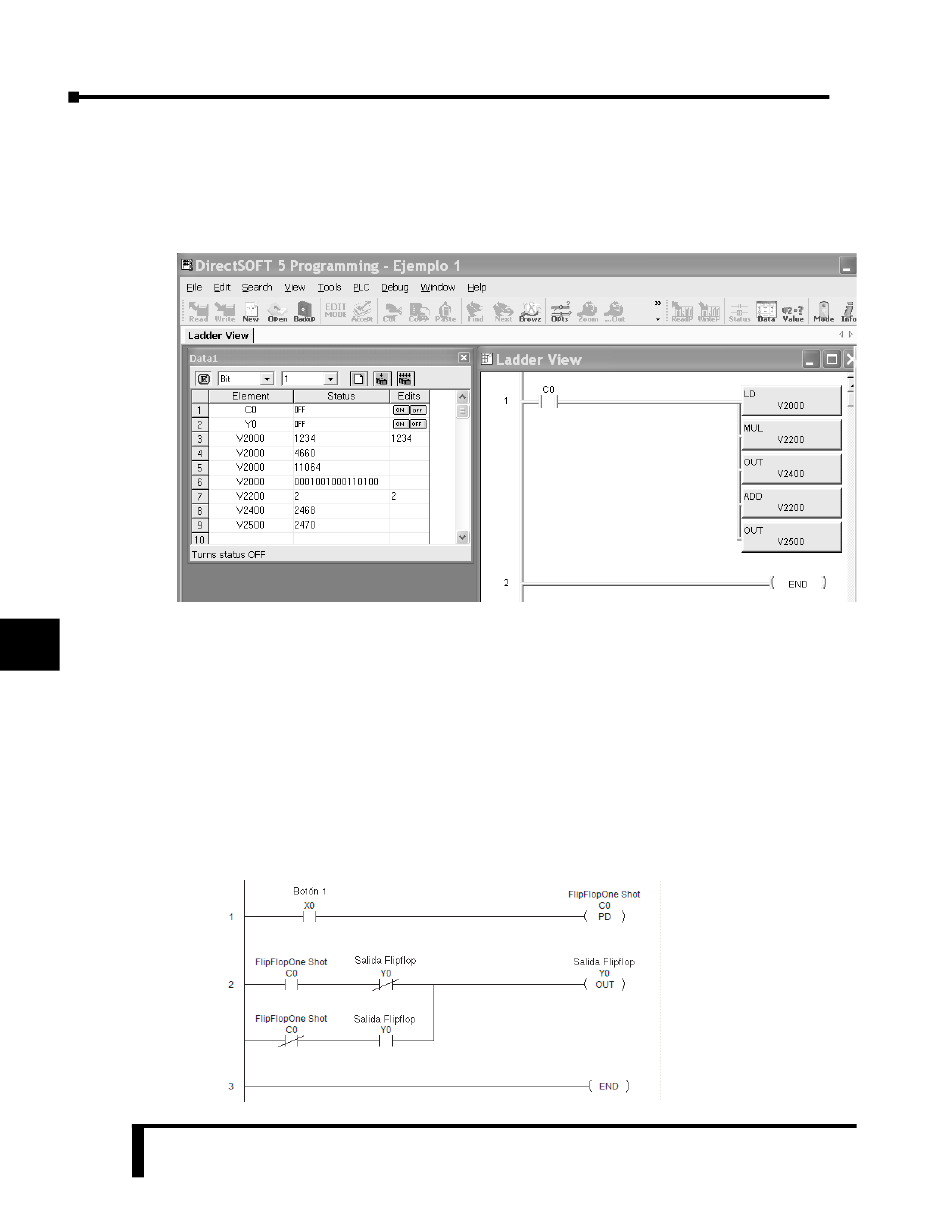

instrucción MUL (multiplicación en BCD) toma el valor en el acumulador y lo multiplica
1
por el argumento de la instrucción MUL (V2200 en este caso). Luego la instrucción OUT
lee lo que está en el acumulador y lo copia el argumento del la instrucción (V2400 en este
caso). Luego la instrucción ADD suma en BCD el valor del argumento (V2200 en este caso)
2
con el contenido del acumulador y lo coloca nuevamente en el acumulador. Por último, la
3
4
5
6
7
8
9
instrucción OUT copia a la memoria del argumento de OUT lo que está en el acumulador
11
• Escriba el código para ejecutar un temporizador T6 en que la salida sea activada cuando la
entrada C10 se activa. El temporizador debe comenzar a contar el tiempo cuando la entrada
se apaga. La salida debe apagarse cuando el temporizador llega al tiempo prefijado. Este
11
temporizador se conoce en inglés como OFF-DELAY TIMER. Hay dos ejemplos en el sitio
de Internet de AUTOMATIONDIRECT>Tech support>Example programs> documento
12
EP-MISC-012. Esta área es una buena fuente para obtener ejemplos.
• Escriba la lógica para hacer que un botón de entrada encienda una salida cuando se aprieta
13
una vez y luego apague la salida cuando se apriete nuevamente. Esto es el circuito flip flop.
Asegúrese de que sean eliminados los rebotes del contacto de modo que al apretar el botón no
haga que el circuito complete un ciclo. Usted talvez quiera usar la bobina PD (One shot) y
14
contactos diferenciales (o un pulso en la transición de OFF para ON o "one shot").
A
B
C
D
11-14
Manual del PLC DL06, 2a. edición en español, 6/07
Primero se ejecuta
[V2000] x[V2200]= [V2400]
luego
[V2400] +[V2200]=[V2500]
