Los umbrales (o puntos de activación)de las alarmas son completamente programables, y cada

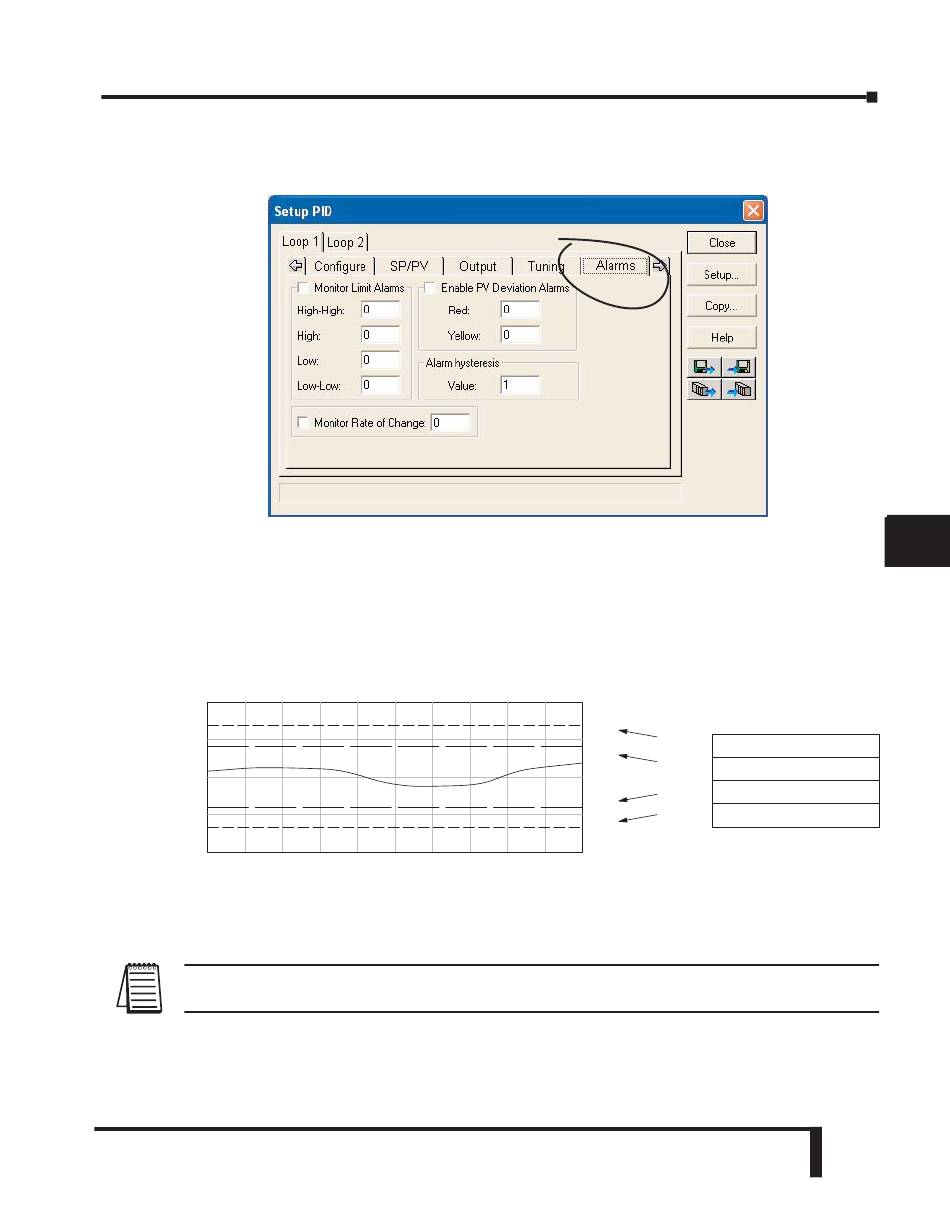

tipo de alarma puede se activado y supervisado independientemente. El diagrama siguiente
muestra el diálogo del alarma en PID setup lo cuál simplifica la configuración de las alarmas.
Supervisión de Alarmas de límite
Aceptando la caja Monitor Limit alarms permitirá que todas las alarmas de límite de la PV sean
supervisados cuando los límites sean definidos. Loa valores absolutos de las alarmas se
organizan como dos alarmas superiores y dos inferiores. El estado de alarmas es falso mientras
el valor del PV se encuentre en la región entre las alarmas superiores e inferiores, según lo
mostrado abajo. Las alarmas más cerca la zona ideal se nombran High Alarm y Low Alarm. Si
el lazo pierde control, el PV cruzará uno de estos umbrales primero. Por lo tanto, usted puede
programar los valores de umbral apropiados de alarmas en las localizaciones de la tabla del lazo
Alarma High–high
Alarma High
PV
Alarma Low
Alarma Low–low
mostradas en la figura a la derecha.
El formato de datos es igual que el PV y el SP (12-bit o 15-bit). Los valores de umbral para estas
alarmas se deben definir para dar a un operador una detección temprana si el proceso pierde
control.
NOTA: El diálogo de alarmas se puede dejar como aparece, sin entradas de alarmas. Las alarmas se pueden
definir posteriormente en la ventana de PID View de DirectSOFT.
Capítulo 8: Operación de control PID
Manual del PLC DL06, 2a. edición en español, 6/07
Tabla del lazo
Alarma
V+16
XXXX
High-high
Alarma
V+15
XXXX
High
Alarma
V+14
XXXX
Low
Alarma
V+13
XXXX
Low-low
8–37
