Apéndice J: Directivas de la Unión Europea (CE)
Aterramiento equipotencial
1
2
3
4
5
Debe hacerse la tierra del sitio adecuadamente para equipos que contienen circuitos electrónicos
modernos. El uso de electrodos aislados de tierra para sistemas electrónicos es prohíbido en
J
algunos países. Asegúrese de usted ha verificado cualquier requisito para su destino particular.
IEC 1000-5-2 cubre el tema de las redes de tierra equipotencial adecuadamente, pero se debe
7
dar atención especial a los aparatos y a los cubículos de control que contienen los dispositivos
de E/S, estantes remotos de E/S o tienen comunicaciones entre sistemas con el gabinete
primario del sistema del PLC. Se debe instalar un conductor para conexión equipotencial
8
junto a todos los cables seriales de comunicaciones y a cualquier artículo separado de la planta

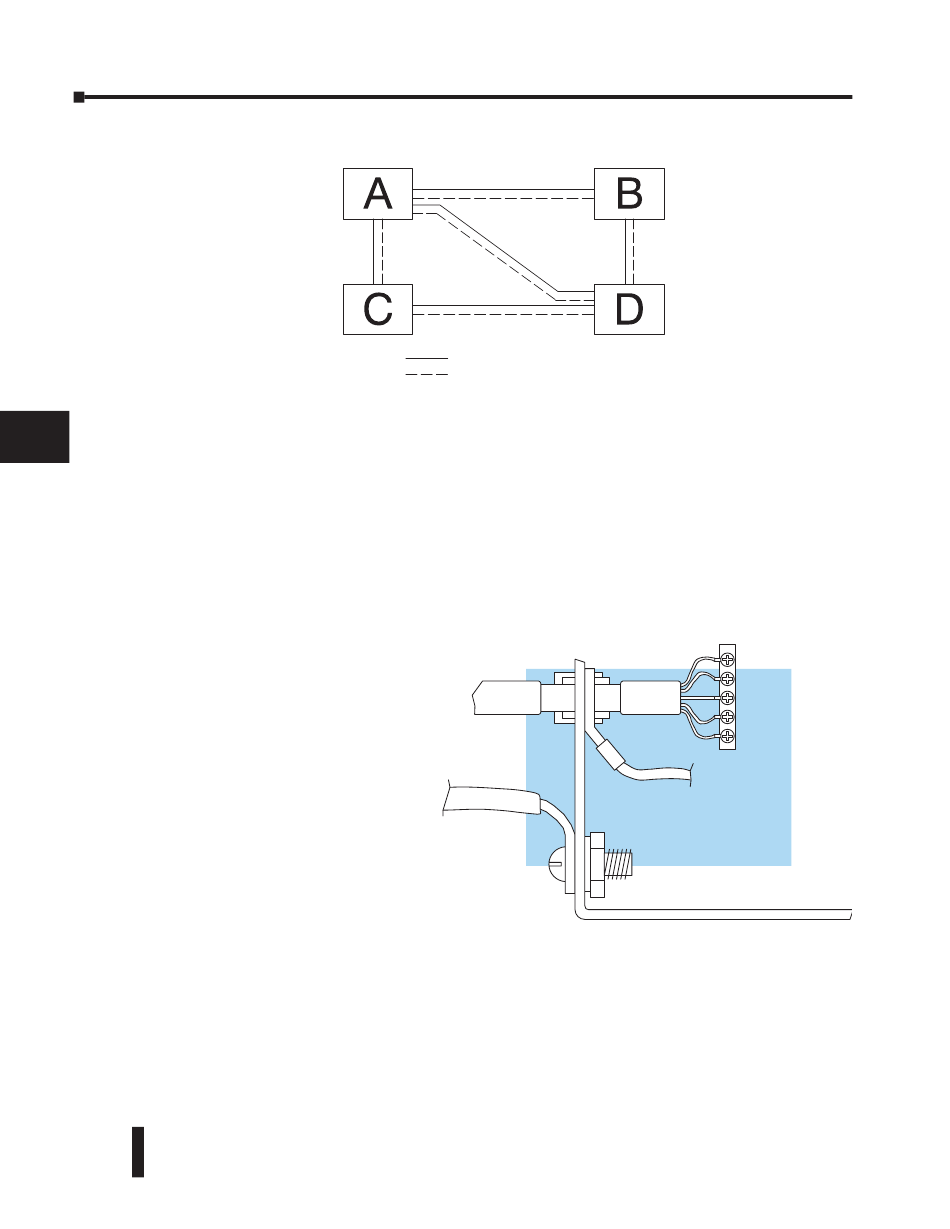

que contiene los dispositivos de E/S conectados con el PLC. El diagrama muestra un ejemplo
9
de cuatro localizaciones físicas conectadas por un cable de comunicaciones.
Comunicaciones y cables blindados
10
Se recomiendan cables blindados de
pares torcidos de sección mínima
24 AWG de buena calidad, con
11
blindaje total de hoja y trenzados
para las señales análogas y para
12
comunicaciones que van fuera del
recinto del PLC.
13
Hasta la fecha ha sido una práctica
común conectar solamente una
tierra a un extremo del blindaje del
14
cable para reducir al mínimo el
riesgo del ruido causado por las
A
corrientes de tierra del lazo de la
tierra entre los aparatos. El
B
procedimiento solamente de poner a tierra un extremo, que se originó sobre todo como resultado
de intentar reducir ruido en sistemas de audio, no es más aplicable en un ambiente industrial
complejo.
C
Los cables blindados son también emisores eficientes del ruido del RF del sistema del PLC y pueden
interactuar recíprocamente de una manera parásita en redes y entre las fuentes múltiples de
D
interferencia.
J-6
Manual del PLC DL06, 2a. edición en español, 6/07
Cable de comunicación serial
Key
Unión equipotencial
Cable
blindado
Unión
equipotencial
Adaptador
E/S
serial
Al aterramiento
Gabinete de control
