La conexión al PLC es hecha a través del puerto 2, como conexión serial RS-232. Se pueden
crear más pantallas con gráficos de tendencia, alarmas, etc.
Vea más detalles en el manual del panel C-More.
Ejemplo 5: Hagamos ahora un ejemplo en que queremos analizar el comportamiento de señales
análogas. Utilizando un transductor de corriente podemos ver el valor de corriente en el motor
del triturador y determinar el nivel de mineral en el "Depósito de mineral" en la alimentación
para evitar que las correas y el triturador corran vacíos. En ese caso, aceptaremos una señal de
menos de 10% del nivel como depósito de mineral vacío y la corriente del motor por 30
segundos menor que 50 % de la corriente nominal indicará que el sistema está corriendo sin
mineral. Debe ser generada una alarma. Veamos primero que necesitamos en el sistema.
• Un transductor con señal de 4-20 mA que indique el peso del material en el depósito de
mineral (u otro similar tal como nivel). 20 mA indica 100% del peso de mineral.
• Un transductor de corriente 4-20 mA que indique la corriente del motor del triturador, como
medio de indicar el consumo. El motor tiene una corriente nominal de 42 A y el partidor usa
un transductor de corriente con relación 0-300A/4-20 mA.

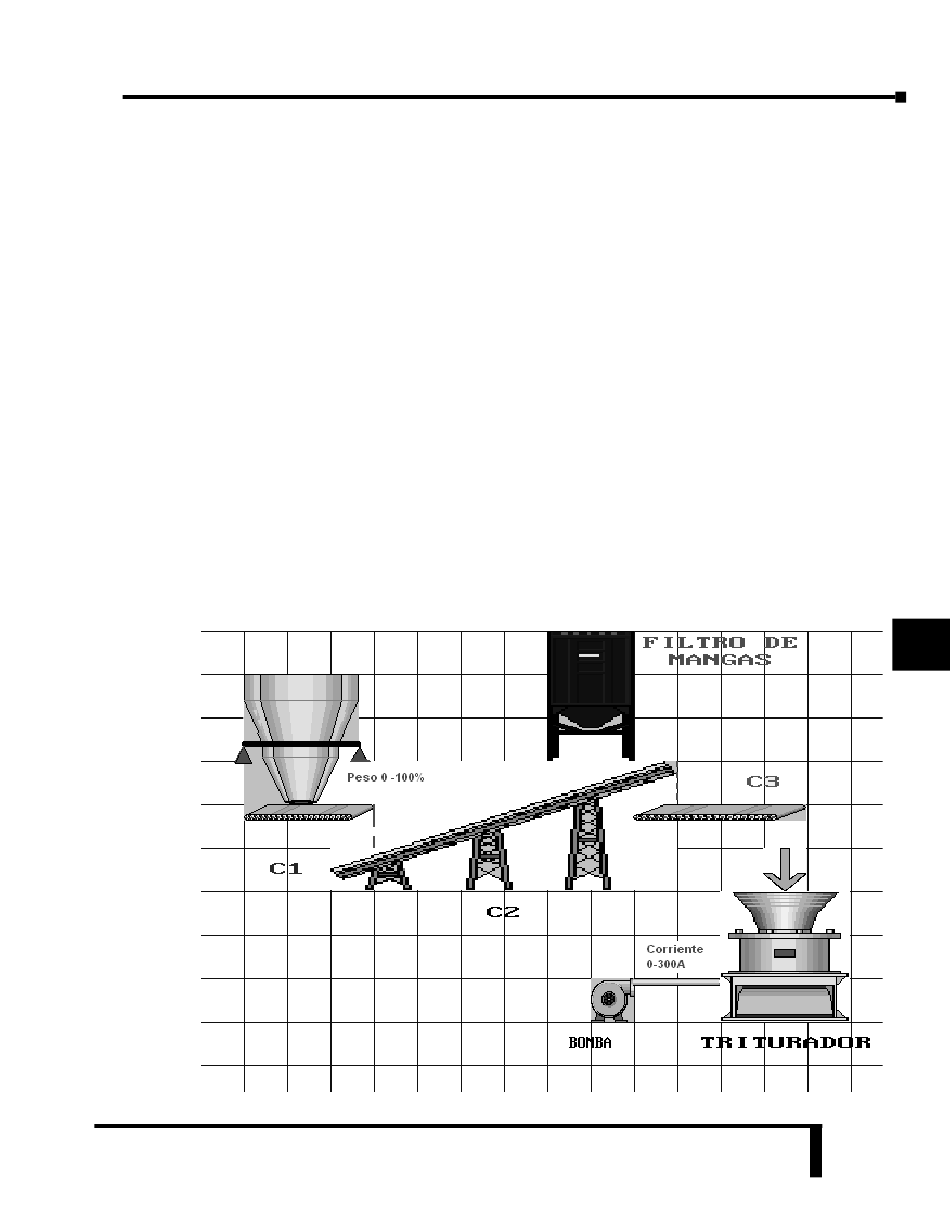

A continuacion tenemos un diagrama, que muestra el arreglo de este ejemplo.
Los transductores serán conectados a un módulo de entradas análogas instalado en una de las
ranuras del PLC DL06, tal como el F0-04AD2DA-1 (Salidas a ser usadas por otras
aplicaciones).
