Ejemplo para Redes DirectNET

1. Conexión de un DL 06 como maestro a 2 PLCs DL05 como esclavos que están separados
por 200 metros cada uno, a una velocidad de transmisión de 38400 kbps
El PLC maestro tiene un programa simple que hará que:
Las salidas Y0 a Y5 del esclavo 2 se cierren a una frecuencia de 1 Hz siendo 500 ms cerrados y
500 ms abiertos cuando las correspondientes entradas X0 a X5 en el esclavo 2 se cierren.
Al mismo tiempo las entradas X0 a X5 del maestro estén cerradas, y las salidas Y0 a Y5 del
esclavo 3 se cierren a una frecuencia de 2 Hz siendo 1 segundo cerrado y 1 segundo abierto
cuando las correspondientes entradas X0 a X5 en el esclavo 3 se cierren, y
Al mismo tiempo las entradas X10 a X15 del maestro estén cerradas para el esclavo 3 y confirme
al maestro que al menos una de las salidas se ha cerrado en los bits C100 a C107
Este programa no tiene ninguna aplicación práctica, pero es un ejercicio para definir las
características de una conexión en red.
Como ya fue dicho, es necesario:
a. Diseñar la red de acuerdo a su aplicación
b. Seleccionar los cables y parámetros de comunicación
c. Crear el programa en el aparato maestro y los esclavos si fuera necesario.
a. Diseñar la red de acuerdo a la aplicación.
Usaremos el sistema RS-422. Para eso usaremos el puerto 2 del PLC DL06, que ya tiene este
sistema incorporado. Los PLCs DL05 solo tienen un sistema RS-232 y para adaptar esto
usaremos el módulo FA-ISOCON.
Queremos establecer una red con distancia entre nodos de 200 m a una velocidad de 38400

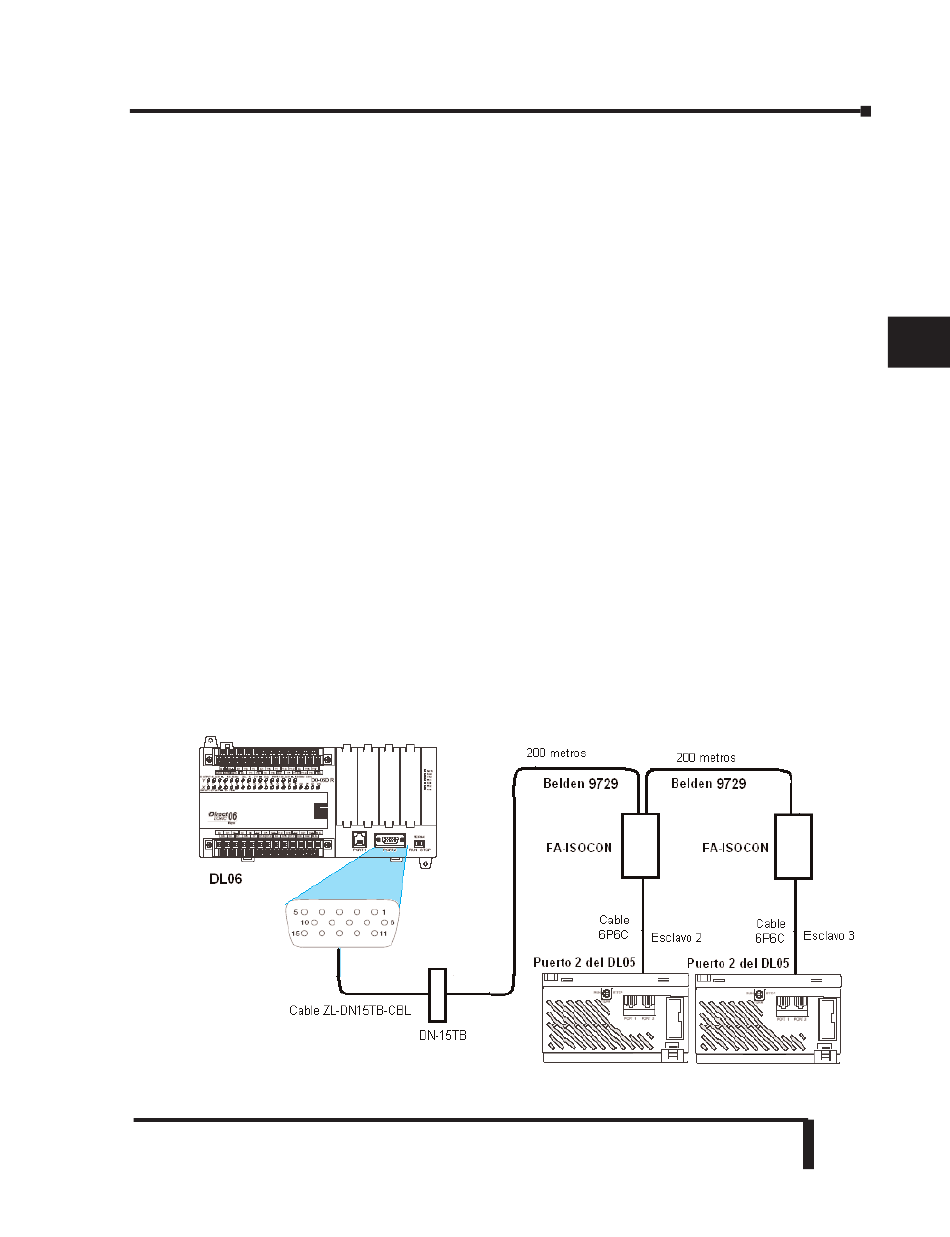

kbps. Este es el diagrama planeado:
