Apéndice K: Introducción a comunicaciones seriales
El protocolo DirectNET está disponible para uso por un PLC DL06 maestro o esclavo. Ésto, y
el hecho de que es el protocolo `nativo', le hace ideal para la comunicación PLC a PLC en una
1
red de múltiples nodos con las instrucciones RX y WX. Una desventaja de este protocolo es que
no puede transmitir datos de estado de solamente un bit. Tiene que ser en grupos de 16 bits.
2
El protocolo MODBUS RTU es un protocolo estándar muy común en la industria, y se puede
usar como maestro o esclavo en el PLC DL06 para comunicarse con una amplia variedad de
3
dispositivos industriales que apoyen este protocolo.
ASCII es otro estándar muy común en la industria, y se utiliza comúnmente donde deban ser
transferidos datos de caracteres alfanuméricos. Muchos dispositivos de entrada tales como
K
lectores de código de barras y balanzas electrónicas usan el sistema con caracteres ASCII, y
también muchos dispositivos de salida aceptan comandos ASCII.
5
No importa cual estándar o protocolo de cableado se use, hay varios parámetros de
comunicaciones que deben seleccionarse para cada dispositivo antes de que ellos puedan
6
establecer la comunicación. Estos parámetros incluyen
Tasa de transmisión en kilobits/s(kbps)
7
Bits de datos
Paridad
8
Bits de parada
Dirección del nodo
9
Todos estos parámetros pueden no ser necesarios, o no estar disponibles, para su uso. Los
parámetros usados dependerán del protocolo que es usado, y si el dispositivo es un maestro o un
10
esclavo.
NOTA: El punto a recordar es que cuando hay el mismo tipo de parámetros disponible en el maestro y en el
11
esclavo (es decir velocidad, paridad, bits de parada, etc), los valores de éstos deben ser iguales.
La transmisión serial puede ser del tipo half duplex or full duplex. Una transmisión half duplex
12
puede
direcciones, pero en una dirección
13
cada vez. Una full duplex puede
suceder simultáneamente.
14
Para hacer una similitud simple, se
puede decir que un walkie talkie es
un aparato half duplex, porque
A
puede transmitir la voz solamente
en una dirección. En contraste, un
B
aparato telefónico es un aparato
full duplex, ya que ambas partes
pueden
C
simultáneamente.
Los PLCs DirectLOGIC pueden
D
transmitir datos solamente en
forma half duplex.
K–4
Manual del PLC DL06, 2a. edición en español, 6/07
tranmitir
en
ambas
conversar
Control de flujo
Supresión de eco
Tiempos de timeouts
Tiempos de retraso
Formato

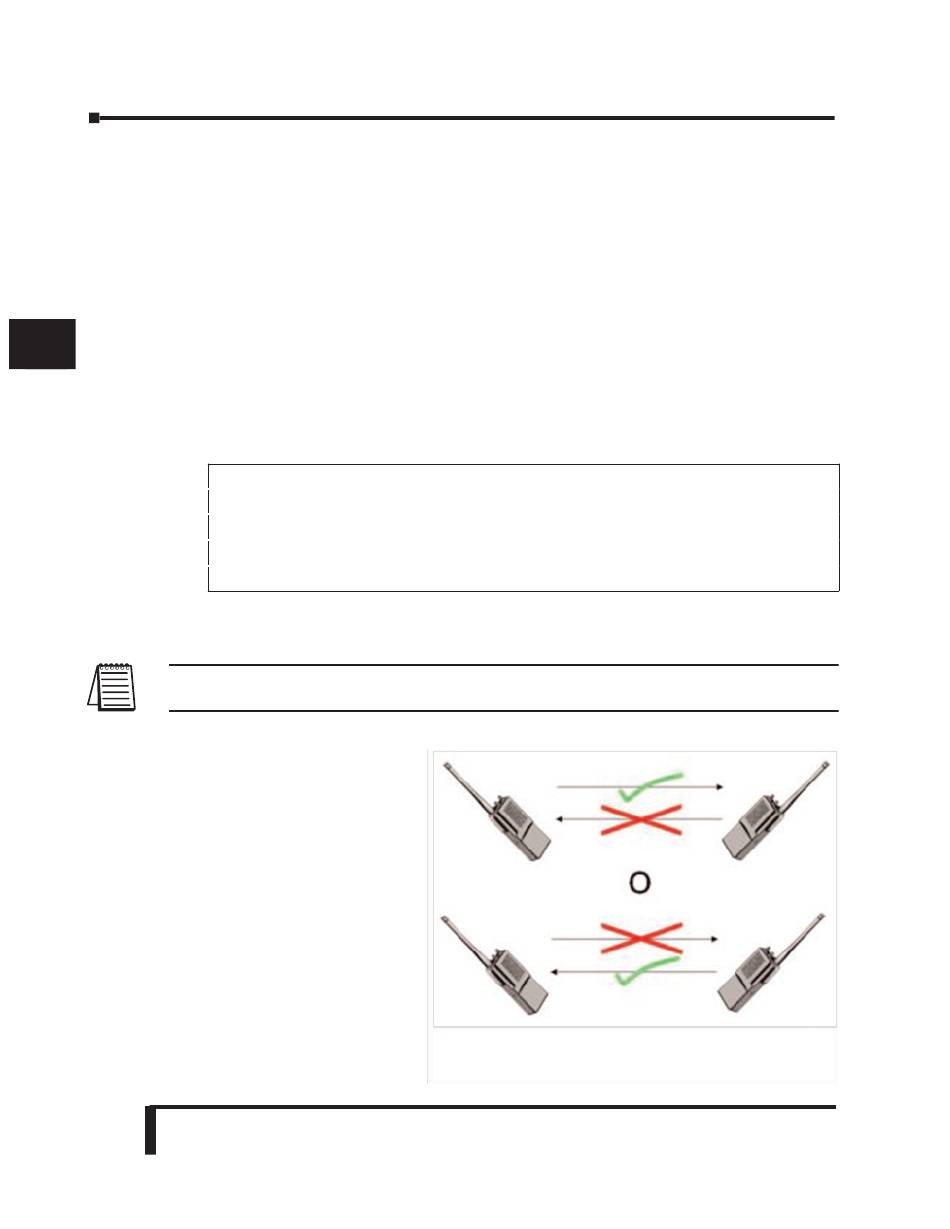

Una simple ilustración de un sistema half duplex.
