PATC H PAN E L-M ONTAGE
* Nur für das Modell MIT LICHT

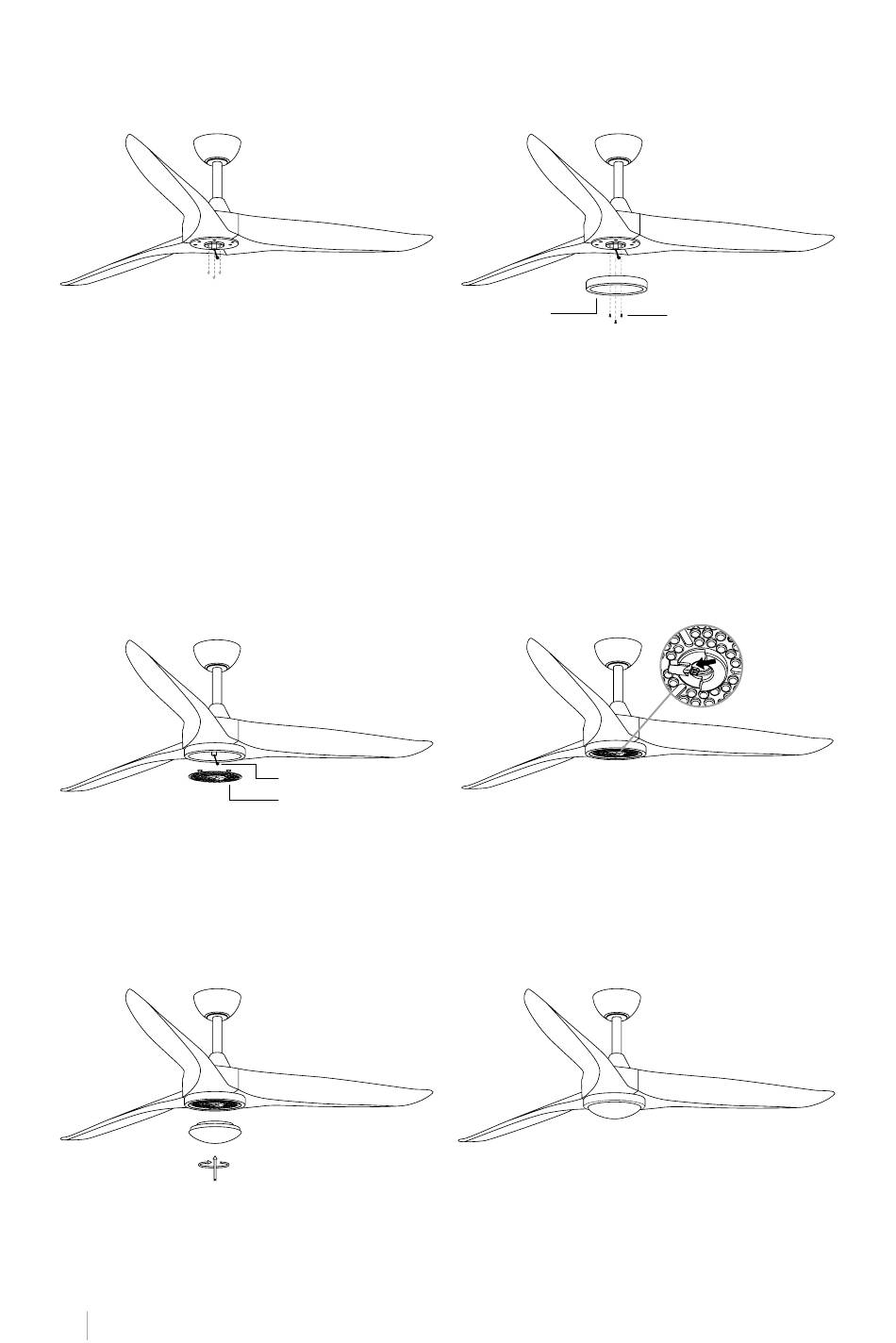

• Lösen Sie die Befestigungsschrauben des Motors wie in der Abbildung gezeigt. Montie-
ren Sie dann die Anschlussplatte an der Unterseite des Ventilators, indem Sie die Schrau-
benköpfe in die dafür vorgesehenen Löcher stecken.
• Zum Schluss schrauben Sie die Schrauben ein und sichern sie.
Anmerkung: Achten Sie bei der Montage oder Demontage des Patchpanels darauf, dass
die Isolationspolster intakt bleiben. Durch zu starkes oder zu schnelles Drehen der Befes-
tigungsschrauben werden die Isolierpads beschädigt.
LE D -PANE L- BAU GRU P PE
* Nur für das Modell MIT LICHT
Verbinden Sie den einzelnen Stecker der Anschlussplatte mit dem LED-Panel und befesti-
gen Sie dann das LED-Panel mit seinen Magneten an der Zierplatte.
ZUSAM ME N BAU D E S D E KO R AT I VE N B IL DSC HIR M S
* Nur für das Modell MIT LICHT
Sobald das LED-Panel richtig positioniert ist, platzieren Sie den dekorativen Schirm des
LED-Panels, indem Sie ihn in das Motoranschlussfeld einschrauben.
D EUT SCH
64
Anschlussfeld
Einzelner Stecker
LED-Panel
Plattenschrauben
