5. Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
6. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
7. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de fijación y las arandelas.
8. Baje el florón hacia la carcasa del motor.
C O LG AR E L V E NTI L ADO R
• Una vez montada la barra al motor del ventilador, introduzca
el acoplamiento de la bola al soporte de montaje instalado en
el techo.

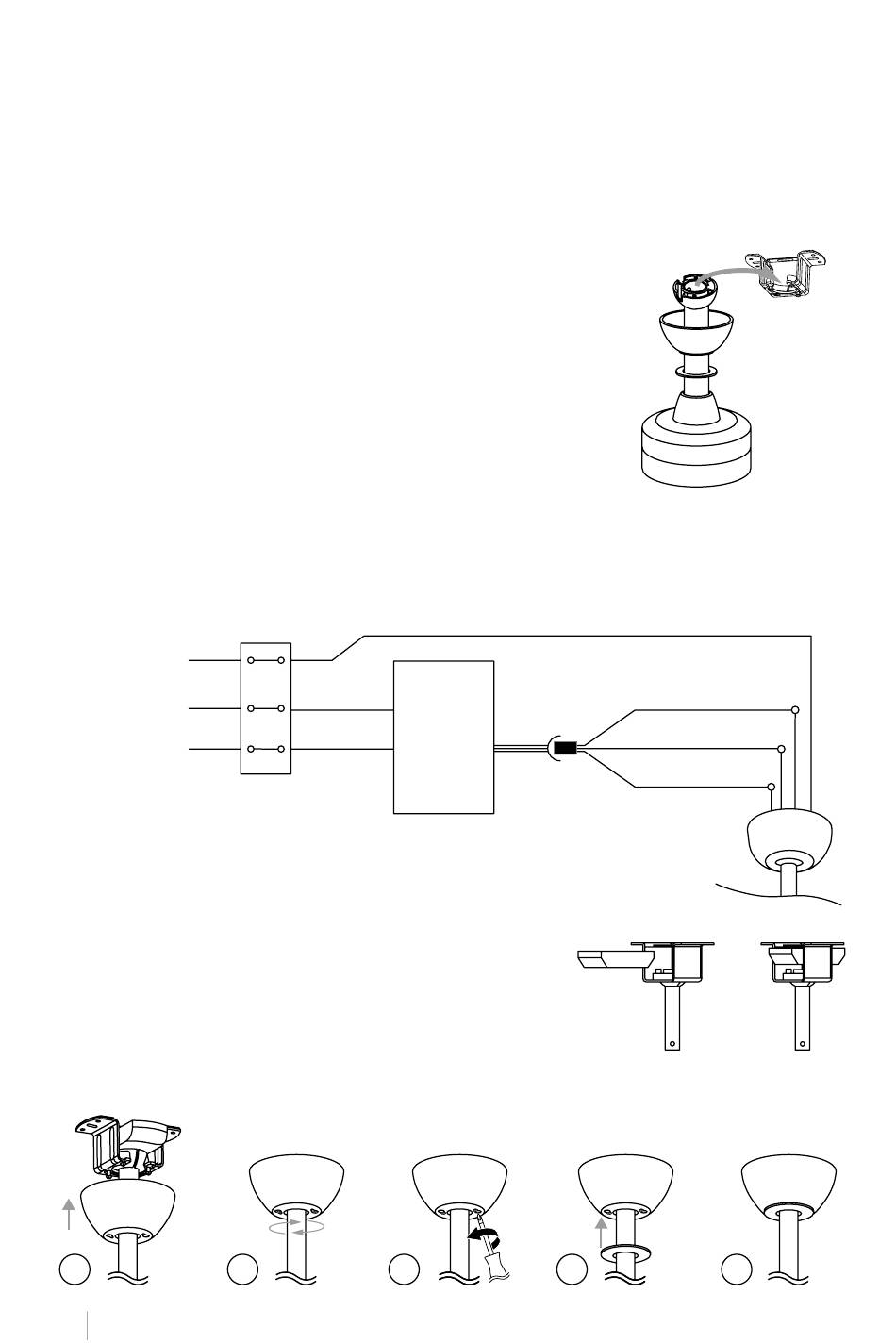

C O NE XI ÓN DE L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
CONEXIÓN DEL MANDO A DISTANCIA
Introduzca el controlador del mando a distancia en el
interior del soporte de montaje tal como se muestra en la
imagen.
MONTAJE DEL FLORÓN
1
E SPAÑOL
22
Entrada L
(negro)
Receptor del
Entrada N
(blanco)
2 3
Toma tierra (verde / amarilla)
mando
a distancia
4
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
5
