5. Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del
motore. Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso
la barra.
6. Infilare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra
per stringerli.
7. Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in
precedenza. Stringere le viti e le rondelle.
8. Abbassare il tettuccio verso l'alloggiamento del motore.
SPEGN I L A VE N TOL A

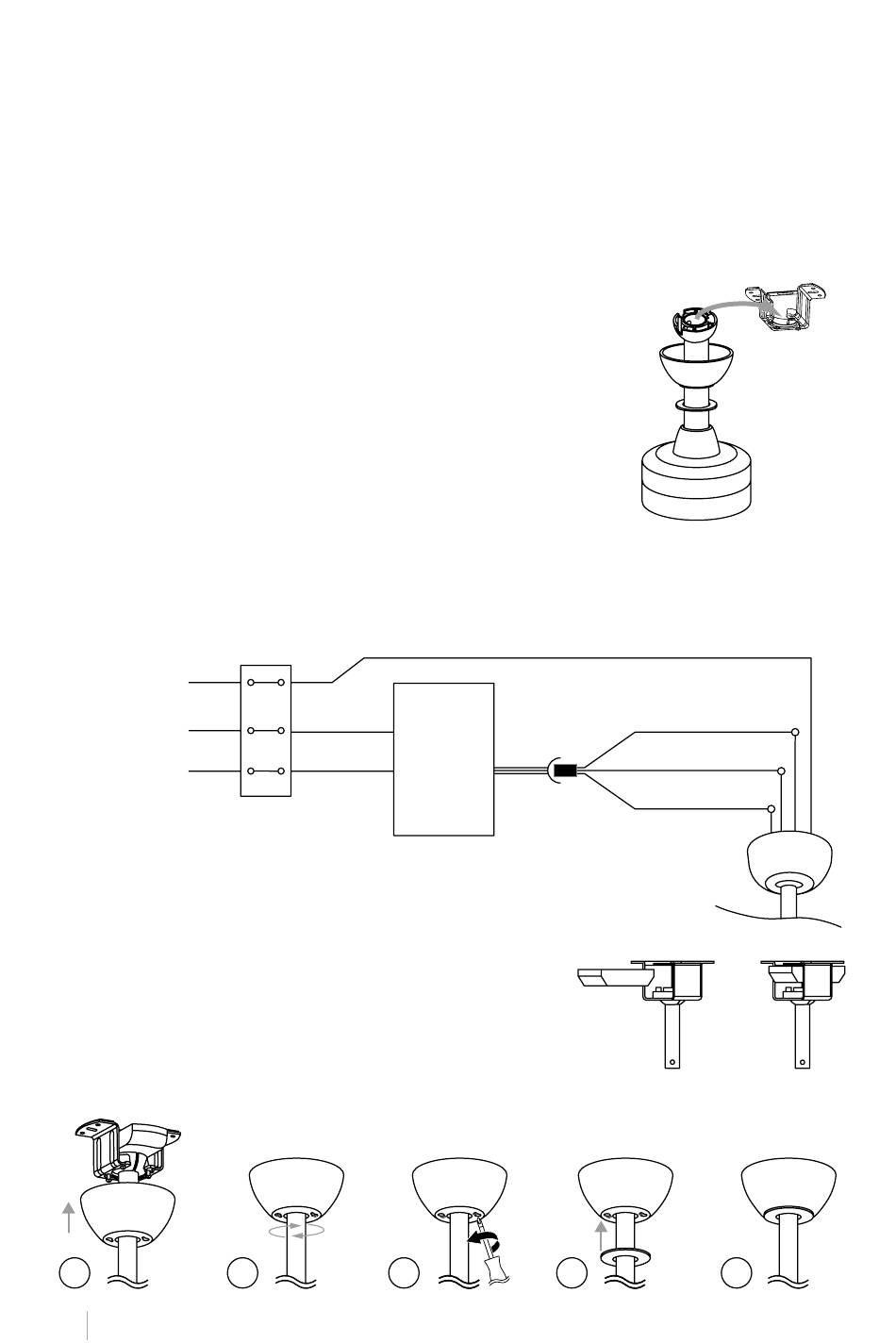

• Una volta montata la barra sul motore del ventilatore, in-
serire il giunto sferico nella staffa di montaggio installata
nel soffitto.
C O L LEG AME N TO E LE T T RI CO
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore
seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.
Prendi terreno
L
N
COL L EG A M E N TO A L CO N T RO LLO RE MO TO
Inserire il telecomando nella staffa di montaggio come
mostrato nella figura.
MON TAGGI O D E L ROSON E
1
I TALI AN O
52
Ingresso L
(nero)
Ricevitore di
alla distanza
Ingresso N
(bianco)
2 3
Terra (verde/giallo)
comandi
4
Motore DC L (grigio)
Motore DC L (rosa)
Motore DC L (rosso)
5
