5. Desserrez les vis de montage et la rondelle du haut du boîtier du moteur. Retirez les
broches de la barre (si ce n'est pas déjà fait). Insérez la rosace à travers la barre.
6. Enfilez les câbles à travers la barre et tirez les câbles en excès depuis le haut de la barre
pour les serrer.
7. Placez la barre à l'intérieur du boîtier du moteur et insérez les broches que vous avez
retirées plus tôt. Serrez les vis de réglage et les rondelles.
8. Abaissez le capot vers le carter du moteur.
É TE IG NE Z LE V E NT I L AT EUR
• Une fois la barre montée sur le moteur du ventilateur, insé-
rez l'attelage à rotule dans le support de montage installé
au plafond.
C O NN E XI ON D U CÂB L AGE
Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en
suivant les indications de couleur. Assurez-vous que la connexion est serrée.
Prendre du terrain
L
N
C O NNE XI ON D E L A T É LÉCO MMANDE
Insérez la télécommande dans le support de montage
comme indiqué sur l'image.

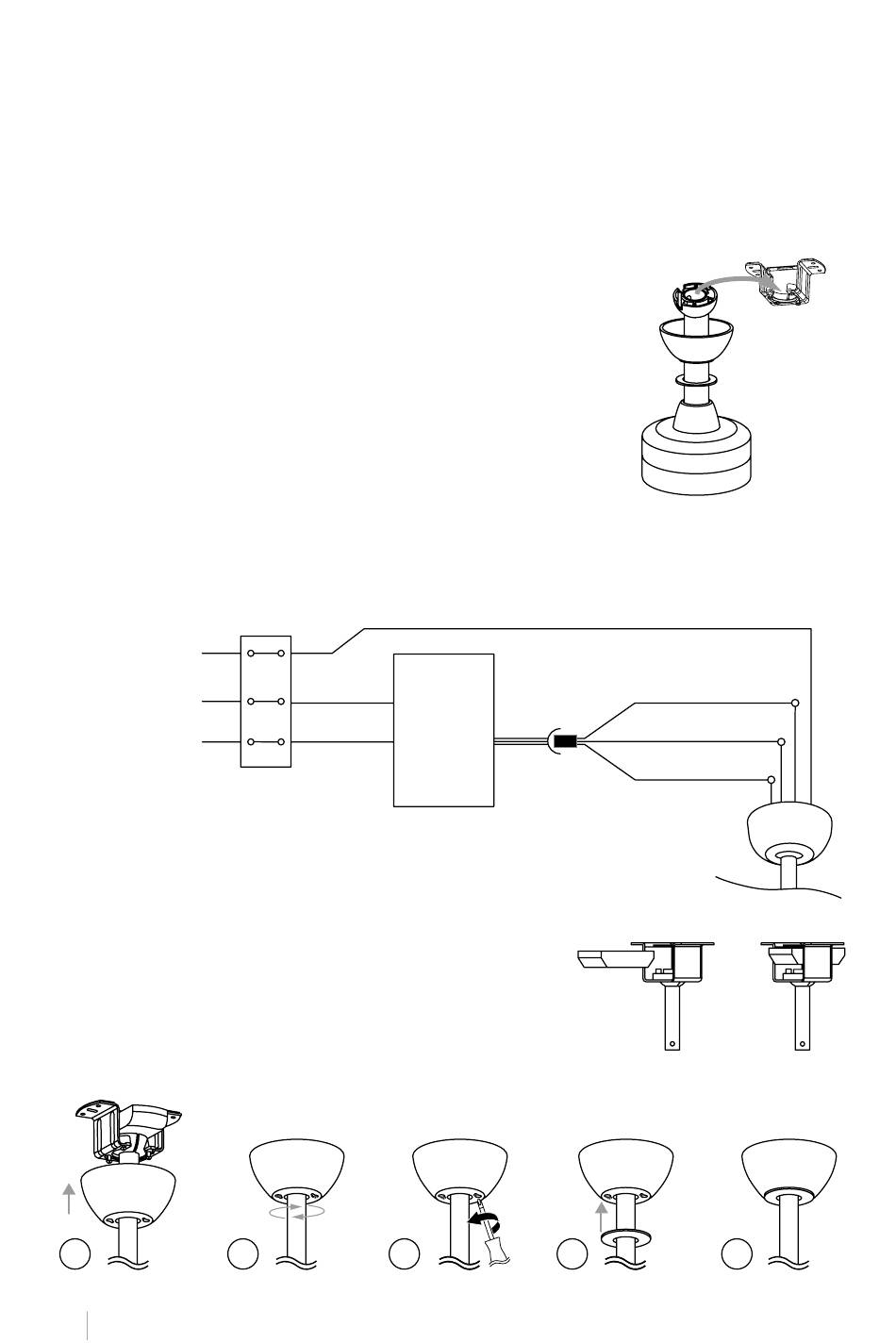

MO NTAGE D E L A ROSAC E
1
FR ANÇAIS
42
Entrée L
(noir)
Récepteur de
commandes
Entrée N
(blanc)
2 3
Sol (vert/jaune)
au loin
4
Moteur DC L (gris)
Moteur DC L (rose)
Moteur DC L (rouge)
5
