M O NTAG G IO SU PANNE LLO PATCH
*Solo per il modello CON LUCE

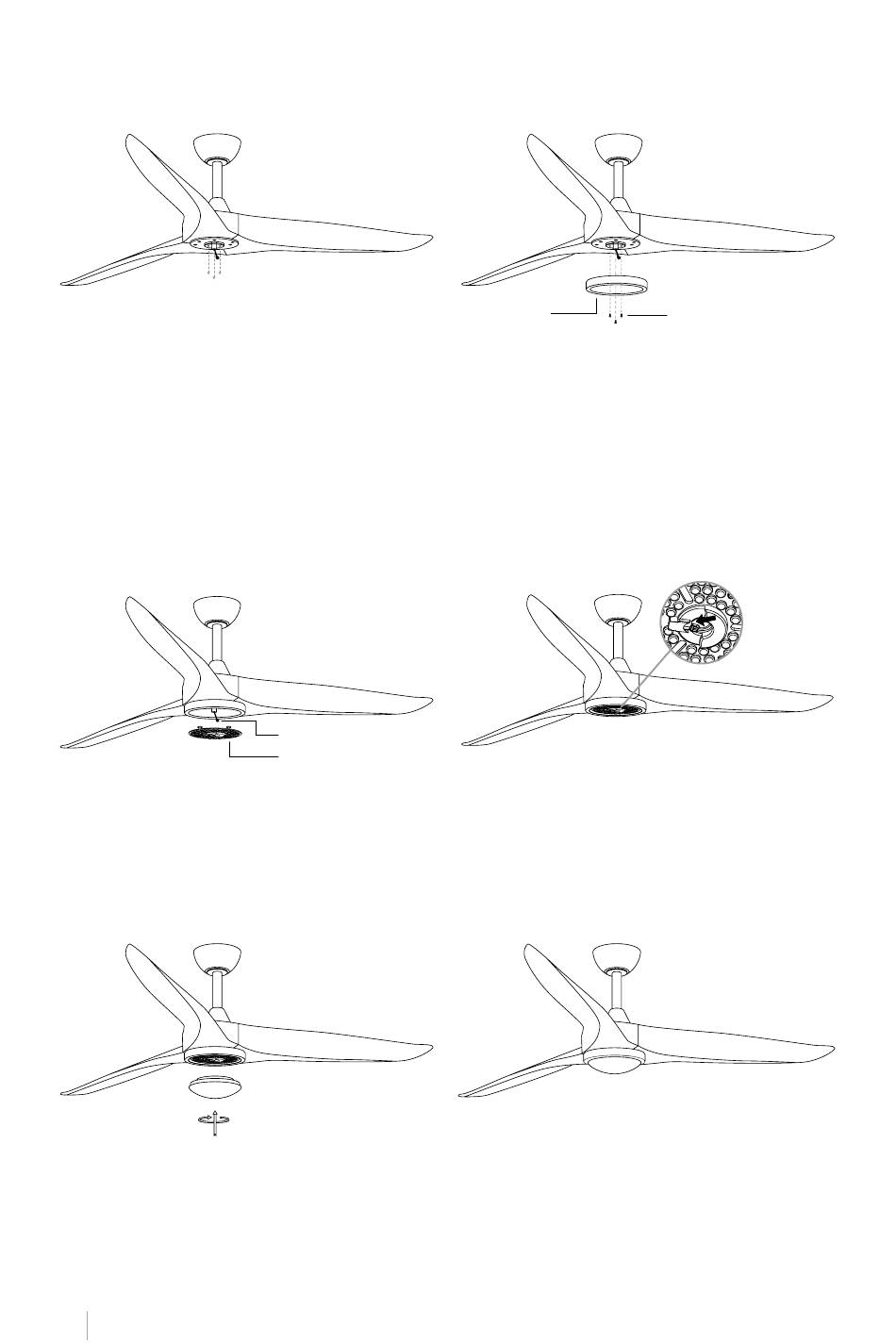

• Svitare le viti di fissaggio del motore come mostrato in figura. Quindi montare il pannello
di collegamento sul fondo del ventilatore inserendo le teste delle viti negli appositi fori.
• Infine, avvitare le viti e fissarle.
Nota: Durante l'installazione o la rimozione del pannello patch, mantenere intatte le piastre iso-
lanti. Ruotando le viti di fissaggio con troppa forza o velocità si danneggiano i cuscinetti isolanti.
AS SE M B L AG GI O PANNE LLO LE D
*Solo per il modello CON LUCE
Collegare la spina singola della piastra di connessione al pannello LED e quindi fissare il
pannello LED alla piastra decorativa utilizzando i suoi magneti.
AS SE M B L AR E LO SCH E RMO D ECO R AT IVO
*Solo per il modello CON LUCE
Una volta posizionato correttamente il pannello LED, posizionare lo schermo decorativo del
pannello LED avvitandolo nel pannello di collegamento del motore.
I TALI AN O
54
Pannello di connessione
Spina singola
Panel LED
Viti del pannello
