M O NTAG E M E M PAINE L D E RE ME NDO
* Somente para o modelo COM LUZ

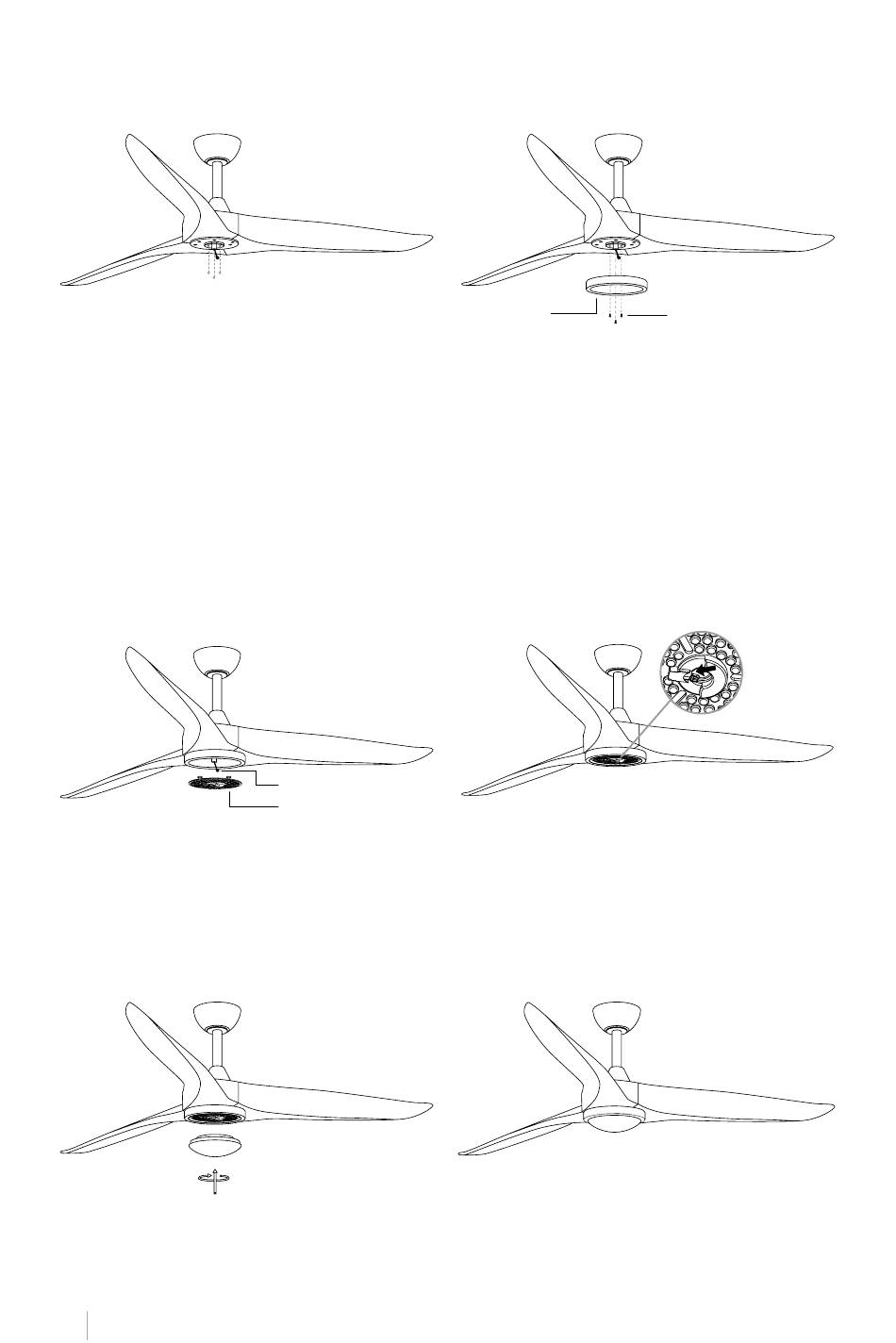

• Desaparafusar os parafusos de fixação do motor, como indicado na figura. Em seguida,
encaixar o painel de ligação na parte inferior do ventilador, introduzindo as cabeças dos
parafusos nos orifícios previstos.
• Por fim, aperte os parafusos e fixe-os.
Nota: Ao instalar ou remover o painel de ligação, mantenha cuidadosamente as almofadas
de isolamento intactas. Rodar os parafusos de fixação com demasiada força ou demasiado
depressa danificará as almofadas de isolamento.
M O NTAG E M DO PAI NE L LE D
* Somente para o modelo COM LUZ
Ligar o pino único da placa de ligação ao painel LED e, em seguida, fixar o painel LED à
placa decorativa através dos seus ímanes.
M O NTAG E M DA T E L A D ECO R AT IVA
* Somente para o modelo COM LUZ
Uma vez posicionado corretamente o painel de Led, coloque a tela decorativa do painel de
LED parafusando-a no painel de ligação do motor.
P ORTU GU Ê S
34
Painel de conexão
Pino único
Painel LED
Parafusos do painel
