Create Wind Century Manual De Instrucciones página 24

M O NTA JE DE L PANE L D E CO NE XIO NE S
* Solo para el modelo CON LUZ

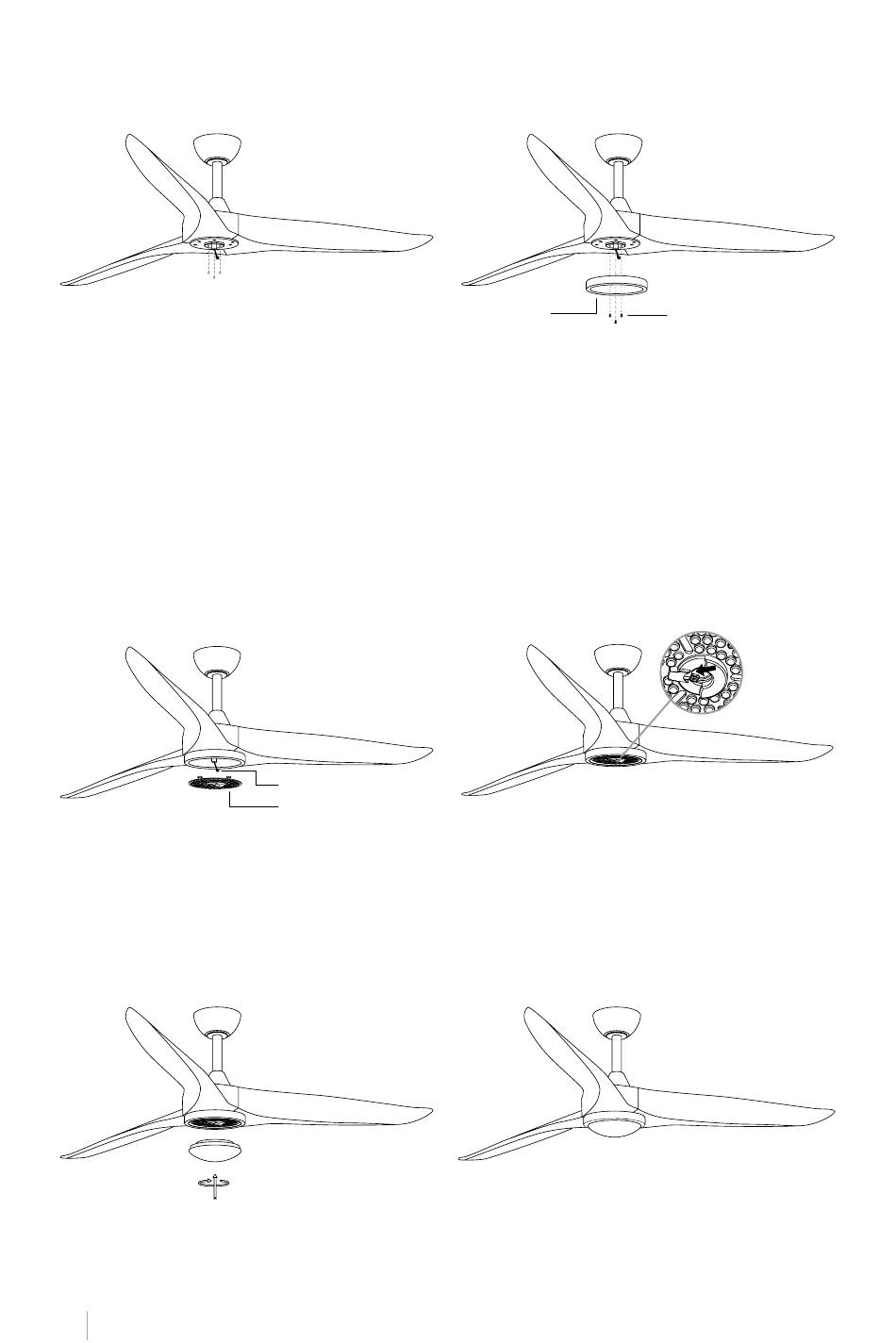

• Desatornille los tornillos de fijación del motor, tal como se muestra en la imágen. Después
coloque el panel de conexiónen la parte inferior del ventilador insertando las cabezas de
los tornillos en los orificios destinados a ello.
• Finalmente, enrosque los tornillos y después asegúrelos.
Nota: Mientras instala o retira el panel de conexiones, mantenga las almohadillas aislantes
intactas con cuidado. Girar los tornillos de fijación demasiado fuerte o rápido dañará las
almohadillas aislantes.
M O NTA JE DE L PANE L LE D
* Solo para el modelo CON LUZ
Conecte la clavija única de la placa de conexión al panel LED y, a continuación, fije el panel
LED a la placa decorativa a través de sus imanes.
M O NTA JE DE L A PANTALL A DECO R AT IVA
* Solo para el modelo CON LUZ
Una vez colocado el panel Led correctamente, coloque la pantalla decorativa del panel
LED enroscándola en el panel de conexión del motor.
E SPAÑOL
24
Panel de conexión
Clavija única
Panel LED
Tornillos del panel
