TABLE DES MATIÈRES
1 Introduction ............................................................................................................................................... 7
2 Spécifications Techniques ...................................................................................................................... 7
3 Installation ................................................................................................................................................. 7
4 Configuration E.SWIM avec E.ADAPT .................................................................................................... 9
1 INTRODUCTION
E.ADAPT est le module à 5 entrées numériques / RS485, qui permet de contrôler, par des contacts numériques à
distance E.SWIM, la pompe à vitesse variable pour la filtration de piscines.
Les 5 entrées numériques du module permettent de contrôler jusqu'à 4 vitesses en associant à chaque entrée une
vitesse, configurable directement sur la pompe par l'intermédiaire de son interface d'affichage.

2 SPECIFICATIONS TECHNIQUES

Raccords :
5 entrées numériques avec négatif commun auto-alimentées de 16 VDC.
‐
Communication de série RS485 avec protocole Modbus-Rtu
‐
Alimentation: 10 – 40 VDC; 19 - 28 VAC 50 – 60 Hz
‐
3 INSTALLATION
1) Brancher l'adaptateur à l'alimentation (10 – 40 VDC; 19 - 28 VAC), en le prenant directement à
partir du coffret de commande automatique de la piscine ou de la boîte d'alimentation séparée
(non fournie).
2) Connecter l'adaptateur E.ADAPT à la pompe E.SWIM à vitesse variable via le port série RS485
avec le câble de communication disponible dans le kit:
FRANCAIS

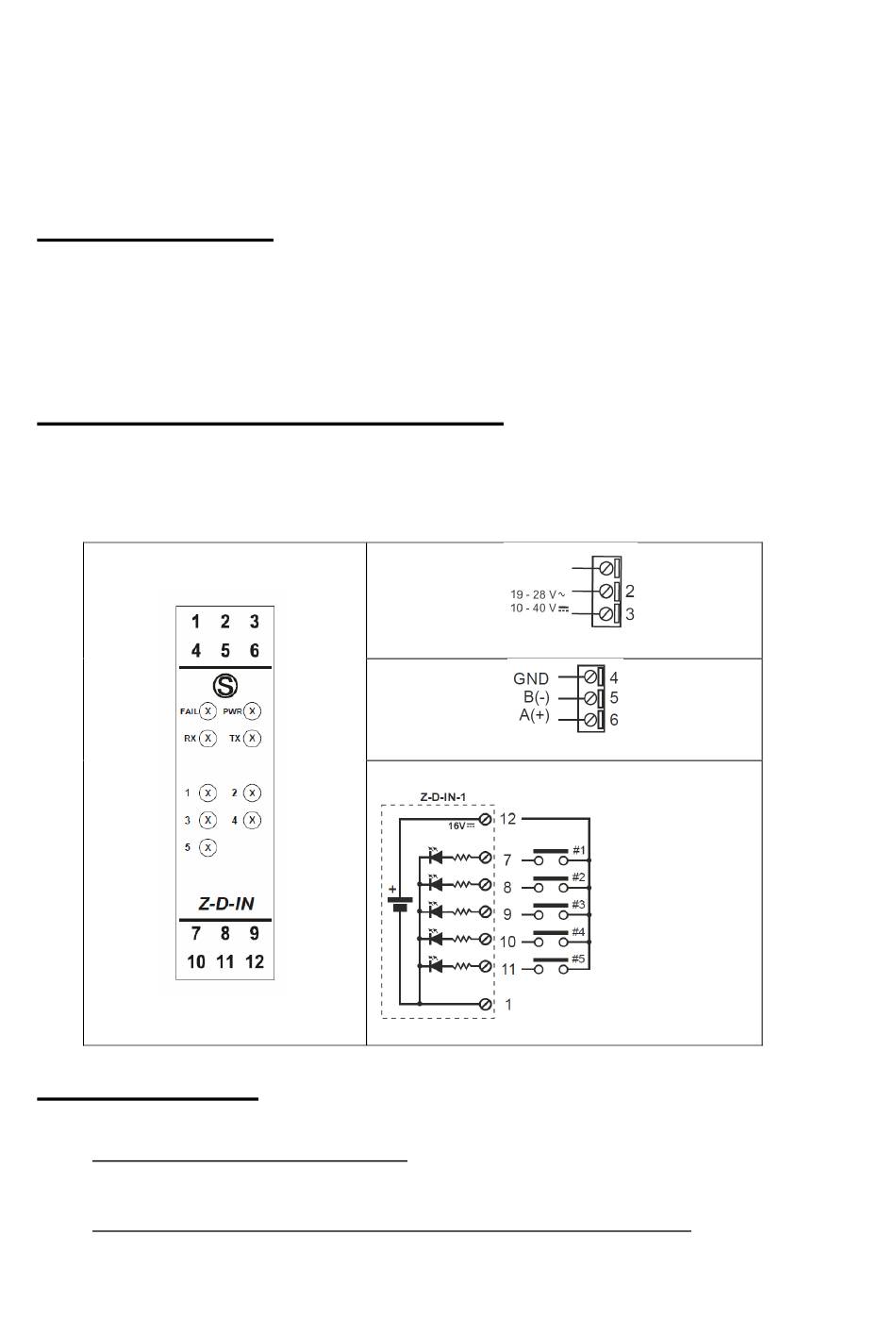

ALIMENTATION :
MODBUS RS485:
ENTRÉES NUMÉRIQUES:
7
