1 INTRODUZIONE
E.ADAPT è il modulo a 5 ingressi digitali / RS485, che permette di comandare attraverso contatti digitali remoti
E.SWIM, la pompa a velocità variabile per la filtrazione delle piscine.
I 5 ingressi digitali del modulo consentono di comandare fino a 4 velocità associando ad ogni ingresso una velocità
impostabile direttamente sulla pompa attraverso la sua interfaccia display.
2 SPECIFICHE TECNICHE
Connessioni:
5 ingressi digitali con negativo comune autoalimentati 16 VDC.
‐
Comunicazione seriale RS485 con protocollo Modbus-Rtu
‐
Alimentazione: 10 – 40 VDC; 19 - 28 VAC 50 – 60 Hz
‐
3 INSTALLAZIONE
1) Collegare l'adattatore all'alimentazione (10 – 40 VDC; 19 - 28 VAC), prendendola direttamente
dalla scheda del quadro automatico di controllo della piscina o da alimentatore a parte (non in
dotazione).
2) Collegare l'adattatore E.ADAPT alla pompa a velocità variabile E.SWIM tramite porta seriale
RS485 con il cavo di comunicazione disponibile nel kit:
ITALIANO

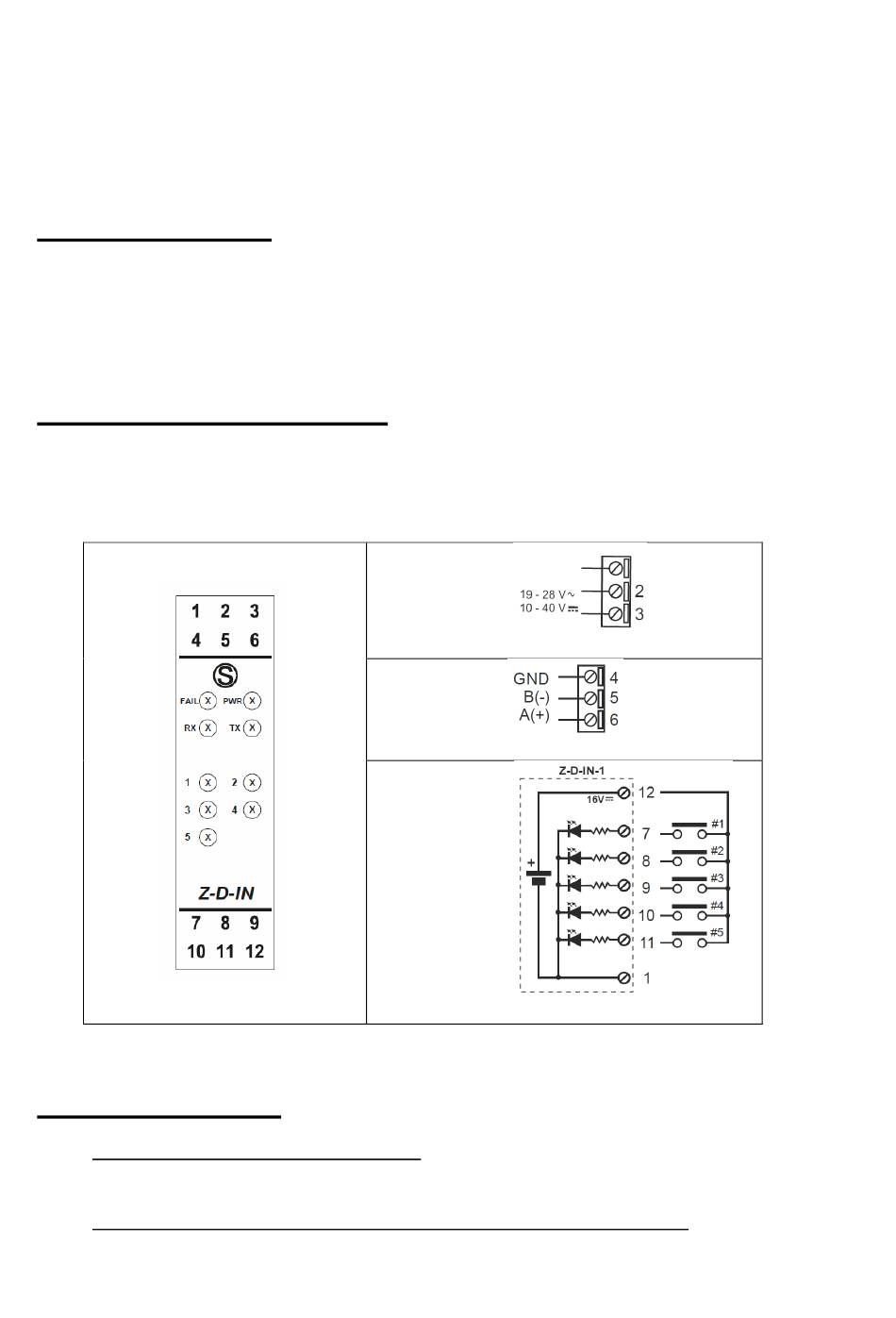

ALIMENTAZIONE:
MODBUS RS485:
INGRESSI DIGITLI:
