3) Établir les raccords appropriés entre l'interface numérique E.ADAPT et la carte de contrôle du
coffret de commande de la piscine.
Les entrées de 7 à 11 de E.ADAPT correspondent aux entrées IN0 - IN4 de E.SWIM avec
lesquelles il est possible de contrôler le démarrage/arrêt de la pompe (IN0) et les vitesses de X1
à X4 peuvent être configurées en valeur et en mode: Débit constant ou Vitesse constante.
La borne 12 de E.ADAPT est en commun.
Si plusieurs entrées sont actives, le numéro d'entrée le plus élevé activé est prioritaire (11 est
prioritaire sur 10, etc.).
4) Connecter le câble de connexion à la pompe E.SWIM:
FRANCAIS
CONNECTEUR DE
CÂBLE E.SWIM
1 – ROUGE
2 - MARRON
3 - NOIR
E.SWIM E.ADAPT
IN0 7
IN1 8
IN2 9
IN3 10
IN4 11

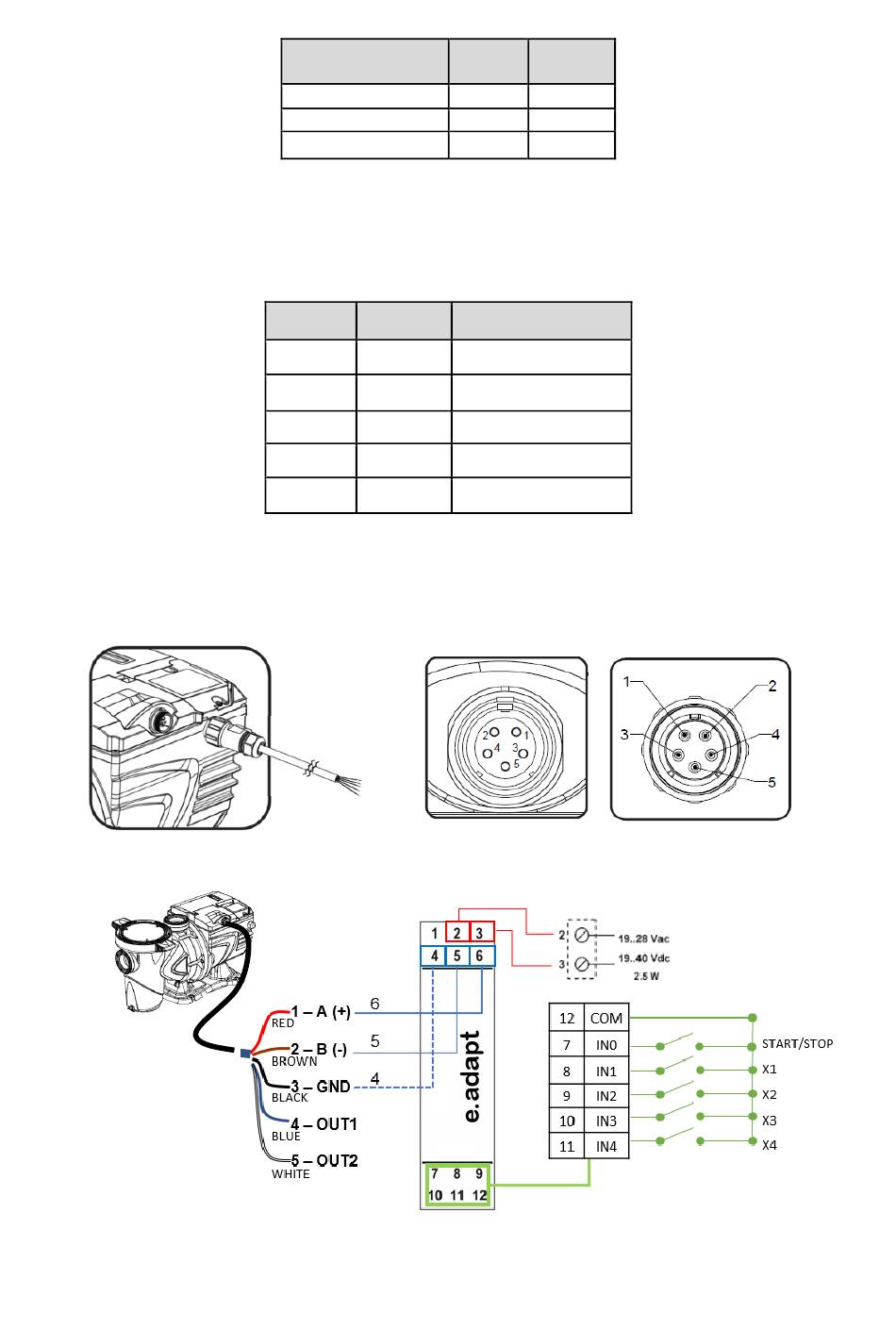

Schéma de connexion récapitulatif
8
E.ADAPT DESCR
6 A (+)
5 B (-)
4 COM
DESCR
DÉMARRAGE/ARRÊT
X1
X2
X3
X4
