3) Determinar as ligações adequadas entre a interface digital E.ADAPT e a ficha de controlo do
quadro de comando da piscina.
As entradas de 7 a 11 de E.ADAPT correspondem às entradas IN0 – IN4 de E.SWIM com as
quais se comanda o start/stop da bomba (IN0) e as velocidades de X1 a X4 configuráveis em
valor e modalidade: Débito constante ou Velocidade constante.
O grampo 12 de E.ADAPT é o comum.
Se estiver activa mais de uma entrada, o número de entrada mais alto activado terá prioridade
(11 tem prioridade sobre 10, etc.).
4) Ligue o cabo de ligação à bomba E.SWIM:
PORTUGUÊS
CONECTOR CABO
.
E
.
E SWIM
1 – VERMELHO 6
2 - CASTANHO 5
3 - PRETO 4
E.SWIM E.ADAPT
IN0 7
IN1 8
IN2 9
IN3 10
IN4 11

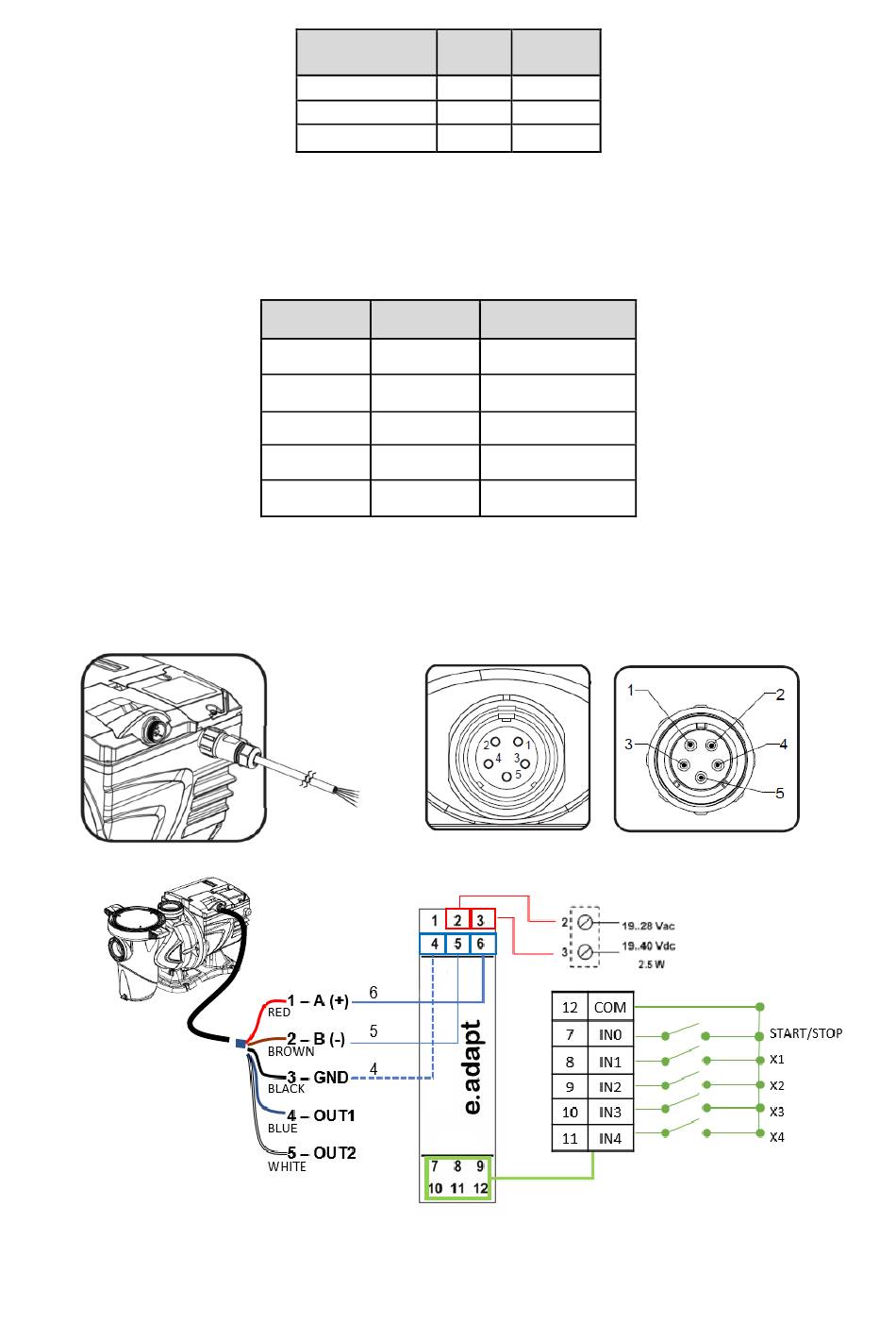

Esquema recapitulativo de ligação
20
DESCR
ADAPT
A (+)
B (-)
COM
DESCR
START/STOP
X1
X2
X3
X4
