3) Die geeigneten Anschlüsse zwischen der digitalen Schnittstelle E.ADAPT und der Platine der
Schalttafel des Schwimmbeckens bestimmen.
Die Eingänge 7 bis 11 von E.ADAPT entsprechen den Eingängen IN0 - IN4 der E.SWIM, mit
denen der Start/Stopp der Pumpe (IN0) und die Geschwindigkeit von X1 bis X4 gesteuert wird,
die als Wert und Modalität konfigurierbar sind: Konstante Fördermenge oder Konstante
Geschwindigkeit.
Die Klemme 12 von E.ADAPT ist gemeinsam.
Wenn mehr als ein Eingang aktiv ist, wird die höchste Eingangszahl Priorität haben (11 vor 10
usw.).
4) Schließen Sie das Verbindungskabel an die E.SWIM-Pumpe an
DEUTSCH
STECKVERBINDER
.
E
.
KABEL E SWM
1 - ROT 6
2 - BRAUN 5
3 - SCHWARZ 4
E.SWIM E.ADAPT
IN0 7
IN1 8
IN2 9
IN3 10
IN4 11

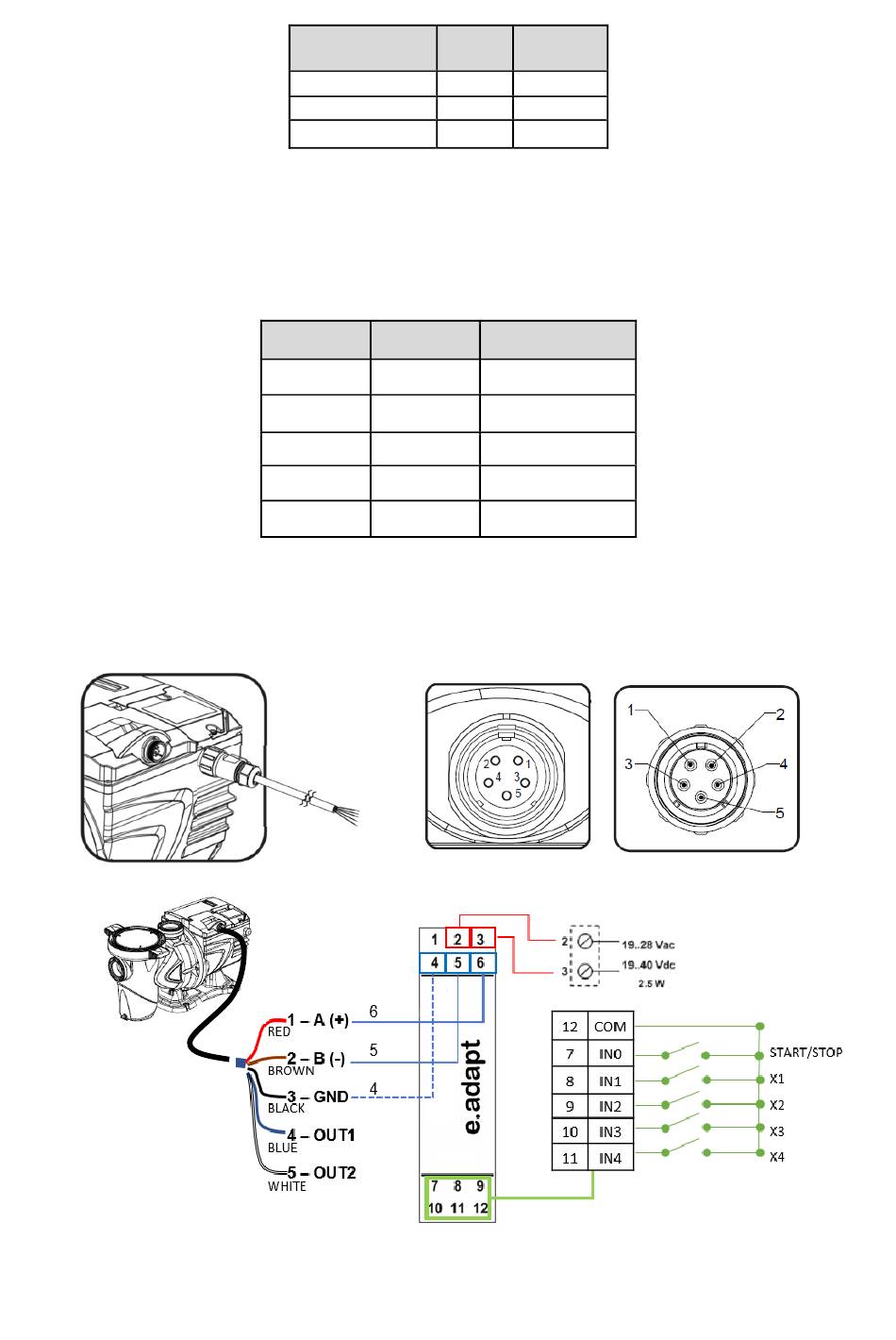

Zusammenfassendes Anschlussschema
11
Beschreib.
ADAPT
A (+)
B (-)
COM
BESCHR.
START/STOPP
X1
X2
X3
X4
