ÍNDICE
1 Introducción ............................................................................................................................................ 13
2 Especificaciones técnicas ..................................................................................................................... 13
3 Instalación ............................................................................................................................................... 13
4 Configuración E.SWIM con E.ADAPT ................................................................................................... 15
1 INTRODUCCIÓN
E.ADAPT es el módulo con 5 entradas digitales / RS485 que permite controlar a través de contactos digitales remotos
E.SWIM la bomba de velocidad variable para la filtración de las piscinas.
Las 5 entradas digitales del módulo permiten controlar hasta 4 velocidades asociando a cada entrada una velocidad
configurable directamente en la bomba a través de su interfaz de pantalla.
2 ESPECIFICACIONES TÉCNICAS
Conexiones:
5 entrada digitales con negativo común autoalimentadas 16 VCC.
‐
Comunicación serial RS485 con protocolo Modbus-Rtu
‐
Alimentación: 10 – 40 VCC; 19 - 28 VCA 50 – 60 Hz
‐
3 INSTALACIÓN
1) Conectar el adaptador a la alimentación (10 – 40 VCC; 19 - 28 VCA), tomándola directamente
de la tarjeta del cuadro automático de control de la piscina o de alimentador aparte (no en
dotación).
2) Conectar el adaptador E.ADAPT a la bomba a velocidad variable E.SWIM a través de puerto
serial RS485 con el cable de comunicación disponible en el kit:
ESPAÑOL

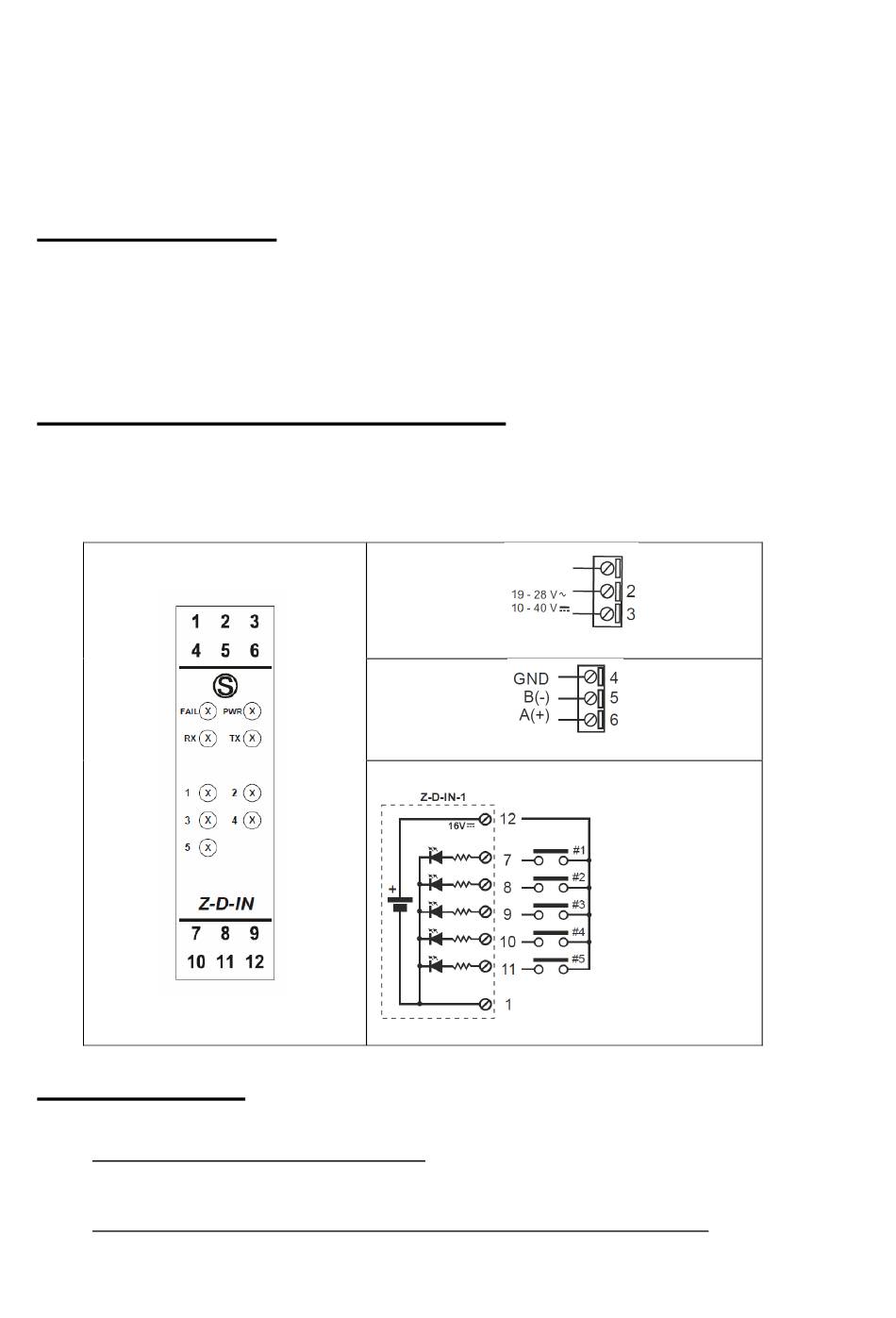

ALIMENTACIÓN:
MODBUS RS485:
ENTRADAS DIGITALES:
13
