1 EINLEITUNG
E.ADAPT ist ein Modul mit 5 digitalen Eingängen / RS485, das über digitale Remote-Kontakte die Steuerung von
E.SWIM ermöglicht, die Pumpe mit variabler Geschwindigkeit für die Filterung von Schwimmbecken.
Die 5 digitalen Eingänge des Moduls ermöglichen die Steuerung bis zu 4 Geschwindigkeiten, indem jedem Eingang
eine direkt an der Pumpe einstellbare Geschwindigkeit über die Display-Schnittstelle zugewiesen wird.
2 TECHNISCHE DATEN
Anschlüsse:
5 digitale Eingänge mit einem gemeinsamen Minus, 16 VDC Selbstspeisung.
‐
Serielle Kommunikation RS485 mit Modbus-Rtu-Protokoll.
‐
Versorgung: 10 – 40 VDC; 19 - 28 VAC 50 – 60 Hz
‐
3 INSTALLATION
1) Den Adapter an die Speisung anschließen (10 - 40 VDC; 19 - 28 VAC), wobei sie direkt aus der
Platine der automatischen Steuertafel des Schwimmbeckens oder aus einem separaten
Netzgerät (nicht mitgeliefert) entnommen wird.
2) Den Adapter E.ADAPT an die Pumpe E.SWIM mit variabler Geschwindigkeit über den seriellen
Anschluss RS485 mithilfe des mitgelieferten Verbindungskabels anschließen.
DEUTSCH

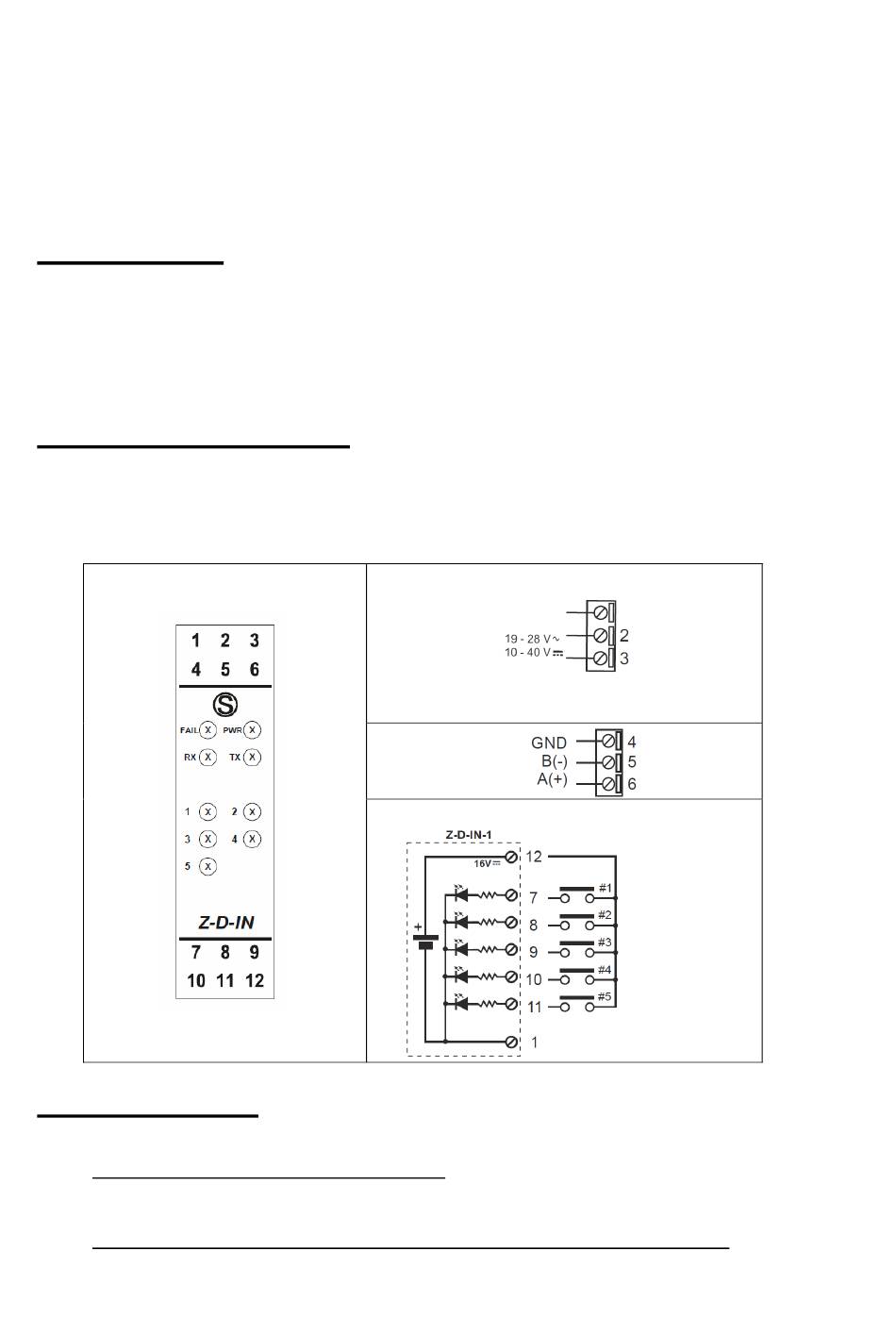

VERSORGUNG:
MODBUS RS485:
DIGITALE EINGÄNGE:
