3) Determinare le connessioni appropriate tra l'interfaccia digitale E.ADAPT e la scheda di
controllo del quadro di comando della piscina. Gli ingressi da 7 a 11 di E.ADAPT corrispondono
agli ingressi IN0 – IN4 di E.SWIM con i quali si comanda lo start/stop della pompa (IN0) e le
velocità da X1 a X4 configurabili in valore e modalità: Portata costante o Velocità costante.
Il morsetto 12 di E.ADAPT è in comune.
Se è attivo più di un ingresso, il numero di ingresso più alto attivato avrà la priorità (11 ha
priorità su 10 ecc..).
4) Collegare il cavo di connessione alla pompa E.SWIM:
ITALIANO
CONNETTORE
.
E ADAPT
.
CAVO E SWIM
1 – ROSSO 6
2 - MARRONE 5
3 - NERO 4
E.SWIM E.ADAPT
IN0 7
IN1 8
IN2 9
IN3 10
IN4 11

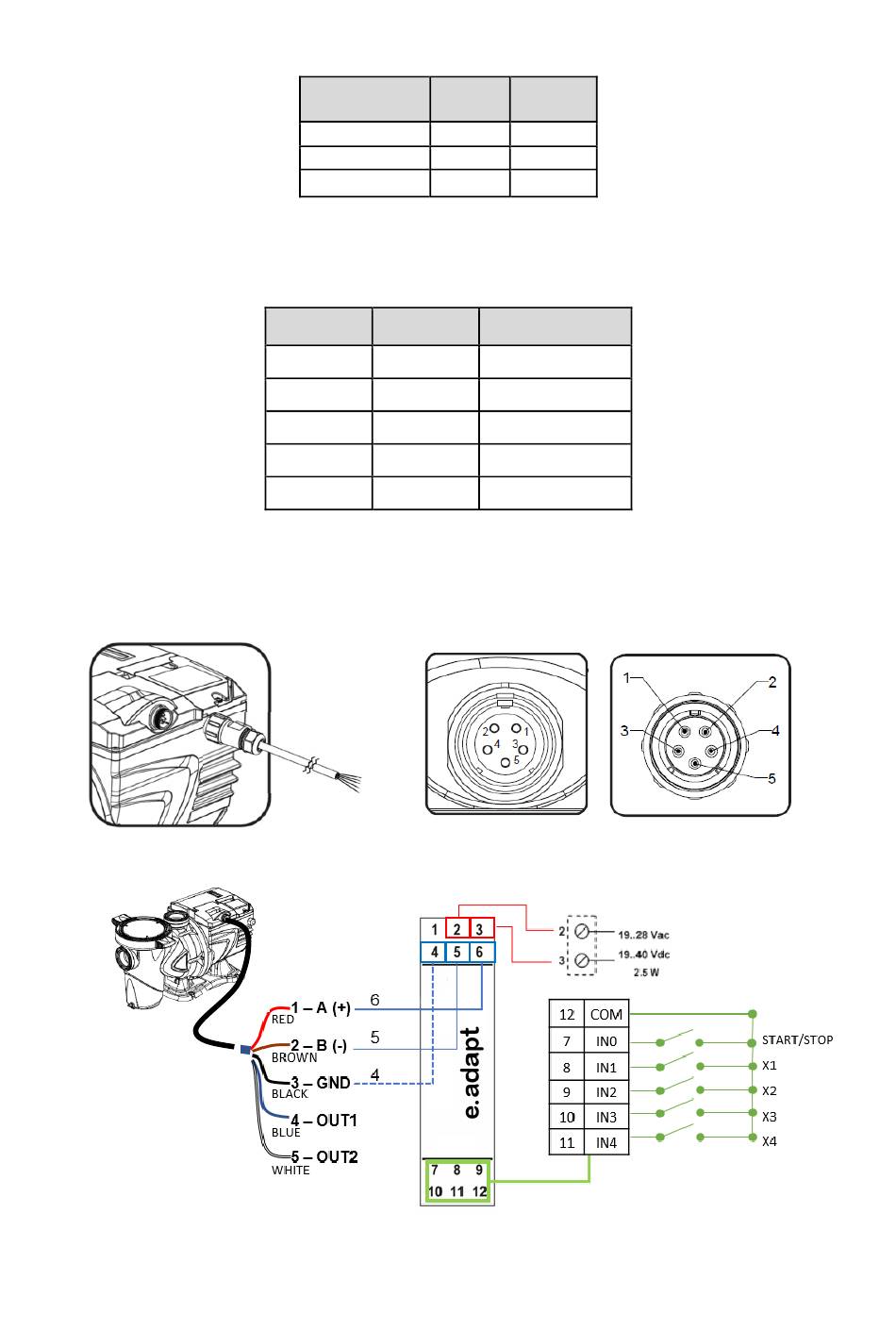

Schema riassuntivo di collegamento
2
DESCR
A (+)
B (-)
COM
DESCR
START/STOP
X1
X2
X3
X4
