DAB E.ADAPT Instrucciones Para La Instalación página 16

3) Determinar las conexiones adecuadas entre la interfaz digital E.ADAPT y la tarjeta de control
del cuadro de mando de la piscina.
Las entradas de 7 a 11 de E.ADAPT se corresponden con las entradas IN0 – IN4 de E.SWIM
con las que se controla el arranque/parada de la bomba (IN0) y las velocidades de X1 a X4
configurables en valor y en modo: Caudal constante o Velocidad constante.
El borne 12 de E.ADAPT es el común.
Si hay más de una entrada activa, el número de entrada más alto activado tendrá la prioridad
(11 tiene prioridad sobre 10, etc.).

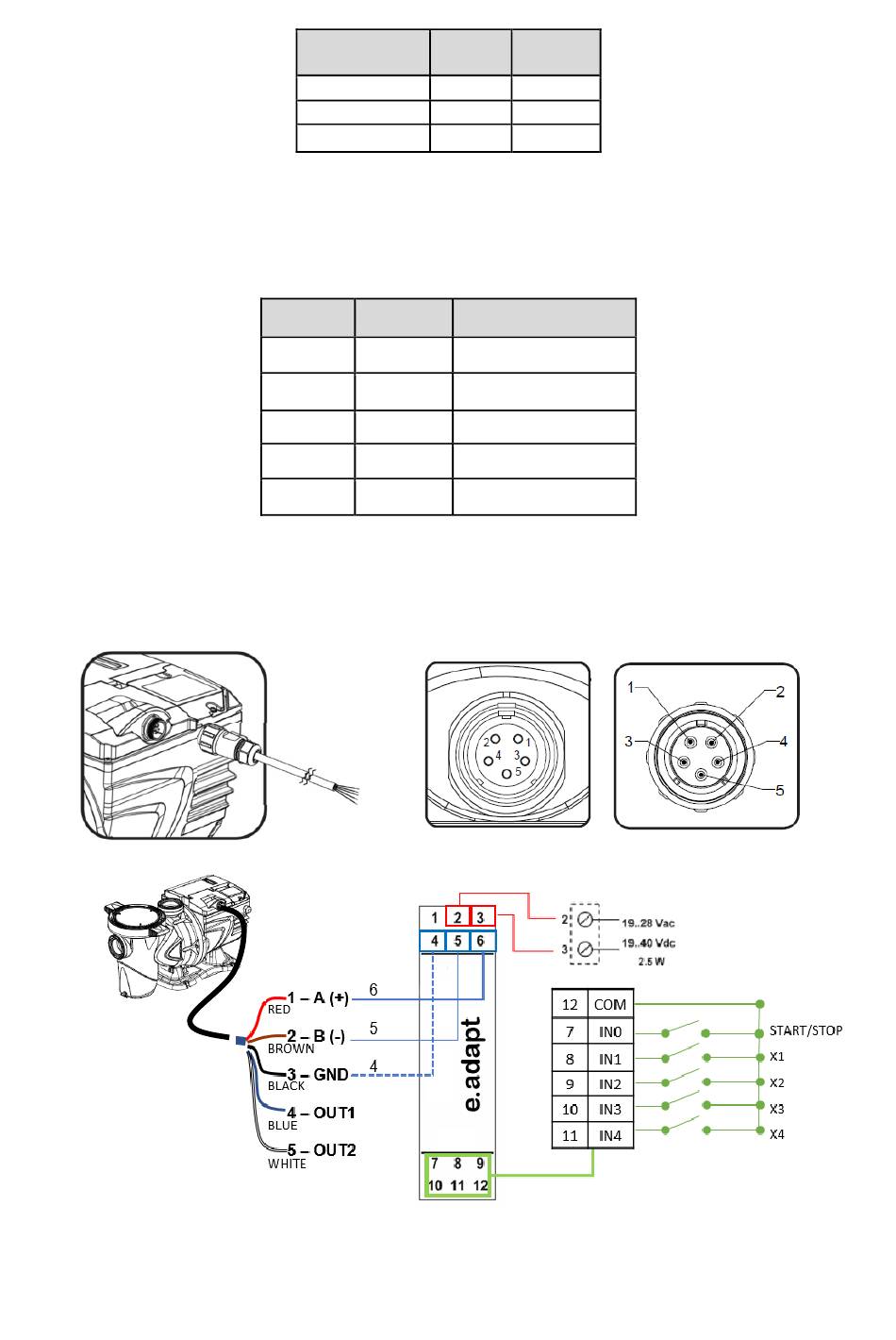

4) Conecte el cable de conexión a la bomba E.SWIM:
ESPAÑOL
CONECTOR DE
.
E
.
CABLE E SWIM
1 – ROJO 6
2 - MARRÓN 5
3 - NEGRO 4
E.SWIM E.ADAPT
IN0 7
IN1 8
IN2 9
IN3 10
IN4 11
Esquema resumen de conexión
14
DESCR
ADAPT
A (+)
B (-)
COM
DESCR
ARRANQUE/PARADA
X1
X2
X3
X4
