INHOUDSOPGAVE
1 Inleiding ................................................................................................................................................... 16
2

Technische specificaties ....................................................................................................................... 16

3

Installatie ................................................................................................................................................. 16

4 Configuratie E.SWIM met E.ADAPT ...................................................................................................... 18
1 INLEIDING
E.ADAPT is de module met 5 digitale ingangen / RS485 waarmee via remote digitale contacten E.SWIM, de pomp
met variabele snelheid voor het filteren van zwembaden, kan worden aangestuurd.
De 5 digitale ingangen van de module maken het mogelijk om tot 4 snelheden te besturen, door aan elke ingang een
snelheid te koppelen die direct op de pomp kan worden ingesteld via de scherminterface.
2 TECHNISCHE SPECIFICATIES
Aansluitingen:
5 digitale ingangen met gemeenschappelijke min, zelfvoedend 16 VDC.
‐
Seriële communicatie RS485 met Modbus-Rtu-protocol
‐
Voeding: 10 – 40 VDC; 19 - 28 VAC 50 – 60 Hz
‐
3 INSTALLATIE
1) Sluit de adapter aan op de voeding (10 – 40 VDC; 19 - 28 VAC), door deze rechtstreeks van de
kaart van het automatische bedieningspaneel van het zwembad of van een aparte voeder (niet
meegeleverd) te nemen.

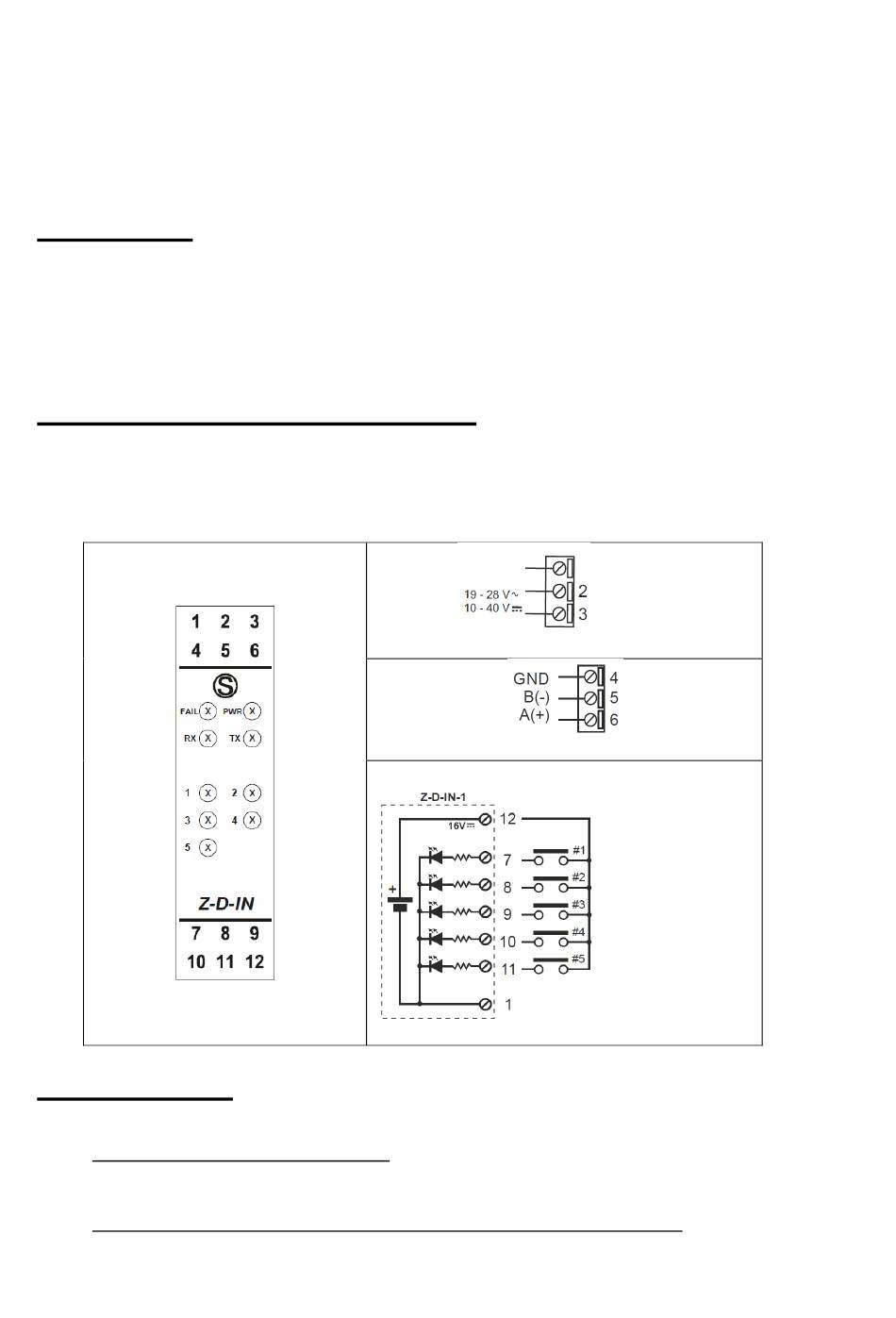

2) Sluit de adapter E.ADAPT op de pomp met variabele snelheid E.SWIM aan via de seriële poort
RS485 met de communicatiekabel die meegeleverd is in de kit:
NEDERLANDS
VOEDING:
MODBUS RS485:
DIGITALE INGANGEN:
16
