DAB E.ADAPT Instrucciones Para La Instalación página 11

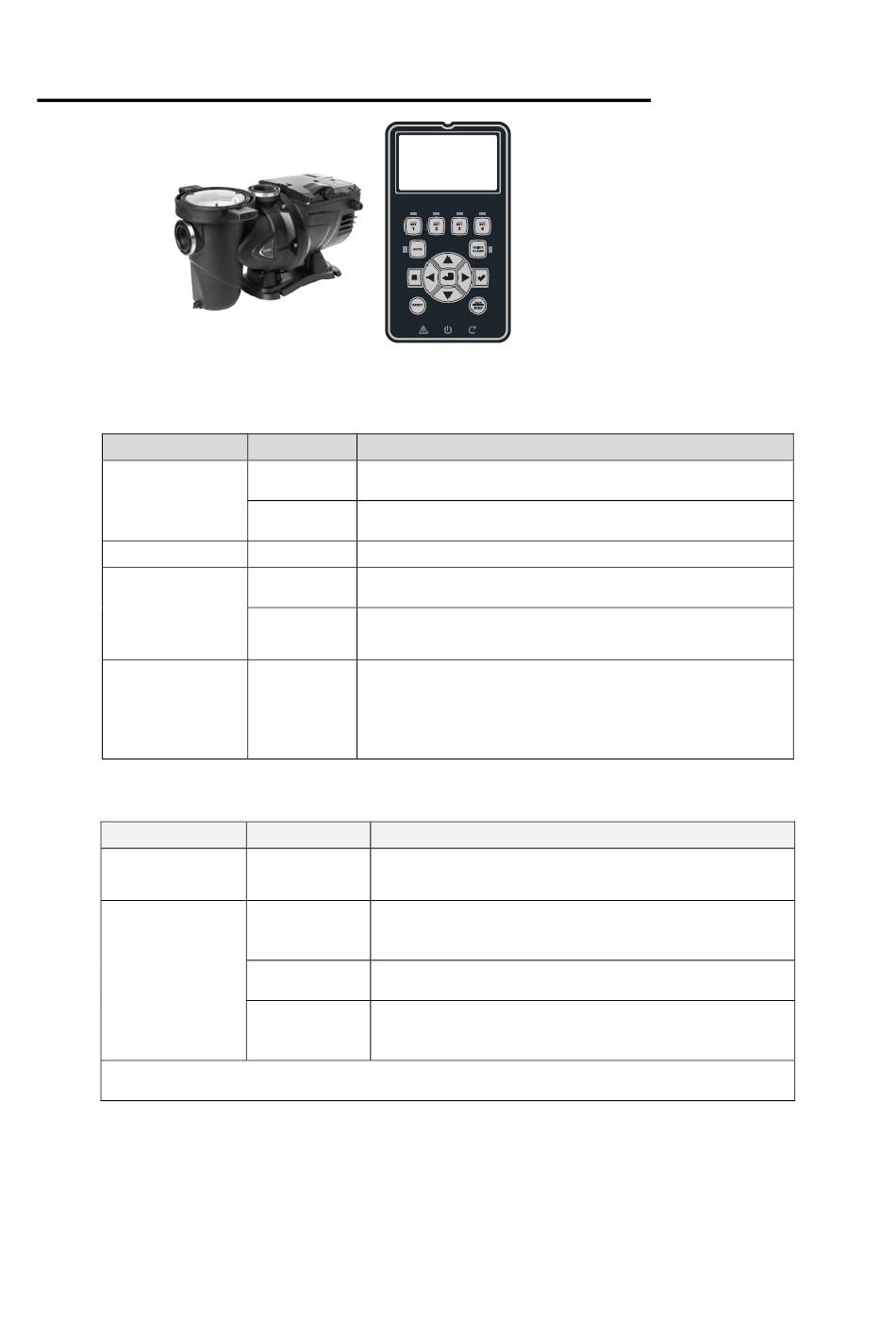

4 CONFIGURATION E.SWIM AVEC E.ADAPT
Les paramètres à configurer sur E.SWIM pour activer les contacts sont les suivants:
1- Menu « Contrôle externe/Paramètres » définit les paramètres suivants:
Paramètre
Config
Origine Vitesse
Entrée
Démarrage
Mode Vitesse
2- Menu « Vitesse Externe » définit les paramètres suivants:
Paramètre
Mode de
Contrôle
X1-X4
Les vitesses X1-X4 n'ont pas de durée associée, mais sont activées et désactivées en
fonction de signaux d'entrée externes
3- Activer le mode « AUTO » en appuyant sur le bouton de l'interface E.SWIM (le voyant blanc doit être
allumé).
FRANCAIS
Valeur notes
Activer Si vous souhaitez activer le contrôle externe en
excluant la programmation des Timers
Override Si vous souhaitez conserver la priorité de la commande
externe sans exclure les Timers
E.ADAPT
IN-0 Le démarrage de la pompe est déterminé par l'état de
l'entrée IN-0.
Vitesse Le démarrage de la pompe déterminé par l'état des
entrées IN1-4 du module E.ADAPT
Chaque entrée doit être associée à une vitesse (à IN1 -
Priorité
-> X1; à IN2 --> X2; etc.);
dans le cas de plusieurs entrées activées, celle avec le
numéro le plus élevé (IN4> IN3> IN2> IN1) est
prioritaire.
Valeur notes
FLOW/SPEED Réglage avec contrôle de débit (« Flux ») ou avec
courbe fixe (« Vitesse % ») (voir paragraphe 5.1.1).
5 - 25 m3/h Réglage de la vitesse avec contrôle de débit.
(ou 20 - 110
GPM)
20% - 100% Réglage de la vitesse avec contrôle de courbe fixe
(pourcentage%)
STOP Réglage de la vitesse « 0 » (ARRÊT), utile pour
connecter un éventuel flotteur ou un interrupteur de
sécurité en mode OVERRIDE
9
