Описание индикаторов
Аккумулятор:
индикатор заряда аккумулятора является трехцветным. Цвета
RU
соответствуют различным состояниям.
Красный индикатор: индикатор мигает красным цветом, когда уровень заряда
батареи составляет от 0% до 10%.
Красный: индикатор постоянно светится красным цветом, когда уровень заряда
батареи составляет от 10% до 30%.
Синий: индикатор постоянно светится синим цветом, когда уровень заряда
батареи составляет от 30% до 70%.
Зеленый: индикатор постоянно светится зеленым цветом, когда уровень заряда
батареи составляет от 70% до 100%.
2,4G: этот индикатор Wi-Fi постоянно светится, когда устройство работает в
диапазоне частот 2,4 ГГц.
5G: этот индикатор Wi-Fi постоянно светится, когда устройство работает в
диапазоне частот 5 ГГц.
ROV：подводный аппарат с дистанционным управлением: Указывает состояние
связи между контроллером и ROV (непрерывный свет указывает на успешное
соединение; мигающий свет указывает на отключение).
Кнопка жестикуляционного возврата:
Синий свет всегда горит, когда ROV находится в негоризонтальном положении.
Кнопка разблокировки:
Блокировка: Нет света; Разблокировка: Синий свет горит.
Светодиодный контроль Кнопка:
Синий свет: Синий свет всегда горит; Слабый свет: Синий свет мигает; Нет света:
Синий свет не горит.

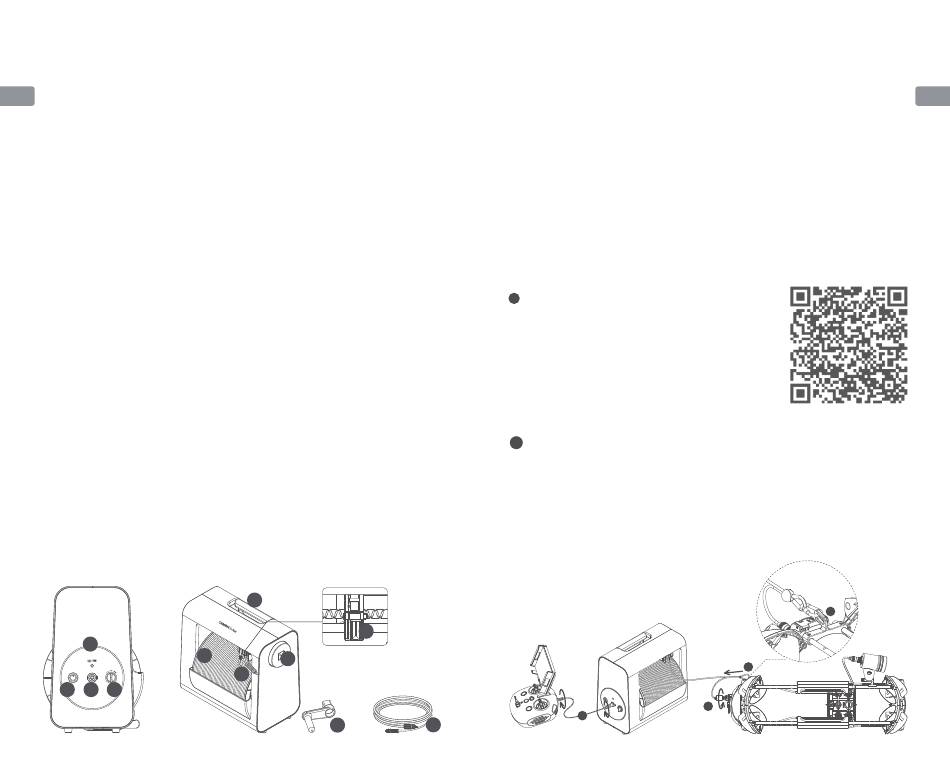

E-Reel
Конструкция электронной катушки E-Reel включает 14 специальных
подшипников из нержавеющей стали, высокоточный ремень, изготовленный
из алюминиевого сплава, шнек с возвратно-поступательным движением,
а также применяется система против запутывания. Длина кабеля до 200
метров. Емкость батареи катушки E-Reel составляет 4800 мАч, что позволяет
произвести до 30 циклов намотки-размотки кабеля. К тому же,
в случае отсутствия питания, катушка E-Reel моет работать в ручном режиме.
4
1 2 3
101
7
9
10
5
11
6
1. Выключатель питания.
2. Гнездо подключения кабеля / Гнездо зарядки.
3. Регулятор скорости: стоп/медленно/быстро.
4. Индикатор питания: Зеленый 100%-60%； Синий 59%-20%.
Красный 19%-0%. Во время работы мотора индикатор мигает.
5. Слот для ручки намотки.
6. Ручка намотки.
7. Ручка для переноски катушки.
8. Кабель 3 м: используется для подключения пульта дистанционного
управления к катушке E-Reel.
9. устройство для выпрямления кабеля
10. Кабель
11. Штекер кабеля
Установка и подключение
Загрузка приложения CHASING GO1
1
Приложение CHASING GO1 App:
Отсканируйте следующий QR-код или посетите
веб-сайт IOS APP Store / Google Play / Chasing для
его загрузки. (Для IOS 9.0 или новее / Android
версии 4.4 или новее)
Подключите подводный дрон к пульту дистанционного
2
управления и к устройству для намотки кабеля E-Reel
CHASING.
1. Подключите разъемы 3-метрового соединительного кабеля к устройству для
намотки кабеля E-Reel CHASING и пульту управления, а затем затяните гайки ①.
2. Установите подвесную пряжку кабеля в монтажной позиции ②.
3. Подсоедините штекер кабеля к подводному дрону ③ и затяните гайки.
1
8
2
2
3
