Chasing M2 PRO MAX Manual Del Usuario página 27

ROV
CHASING M2 PRO MAX는 정부 및 기업 사용자를 위해 설계된 산업용 수중
KR
로봇입니다.8개의 추진기를 사용하여 전체 벡터로 360도 전 방위로 이동하며, 최대
항속은 3 노트, 깊이는 200 미터, 최대 수평 반경은 400 미터이다.M2 PRO와
비교하여 빠른 분해 기술을 사용하여 음파 탐지기, 위치 측정, 물 샘플러 등 20개
이상의 부품에 대해 빠른 분해 공구없이 조립할 수 있도록 지원합니다.5개의 부품
인터페이스를 집적, 여러 부품 탑재 과정을 간소화, 최대 5개의 부품을 동시에
탑재할 수 있다.잠행 제2세대 잠사방지 모터 (c-motor 2.0)를 적용해 동력을 30%
향상시켜 잠사방지 능력을 한층 향상시켰다.c-spss (잠행지상전력공급시스템)는
배터리 탱크 설계를 통해 최대 출력을 1,500w까지 끌어올려 전체 rov 전력 가동시
지속적으로 작동하도록 설계되었다.150°의 조명 각도를 사용하여, 부유물 반사를
효과적으로 해결하며, 모든 세부 사항을 밝게 비추는 8,000 루밍 led 보조 조명.

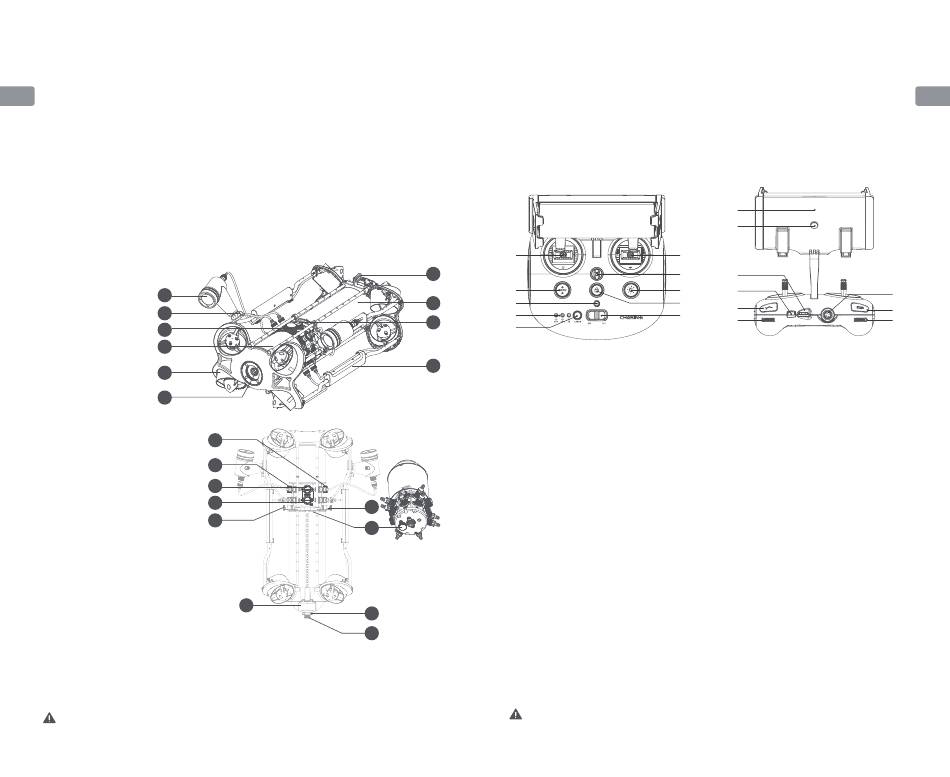

3
8
4
5
2
1
1. 카메라
2. 모터 / 프로펠러
3. LED 라이트
4. 마이크로 SD카드 슬롯
5. 메인 카빈
6. 배터리 카빈
7. 버클 브래킷
8. 투광 조명등 조절 손잡이
9. 행잉 고리
10. 주변 장치 소켓
(네트워크 연결용 이더넷 포트 1 및 포트 2)
11. 주변 장치 소켓
(UART1, 2, 3용 시리얼 포트)
12. 배터리 트위스트 락 노브
13. 센서
14. 배터리 탱크 그립링 (배터리 탱크 분리에만 사용)
15. 테더 소켓 / 충전 소켓（내부 핀은 바닷물/소금물에 접촉하지 않습니다）
16. 배터리 고정 장치
① UART1/2：3V3TTL;+15V,30W
③ Ethernet1/2：10/100Mbps,+16V,40W
51
11
11
11
10
12
12
13
16
14
15
② UART3：3V3TTL;+18V~+25.2V,50W
조종기
CHASING M2 PRO MAX 조종기는 통합된 통신 및 제어 장치가 있습니다. 조종기는
제공 되는 선재로 드론에 직접 연결하고 와이파이를 통해 무선으로 당신의
핸드폰/태블릿에 연결합니다. 당신의 핸드폰/태블릿 또한 C타입 선을 통해 조종기에
직접 연결 가능합니다. 이는 드론이 실시간으로 당신의 핸드폰/태블릿으로 영상
피드를 표시하며 이를 통해 사용자들은 드론을 실시간으로 제어할 수 있게 합니다.
조종기의 HDMI 출력으로 보다 큰 화면으로 실시간 영상 피드를 띄울 수 있습니다.
9
7
5
6
2
4
10
3
9
1. 전원 스위치: 컨트롤러 켜기 / 끄기
2. 전원 표시기: 녹색 (고출력), 청색 (중 출력),
적색 (저출력)
3. Wi-Fi 스위치 버튼: 짧게 눌러 5Ghz / 2.4Ghz
Wi-Fi 전환
4. 신호 표시기:
2.4G: 2.4Ghz Wi-Fi 표시기, 작업시 항상 켜짐
5G: 5Ghz Wi-Fi 표시기, 작업시 항상 켜짐
ROV (드론): 컨트롤러와 드론 사이의 통신
상태를 나타냅니다 (점등은 연결 성공을
나타내고 깜박이는 표시등은 연결 끊김을
나타냄).
5. 원키 재설정:
변경하고 수평 상태로 돌아가거나 길게 눌러
제어 모드를 전환합니다.
6. 잠금 해제: 잠금 해제 / 잠금, 트러스터의
· 아래보기
현재 상태가 앱에 표시됩니다.
7. LED 제어: 켜짐 / 꺼짐 LED 조명
(0 % 50 % 100 %)
8. 안전 버클: 조종기가 떨어지지 않도록 안전
로프와 함께 사용할 수 있습니다.
액체에 담그면 발생한 손상은 보증이 적용되지 않습니다. 고장을 막기 위해 조종기는 수중에
넣지 않습니다.
17
18
9
8
15
7 14
6
10
1
12
9. 조종 스틱: ROV의 탐색을 제어하는 데
사용됩니다.
10. 로봇 암 제어: 그래버 클로 기능을
활성화/비활성화하려면 길게 누릅니다.
투광 조명 밝기 수준을 변경하려면
누릅니다.
11. 사진 / 비디오: 짧게 눌러 사진을 찍고
길게 눌러 비디오 녹화를 시작 /
종료합니다.
12. 직각 조정: 롤 각도를 조정하거나
그래버 클로의 개폐를 제어합니다.
13. 왼쪽 각도 조정: 피치 각도 조정
짧게 눌러 ROV 위치를 14. Type-c 포트: 휴대폰 / 태블릿 장치와
직접 연결
15. HDMI 소켓: 1080P HD 이미지 실시간
출력
16. 테더 연결 소켓 / 충전 소켓
17. 휴대폰 / 태블릿 클램프: 휴대폰 /
태블릿 마운트를 장착 브래킷에
부착하는 데 사용됩니다.
18. 클램프 버튼: 양쪽 끝을 당겨서 휴대폰
/ 태블릿에 넣은 다음이 버튼을 눌러
조입니다.
KR
16
11
13
