CHASING M2 PRO MAX — промышленный подводный робот, разработанный
RU
для пользователей государственных предприятий. Полная векторная схема
8 - ми двигателями, 360 градусов по азимуту, максимальная скорость 3 узлов,
глубина 200 метров и максимальный горизонтальный радиус 400 метров. В
отличие от M2 PRO, используется технология быстрого уничтожения
компонентов сонара, локатора, локатора, пробы воды и др. Интеграция в
пять интерфейсов аксессуаров, упрощение процесса загрузки нескольких
компонентов, позволяет достичь до пяти одновременно. Использование
скрытого второго поколения электромобилей «каша» (C-MOTOR 2.0) с
увеличением мощности на 30% и дальнейшим повышением потенциала
противоказа. Можно выбрать с -SPSS (C-SPSS), используя конструкцию
аккумуляторного отсека, с увеличением выходной мощности до 1500W, с тем
чтобы обеспечить непрерывный рабочий день на полной мощности ROV.
Внешн 80 "люм" светодиодн свет лобов стекл, 150 ° лучш свет угол,
эффективн решен FuYouWu рефлекс, ясност освет все подробн.

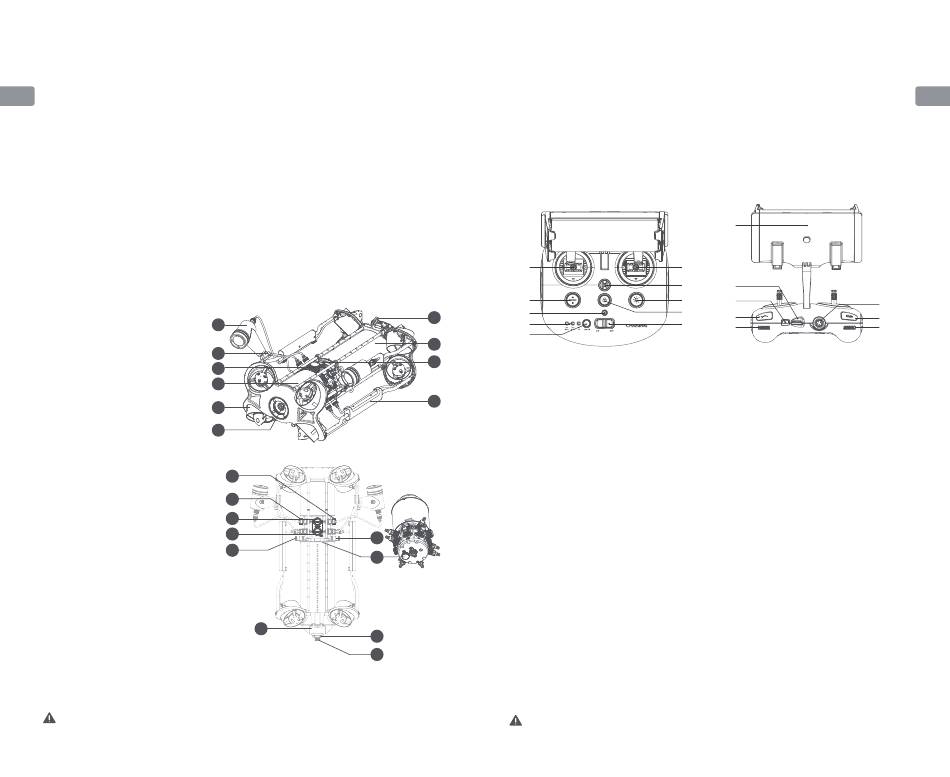

1. Камера
2. Подруливающее устройство/винт
3. Светодиодные светильники
4. Слот для карты micro-SD
5. Основная кабина
6. Отсек аккумулятора
7. Кронштейн пряжка
8. Ручка регулировки прожектора
9. Подвесное кольцо
10. Гнездо для периферийных
устройств(Порты Ethernet 1 и 2 для
сетевого подключения)
11. Гнездо для периферийных
устройств(Последовательные порты
для UART1, 2 и 3)
12. Ручка поворотного замка
аккумулятора
13. Датчик
14. Вытяжное кольцо аккумулятора
(для извлечения аккумулятора)
15. Гнездо для шнура / гнездо для
зарядки
16. Крепление аккумулятора
① UART1/2：3V3TTL;+15V,30W
③ Ethernet1/2：10/100Mbps,+16V,40W
99
3
8
4
5
2
1
11
11
11
10
12
12
13
· Вид на дно
16
14
15
② UART3：3V3TTL;+18V~+25.2V,50W
Пульт дистанционного управления
Пульт дистанционного управления Chasing M2 PRO MAX имеет встроенные средства связи
и управления. Он подключается непосредственно к дрону с помощью прилагаемого
шнура и подключается к вашему мобильному телефону/планшету по беспроводной сети
Wi-Fi. И ваш мобильный телефон / планшет также можно напрямую подключить к пульту
дистанционного управления через шнур Type-C. Это позволяет дрону отображать видео в
реальном времени на вашем телефоне/планшете, что позволяет пользователям
управлять дроном в режиме реального времени. Выход HDMI пульта дистанционного
управления также можно использовать для вывода видео в реальном времени на
большой экран.
9
5
2
7
4
3
6
10
1. Выключатель: Включает/выключает контроллер
2. Индикатор мощности:
Зеленый (высокая мощность), синий
(средняя мощность), красный (низкая
9
мощность)
3. Кнопка переключения Wi-Fi: Короткое
нажатие для переключения Wi-Fi 5 ГГц/2,4 ГГц
4. Индикатор сигнала:
2.4G: Индикатор Wi-Fi 2,4 ГГц, всегда
включен при работе.
5G: Индикатор Wi-Fi 5 ГГц, всегда включен
при работе.
ROV (дрон): Указывает состояние связи
между контроллером и дроном
(полстоянная работа сигнала
указывает на успешное соединение;
мигающий сигнал указывает на отключение).
5. Сброс одним нажатием кнопки: короткое
нажатие для возврата ROV в
горизонтальное положение. Длительное
нажатие для переключения режима
управления.
6. Разблокировка:
разблокировать/блокировать, текущее
состояние подруливающего устройства.
Состояние будет отображаться в
приложении.
7. Светодиодный прожектор:включение/
выключение светодиодной подсветки (0% 50%
100%)
Гарантия не распространяется на повреждения, вызванные погружением в жидкость.
Во избежание повреждений не погружайте пульт дистанционного управления в воду.
17
9
8
15
7 14
6
10
1
12
8. Предохранительная пряжка: может
использоваться со страховочным шнуром
для предотвращения падения пульта
дистанционного управления.
9. Джойстики управления: используются для
управления дроном (ROV).
10. Роботизированная рука: Удерживайте для
включения/выключения манипулятора с
захватом; нажмите для изменения уровня
яркости прожектора.
11. Видео/Фото: Короткое нажатие для
фотосъёмка;Длительное нажатие для
старта/конца видеозаписи .
12.Правое колесико: Регулировка угла
поворота или управление раскрытием и
закрытием манипулятора с захватом.
13. Регулировка слева: регулировка угол наклона.
14. Порт Type-C: прямое подключение к
мобильному телефону / планшету.
15. Гнездо HDMI: вывод изображения 1080P HD
в реальном времени.
16. Разъем для подключения модема / разъем
для зарядки
17. Зажим для телефона/планшета: используется
для прикрепления телефона/планшета на
монтажном кронштейне.
18. Кнопка зажима: разведите два конца и
вставьте телефон/планшет, затем
нажмите эту кнопку, чтобы
зафиксировать.
RU
16
11
13
