Introducción a los indicadores del mango
Batería: La luz indicadora de batería tiene tres estados de color:
Luz roja: La luz roja parpadea cuando el nivel de la batería está entre el 0% y el 10%.
ES
Rojo: La luz roja suele estar encendida cuando el nivel de la batería está entre el 10% y el 30%.
Azul: La luz azul suele estar encendida cuando el nivel de la batería está entre el 30% y el 70%.
Verde: La luz verde suele estar encendida cuando el nivel de la batería está entre el 70% y el
100%.
Indicador de señal:
2,4G: Luz indicadora de Wi-Fi; suele estar encendida cuando la banda de frecuencia de 2,4G
está funcionando.
5G: Luz indicadora de Wi-Fi; suele estar encendida cuando la banda de frecuencia de 5G está
funcionando.
ROV:Indica el estado de comunicación entre el controlador y el ROV (la luz fija indica una
conexión correcta y la luz parpadeante indica desconexión.)
Botón de reposicionamiento:
Se ilumina la luz azul fija cuando el ROV no está en una posición no horizontal.
Botón de desbloqueo:
Bloqueado: Ninguna luz. Desbloqueado: Luz azul encendida.
Botón de control de la luz LED:
Luz LED máx. intensidad: La luz indicadora azul fija. Luz LED mín. intensidad: Luz azul
indicadora parpadeante. Luz LED apagada: Luz indicadora azul apagada.
E-Reel
1. Conecte el cable umbilical de 3 metros al E-Reel y al mando a distancia.
2. Conecte el cable umbilical del E-Reel al conector del cable umbilical del ROV y apriete
manualmente la tuerca.
3. Reserve una longitud adecuada, asegure el conector del cable umbilical en la hebilla de
seguridad del extremo y apriétela.
4
1 2 3
69
7
9
10
5
11
6

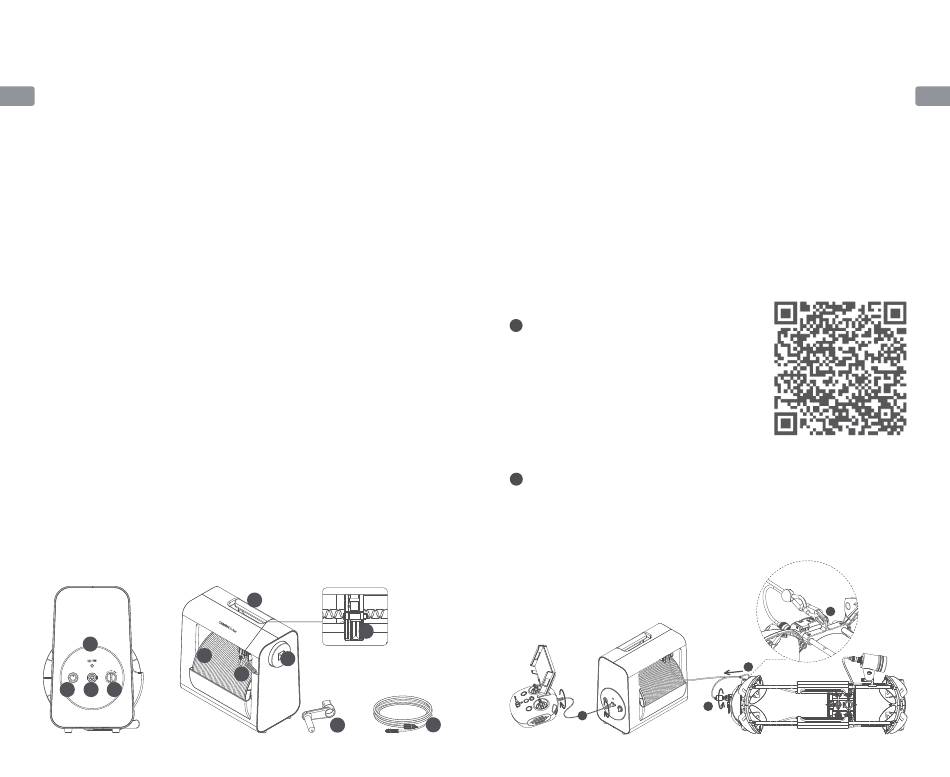

1. Interruptor de encendido
2. Conector del cable umbilical / carga
3. Botón de velocidad: parada/despacio/rápido
4. Indicador de encendido: Verde 100%-60%; Azul 59%-20%; Rojo 19%-0%;
El indicador parpadea cuando el motor está en funcionamiento
5. Interfaz o acople de la manivela
6. Manivela
7. Asa
8. Cable umbilical de 3 metros: sirve para conectar el mando a distancia y el E-Reel
9. Estibador
10. Cable de anclaje
11. Conector del anclaje
Instalación y Conexión
1 Descargar CHASING GO1 App
CHASING GO1 App:
Escanee el siguiente código QR o visite el sitio web de
IOS APP Store/Google Play/Chasing para descargarlo.
(Para IOS 9.0 o posterior/ Android versión 4.4 o
posterior)
Conecte el ROV, el mando a distancia y el carrete eléctrico de
2
CHASING.
1. Conecte el cable de conexión de 3 metros en el carrete eléctrico de CHASING y el asa
respectivamente, y apriete las tuercas ①.
2. Instale la hebilla de sujeción del anclaje en el lugar de instalación ②.
3. Conecte el conector del anclaje en el ROV ③ y apriete las tuercas.
1
8
2
2
3
ES
