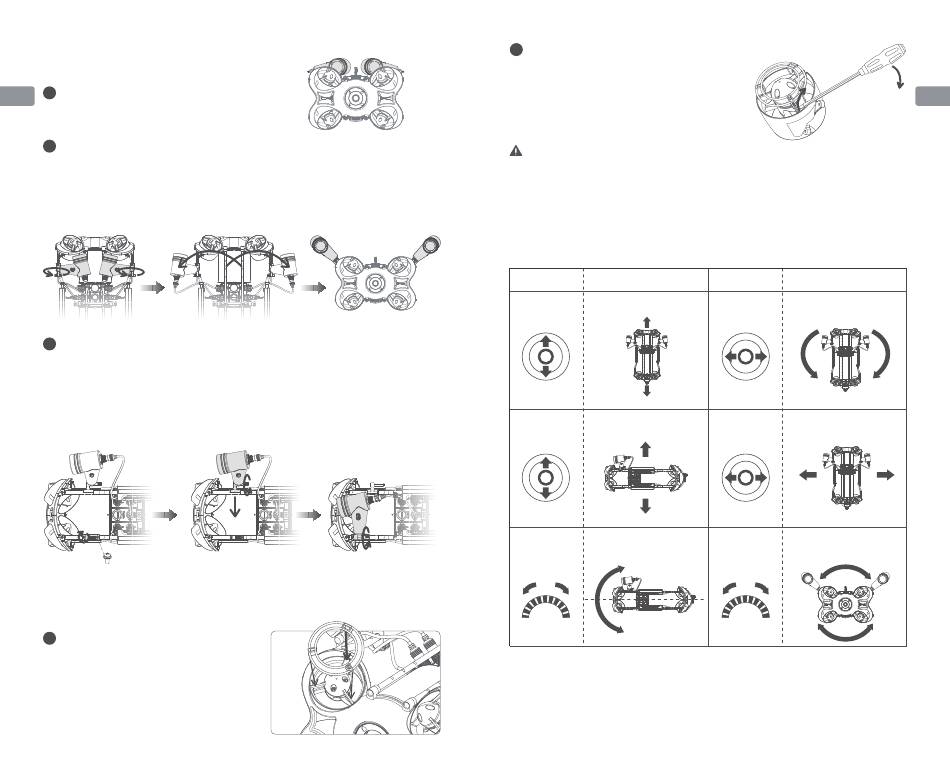

Chasing M2 PRO MAX Manual Del Usuario página 39

Foco
1
Estado del almacenamiento: sobre
ES
la cabina de control del ROV
2
Estado operativo (uso frecuente): se sitúa de en diagonal sobre
la anilla de sujeción del ROV.
Gire la perilla de ajuste del foco entre 3 y 5 veces para poder ajustar el ángulo del foco. Cuando
los surcos de posición cóncavos y convexos encajen, apriete la perilla de ajuste del foco en
sentido horario para guardar o ampliar el foco.
3
Estado operativo (modo reposo): a ambos lados del ROV
Ajuste el soporte de montaje del foco izquierdo/derecho (piezas de repuesto) en la varilla de
tiro debajo de ambos lados del ROV respectivamente con 8 tornillos combinados M3.
Desatornille la perilla de ajuste superior a la derecha/izquierda del foco y retire el foco, la
arandela plana pequeña M5 y la arandela elástica. A continuación, instale la arandela pequeña
M5, la arandela elástica y el foco en las piezas de repuesto del soporte de montaje del foco que
se instaló abajo. Luego, apriete la perilla de ajuste.
M3X8 Tornillo combinado
Armazón del propulsor
1
Instalar el armazón del propulsor
Haga coincidir una por una las estructuras con tres
encajes del armazón del propulsor con la
estructura del soporte del conducto del propulsor.
Presione ligeramente el armazón del propulsor.
Cuando oiga un clic, el armazón estará
correctamente ensamblado.
75
1
Retirar el armazón del propulsor
Levante suavemente el armazón del propulsor por el
borde del encaje del armazón con una herramienta
como un destornillador para separar uno por uno los
encajes del armazón del soporte del conducto.
Luego, puede quitar el armazón del propulsor.
Nota: La instalación del armazón del propulsor puede afectar a la velocidad del ROV.
Navegación
M2 PRO MAX cuenta con un diseño de 8 propulsores vectorizados que permiten el movimiento
OMNI (arriba, abajo, izquierda y derecha, adelante y atrás, cabeceo, balanceo y paneo) en
todas las direcciones. El modo predeterminado es el control básico, adecuado para
principiantes. El comportamiento en la navegación y del mando a distancia son los siguientes:
ROV
Controlador
(dirección de navegación)
Joystick Hacia adelante/
izquierdo hacia atrás
Joystick Arriba/Abajo
Izquierdo
Desplácese Gire el dial para ajustar
por la rueda la actitud de
izquierda inclinación
 Puede cambiar el modo manteniendo pulsada la "tecla de restablecimiento" del mando a
distancia.
 La rueda estriada se puede usar para el cabeceo y balanceo. Después de soltar la rueda
estriada, el ROV mantendrá automáticamente el ángulo actual.
 Modo básico: El ángulo máximo de cabeceo y balanceo es de unos 80 grados.
 Modo avanzado: El ROV se puede mover 360° en todas direcciones y tiene libertad total de
movimiento (el modo avanzado utiliza la vista en primera persona).
ROV
Controlador
(dirección de navegación)
Gire a la izquierda /
Joystick
derecha
izquierdo
Joystick Paneo Izquierda
Derecho y Derecha
Desplácese por
Desplácese
la rueda derechal
por la rueda
derechal
