Fjärrstyrd undervattensfarkost
CHASING M2 PRO MAX är en industriell undervattensrobot avsedd för myndigheter och
SE
företag. Det har en helt vektoriserad layout med 8 propellrar som kan röra sig 360
grader i alla riktningar, en maximal hastighet på 3 knop, ett djup på 200 meter och en
maximal horisontell radie på 400 meter. Till skillnad från M2 PRO är M2 PRO utrustad
med snabbmonteringsteknik som stöder verktygslös demontering och installation av
mer än 20 tillbehör, inklusive ekolod, positionering och vattenprovtagare. De
integrerade 5 tillbehörsportarna underlättar laddning av flera tillbehör, upp till 5
tillbehör samtidigt. Andra generationens C-MOTOR 2.0 anti-sandstoppmotor med 30 %
mer effekt och ytterligare förbättrad anti-sandstoppförmåga. Det valfria dränkbara
landströmförsörjningssystemet med batterifack (C-SPSS) ökar utgångseffekten till 1500
W, vilket garanterar kontinuerlig drift och kontinuerlig strömförsörjning när ROV:n
arbetar med full effekt.Det externa LED-fylleljuset på 8000 lumen med en optimal
belysningsvinkel på 150° löser effektivt problemet med reflektioner från flytande
föremål och belyser tydligt varje detalj.

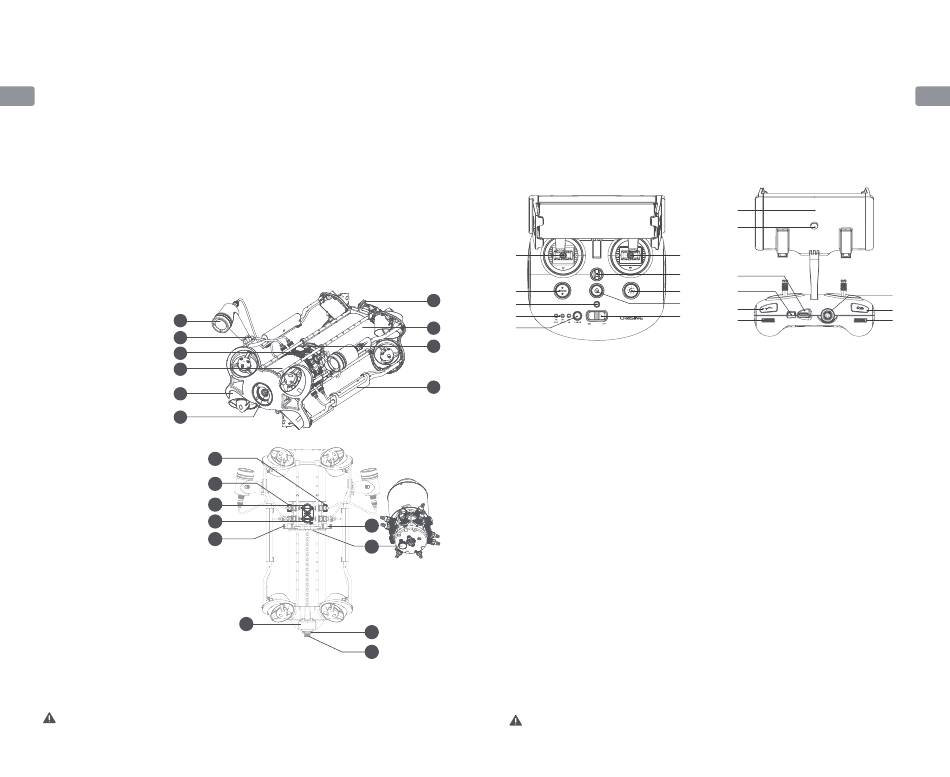

3
8
4
5
1. Kamera
2
2. Framdrivning/Propeller
3. LED-belysning 1
4. microSD-fack
5. Huvudkabin
6. Batterikabin
7. Fäste för spänne
8. Strålkastarens justeringsvred
9. Upphängningsring
10. Uttag för kringutrustning
(Ethernet-port 1 och 2 för
nätverksanslutning)
11. Uttag för kringutrustning
(serieportar för UART1, 2 och 3)
12. Vridlås för batteri
13. Givare
14. Dragring för batteri
(för demontering av batteri)
15. Kabeluttag/laddningsuttag
16. Fästanordning för batteri
① UART1/2：3V3TTL;+15V,30W
③ Ethernet1/2：10/100Mbps,+16V,40W
83
11
11
11
10
12
12
13
16
14
15
② UART3：3V3TTL;+18V~+25.2V,50W
Fjärrkontroll
Fjärrkontrollen för Chasing M2 PRO MAX har integrerad kommunikation och styrning.
Den ansluts direkt till drönaren via den medföljande kabeln och ansluts trådlöst till din
mobiltelefon/tablet via WiFi. Din mobiltelefon/tablet kan även anslutas direkt till
fjärrkontrollen via Type C-kabeln. Den gör det möjligt för drönaren att visa ett
videoflöde i realtid på din telefon/tablet så att användaren kan styra drönaren i realtid.
Fjärrkontrollens HDMI-utgång kan även användas för att visa ett videoflöde i realtid på
en större skärm.
9
5
7
2
4
6 3
10
1. Strömbrytare: Slå på/stäng av styrenheten
2. Strömindikator: Grön (hög effekt), blå
9
(medelhög effekt), röd (låg effekt)
3. Wi-Fi-brytare: Tryck på brytaren för 2,4/5
GHz Wi-Fi
4. Signalindikator:
2,4 GHz: 2,4 GHz Wi-Fi-indikatorn lyser alltid
vid drift
5 GHz: 5 GHz Wi-Fi-indikatorn lyser alltid vid
drift
ROV (drönare): Indikerar
kommunikationsstatus mellan styrenheten
och drönaren (lyser fast indikerar lyckad
anslutning ‒ blinkande indikator indikerar
frånkoppling.)
5. Snabbåterställningsknapp: Tryck kort för
att flytta ROV tillbaka till horisontellt
läge/håll nedtryckt för att växla kontrolläge.
6. Lås upp: Lås upp/lås ‒ propellerns
nuvarande tillstånd visas i appen
· Nedre vy
7. LED-kontroll: LED-lampa på/av (0 %, 50 %,
100 %)
8. Säkerhetsspänne: Kan användas med ett
säkerhetsrep för att förhindra att du tappar
fjärrkontrollen
9. Joysticks: Används för att navigera en ROV.
Skador orsakade av nedsänkning i vätska omfattas inte av garantin. Placera inte
fjärrkontrollen i vattnet, då detta kan orsaka skador.
17
18
9
8
15
7
14
6
10
1
12
10. Kontrollera robotarmen: Tryck på
och håll nedtryckt för att
aktivera/inaktivera
gripklo-funktionen. Tryck för att
ändra strålkastarens ljusstyrka
11. Foto/video: Tryck kort för att ta
bilder och håll nedtryckt för att
starta/avsluta inspelning av video
12. Justera höger vinkel: Justera
rullningsvinkeln eller styr
öppningen och stängningen av
gripklon
13. Justera vänster vinkel: Justera
lutningsvinkeln
14. Type-C-port: Direkt anslutning till
mobiltelefon/surfplatta
15. HDMI-uttag: Bildutmatning i 1080P i
realtid
16. Kabeluttag/laddningsuttag
17. Klämma för telefon/surfplatta:
Används för att fästa
telefonen/surfplattan på
monteringsfästet
18. Klämmans knapp: Dra isär de två
ändarna och placera
telefonen/surfplattan och tryck sedan
på den här knappen för att dra åt
SE
16
11
13
