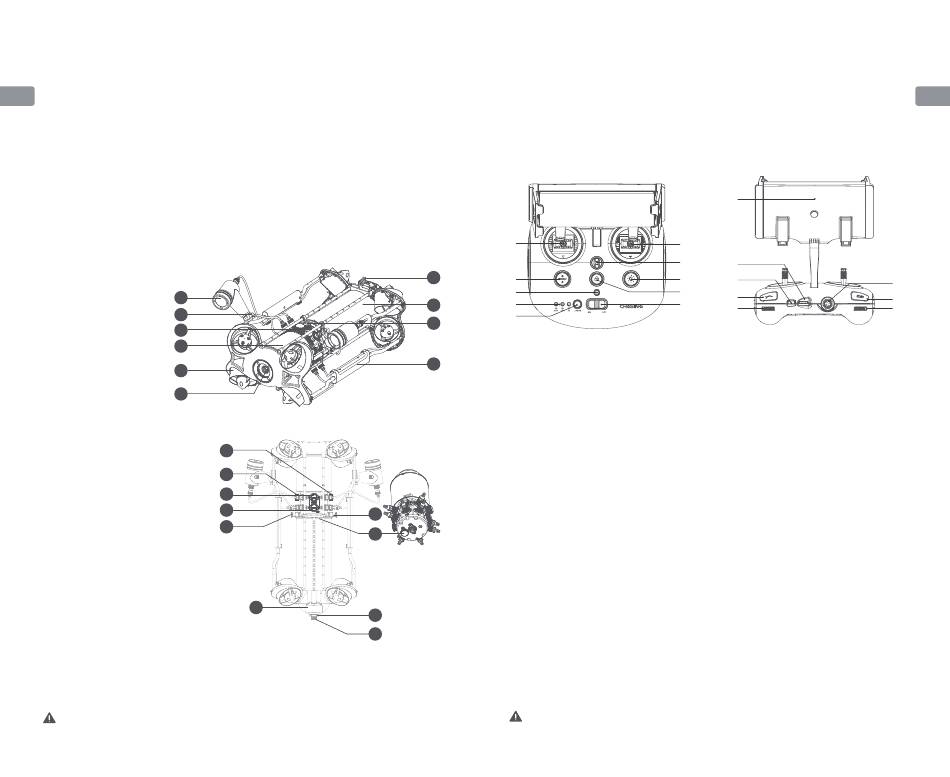

ROV本体
CHASING M2 PRO MAXは、 政府機関や企業ユーザー向けに設計された産業グレードの
JP
水中ロボッ ト （ROV） です。 8基のスラスターを装備し、 360度の全方位移動が可能です。 最
大速度3ノ ッ ト、 水深200メートルまで潜水、 最大水平半径400メートルの移動が可能です。
アクセサリーのクイック脱着技術を採用しており、 ソナー、 ポジショニング、 ウォーターサン
プラーなど20以上のアクセサリーを工具なしで素早く組立 ・ 分解することが可能です。 ま
た、 5つのアクセサリーポートを統合し、 同時に最大5つのアクセサリーを搭載可能です。 さ
らに、 第2世代のアンチスタ ックモーターC-MOTOR 2.0を搭載しており、 30％パワーアップ
してアンチスタック機能を向上させています。 オプションで第2世代の陸上給電システム （
C-SPSS） 接続することにより、 出力は1500Wにアップグレードされ、 常にフルパワーで継続
的に動作可能です。 外付けの8000ルーメンLEDライ トは、 150°の最適な角度での照射を
実現し、 浮遊物の反射を抑え、 細部まで鮮明に照らします。
3
8
1. カメラ
4
2. スラスター
5
3. LEDライ ト
2
4. マイクロSDスロッ ト
5. メインキャビン
1
6. バッテリーキャビン
7. バックルブラケッ ト
8.フラッ ドライ トの調整ノブ
9.吊り下げリング
10.周辺装置用ソケッ ト
（ネッ トワーク接続用イーサネッ トポ
ート1/イーサネッ トポート2）
11.周辺装置用ソケッ ト
（UART1、 2、 3用シリアルポート）
12. バッテリーツイス トロックノブ
13. 深度センサー
14. バッテリーキャビンプルリング
（バッテリーキャビン取り外し用）
15. テザーソケッ ト／充電ソケッ ト
（内部のピンは海水/塩水との接触
を禁止すること）
16. バッテリーファスナー
① UART1/2：3V3TTL;+15V,30W
③ Ethernet1/2：10/100Mbps,+16V,40W
35
11
11
11
10
12
12
13
· 底面図
16
14
15
② UART3：3V3TTL;+18V~+25.2V,50W
リモコン
CHASING M2 PRO MAXリモコンは、 通信と制御を統合されています。 付属のテザーを介
してドローンに直接接続し、 Wi-Fiを介してスマートフォン/タブレッ ト端末に接続すること
ができます。 ユーザーがリアルタイムで水中ドローンを制御することができます。 撮影映
像の送り返し、 HDMI 1080P 高解像度ビデオ出力をサポートします。
9
7 5
2
4
6
3
10
9
1. 電源スイッチ：コントローラーをオンオフします
2. 電源インジケーター：緑 (高出力)、青 (中出
力)、赤 (低出力)
3. Wi-Fi切換ボタン：短く押すと5GHz/2.4GHz
Wi-Fiが切り換わります
4. シグナルインジケーター：
2.4G：2.4GHz Wi-Fiインジケーター、動作中
に点灯
5G：5GHz Wi-Fiインジケーター、動作中に点
灯
ROV (ドローン)：コントローラーとドローンの間の
通信状態を表示します (接続が成功すると
点灯し、接続が解除すると点滅します。)
5. ワンキーリセット：短押しでROVが水平状態
に戻り、長押しで制御モードが切り替わります
6. ロック解除：ロック解除/ロック。アプリに
Thrusterの現在の状態が表示されます
7. LEDコントロール：LEDライトのオン/オフ（0%
50% 100%）
8. セーフティバックル：セーフティとロープと併用し
て、リモコンの落下を防止します
液体に浸したことによる損壊は、 保証の対象外です。 損壊を避けるため、 リモコンを水
中に入れないでください。
17
9
8
15
7 14
6
10
1
12
9. コントロールスティック：ROVのナビゲーショ
ンを制御するために使用します
10. ロボットアームでコントロールできること：長
押しで、アームクロー機能の有効/無効を
切り替えます。ワンプッシュで、フラッドライ
トの輝度を変更します
11. フォト/ビデオ：短押しで写真撮影、長押
しで動画撮影を開始/終了します
12. 右角度調整：ロールアングルを調整した
り、アームクローの開閉をコントロールします
13. 左角度調整：ピッチ角を調整します
14. TYPE-Cポート：スマートフォン/タブレットと
の直接接続
15. HDMIソケット：1080P HD画像リアルタ
イム出力
16. テザー接続ソケット/充電ソケット
17. スマートフォン/タブレットクランプ：これを使
用してマウンティングブラケットにスマートフォ
ン/タブレットを取り付けます
18. クランプボタン：両端を引き外してスマート
フォン/ タブレットを入れ、このボタンを押して
固定します
JP
16
11
13
