Vehículo operado a distancia (ROV)
CHASING M2 PRO MAX es un robot submarino de grado industrial diseñado para usuarios del
ES
gobierno y la industria. Con un diseño vectorial completo de 8 propulsores, se mueve en 360
grados en todas direcciones. La velocidad máxima es de 3 nudos, la profundidad es de 200
metros y el diámetro horizontal máximo es de 400 metros. En comparación con el P200, el uso
de la tecnología de desmontaje rápido de accesorios, soporta el desmontaje rápido sin
herramientas de veinte accesorios, como sonar de imagen, posicionamiento submarino,
muestreador de calidad del agua, etc.; El acoplamiento extendido está integrado para
simplificar el proceso de carga de accesorios múltiples. Puede realizar hasta 5 accesorios
simultáneamente. Con el MOTOR anti-kasha de segunda generación sigilosa (c-motor 2.0),
aumenta la potencia en un 30% y aumenta aún más la capacidad anti-kasha. El sistema de
suministro de energía basado en tierra de segunda generación de sigilo opcional, con un diseño
de batería tipo silo, aumenta la potencia de salida a 1500W y admite una autonomía ilimitada.
La lámpara de complemento LED externa de 8000 lúmenes adopta un ángulo de luz óptimo de
150° para resolver con eficacia el problema de la reflexión de los flotadores e iluminar
claramente cada detalle. El tiburón sumergible P200 PRO proporciona una solución robótica
submarina más fácil de usar, más profesional y más confiable para industrias como rescate de
emergencia submarina/inspección de muelle de casco/inspección de piscicultura/inspección
de conservación de agua y electricidad/exploración científica/inspección de instalaciones de
energía eólica offshore.

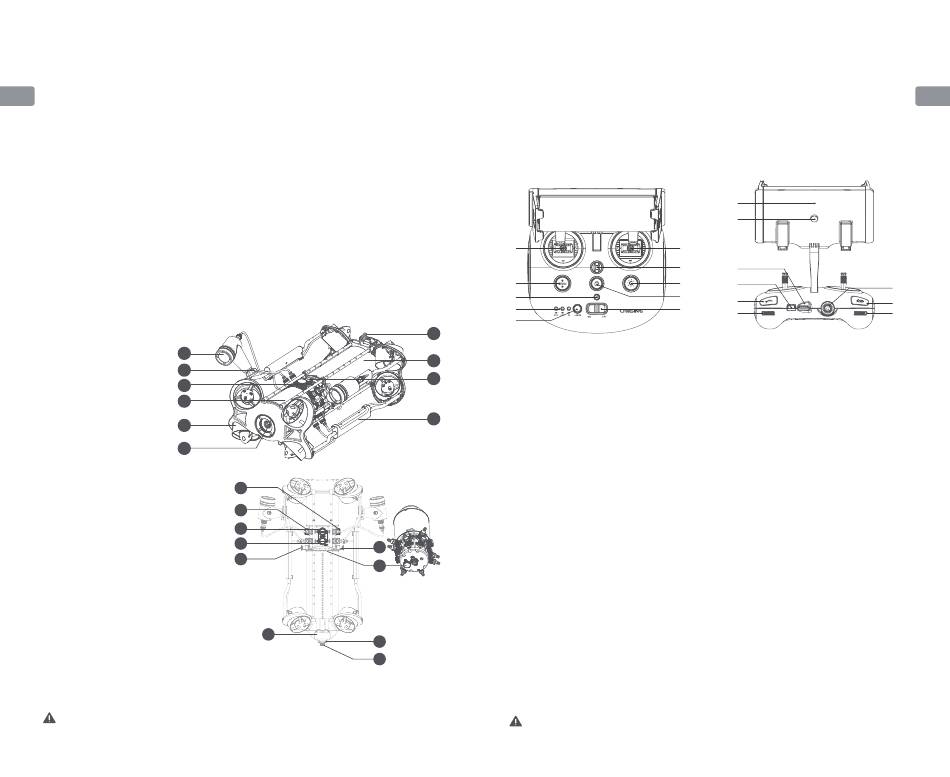

3
8
4
1. Cámara
5
2. Propulsor/Hélice
3. Luces LED
2
4. Ranura micro SD
1
5. Compartimento principal
6. Compartimento de la batería
7. Soporte de la hebilla
8. Perilla de ajuste del foco
9. Anilla de sujeción
10. Toma periférica
(Puerto ethernet 1 y puerto ethernet 2
para conectarse a la red)
11. Toma periférica
(Puertos serie para UART1, 2 y 3)
12. Perilla de sujeción de la batería
13. Sensor
14. Anillo para tirar de la batería
(para el desmontaje de la batería)
15. Conector del cable de anclaje
/Conector de carga
16. Sujeción de la batería
① UART1/2：3V3TTL;+15V,30W
③ Ethernet1/2：10/100Mbps,+16V,40W
67
11
11
11
10
12
12
13
· Vista inferior
16
14
15
② UART3：3V3TTL;+18V~+25.2V,50W
Controlador remoto
El mando a distancia Chasing M2 PRO MAX tiene la comunicación y el control integrados. Se
conecta directamente al dron a través del cable de anclaje incluido y se conecta de forma
inalámbrica al teléfono móvil/tableta a través de Wi-Fi. También se puede conectar directamente
el teléfono móvil/tableta al mando a distancia a través del cable Tipo C. Permite que el dron
muestre una transmisión de vídeo en vivo en el teléfono/tableta, lo que permite a los usuarios
controlar el dron en tiempo real. La salida HDMI del mando a distancia también se puede utilizar
para mostrar una transmisión de vídeo en vivo en una pantalla más grande.
9
5
2
4
3
7
1. Interruptor de encendido: Enciende y apaga el
6
controlador
10
2. Indicador de encendido: Verde (máx. potencia),
azul (potencia media), rojo (mín. potencia)
3. Interruptor Wi-Fi: Pulsación corta para cambiar a
9 Wi-Fi de 5/2,4 GHz
4. Indicador de señal:
2.4G: Indicador wifi de 2.4 GHz, siempre
encendido durante el funcionamiento
5G: Indicador wifi de 5 GHz, siempre encendido
durante el funcionamiento.
ROV (dron): Indica el estado de comunicación
entre el controlador y el dron (la luz fija indica
indica una conexión correcta y la luz parpadeante
indica desconexión.)
5. Tecla de restablecimiento: una pulsación corta
para restablecer la posición horizontal del ROV.
Una pulsación larga para cambiar el modo de
control.
6. Desbloquear: Bloqueado/Desbloqueado, el
estado actual de los propulsores aparecerá en la
aplicación.
7. Control de la luz LED: Luz led de
encendido/apagado (0 %, 50 %, 100 %)
8. Hebilla de seguridad: Puede utilizarse para
asegurar el controlador con una cuerda y evitar
que se caiga.
9. Palancas de control: Se utilizan para
controlar la navegación del ROV
Los daños causados por la inmersión en líquidos no están cubiertos por la garantía. Para
evitar daños, no sumerja el mando a distancia en el agua.
17
18
9
8
15
7 14
6
10
1
12
10. Control del brazo robótico: Manténgalo
pulsado para habilitar / deshabilitar la
función de sujeción; púlselo para
cambiar el nivel de brillo del proyector
11. Foto/Vídeo: Pulsación corta para hacer
fotos; pulsación larga para
iniciar/finalizar la grabación de vídeo
12. Ruedecilla derecha de ajuste: Ajuste el
ángulo de giro o controle la apertura y
cierre de la sujeción
13. Ajuste del ángulo de inclinación: Ajuste el
ángulo de cabeceo
14. Puerto tipo C: Conexión directa con el
teléfono/tableta
15. Conector HDMI: Salida de imagen en HD
de 1080p en tiempo real
16. Conector del cable de anclaje/Conector
de carga
17. Pinza para el teléfono/tableta: Se usa
para colocar el teléfono/tableta sobre el
soporte de montaje.
18. Botón de agarre: Separe los dos extremos
de la pinza, coloque el teléfono/tableta y,
a continuación, presione este botón para
que la pinza se apriete.
ES
16
11
13
