CA-350 50AP
Mursten
Kopplingsbox
Art.nr 12310
Kabelrör
Art.nr 12330
Alternativ 1
Alternativ 2
Isolerblock
Kopplingsbox
Art.nr 12310
Kabelrör
Art.nr 12330
Alternativ 1
Alternativ 2
Betong
Kopplingsbox
Art.nr 12310
Kabelrör
Art.nr 12330
Alternativ 1
Alternativ 2
T-T ( 1 : 2 )
T-T ( 1 : 2 )
P ( 1 : 2 )
T-T ( 1 : 2 )
9
Puts
Mursten
M ( 1 : 1 )
U ( 1 : 1 )
A
LED 50AP / 50VS
U ( 1 : 1 )
Isoblock
Classic 350
Ytbehandling
E
Generell tolerans
ISO 2768-1
Betong
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
Surface treatment
E
The tolerance class in accordance with this
part of ISO 2768-1
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
T ( 2:3 )
M ( 1 : 1 )
B
LED 50AP
LED 50AP/VS
Puts
Classic 350
T ( 2:3 )
Betong
Ytbehandling
E
Generell tolerans
ISO 2768-1
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
LED 50AP
Surface treatment
E
The tolerance class in accordance with this
M ( 1 : 1 ) part of ISO 2768-1
U ( 1 : 1 ) Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
C
LED 50AP
U ( 1 : 1 )
LED 50AP/VS
Classic 350
Ytbehandling
E
Generell tolerans
ISO 2768-1
SVENSKA
Väggmatta
Liner
V ( 1 : 1 )
Väggmatta
Liner
Ritad av Datum Godkänd av Datum
PD 2020-10-23
Artikelnummer
Skala Storlek

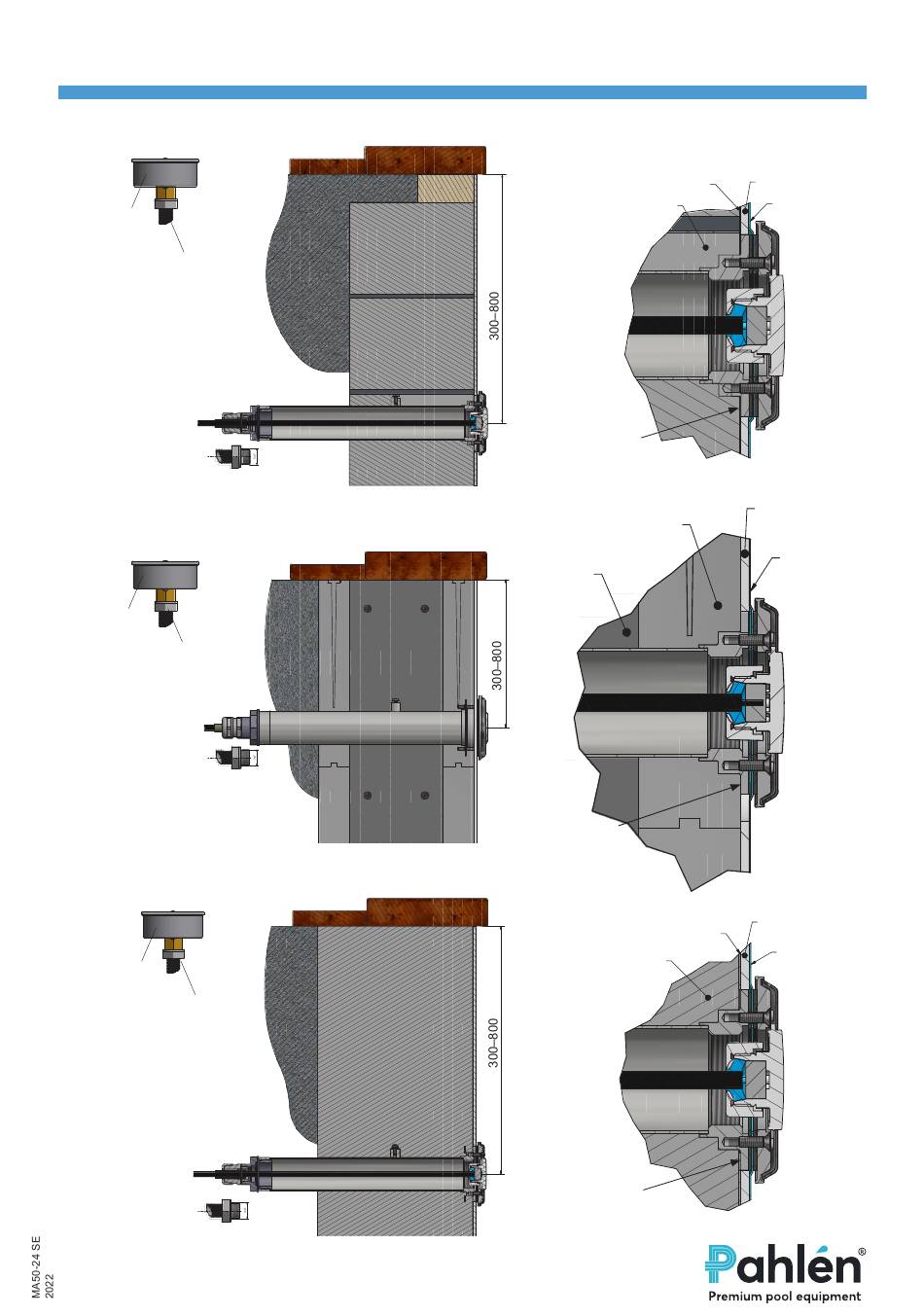

Installationsbild mursten
1 : 2 A2
Ritningsnummer Revision
M20283 0
LED 50A
Classic
Designed by: Drawn by: Date Approved by:
TK 2016-12-14
Assembly drawing no. Art.no.
Ytbehandling
E
Scale Revised by: Date
Installationsbild mursten
Generell tolerans
för pool med duk ISO 2768-1
Drawing number
M12651 0
Box 728, SE-194 27 Upplands Väsby, Sweden
U ( 2:3 ) Phone +46 8 59411050, Fax +46 8 59086880
LED 50VS
Väggmatta
Liner
Ritad av Datum Godkänd av Datum
PD 2020-10-23
Artikelnummer
Skala Storlek
Installationsbild isoblock 1 : 5 A2
Ritningsnummer Revision
M20291 0
Designed by: Drawn by: Date Approved by:
TK 2016-12-14
Assembly drawing no. Art.no.
Scale Revised by: Date
Installationsbild mursten
för pool med duk
Drawing number
M12651 0
V ( 1 : 1 )
LED 50VS LED 5
Class
Ritad av Datum Godkänd av Datum
