CA-350 50AP
För poolstomme av mursten, isolerblock, betong - klädd med liner För poolstomme av mursten, isolerblock, betong - klädd med liner
Det finns möjlighet att jorda produkten (markjord).
Adagio Pro
OBS! Minsta avstånd mellan rostfritt material och ej rostfritt (t.ex. armeringsjärn) skall vara 50 mm.
9
13
Alternativ 1:
Kabelgenomföring används när kabeln till lampan ska ligga fri ovanmark
med åtkomst från poolens utsida.
Alternativ 2
Kabelrör används om kabeln till lampan ska läggas under mark.
Montera så här:
1. Fixera ingjutningsröret i poolstommen. Rekommenderat monteringsdjup framgår av
bilder på nästa sida. Flänsen ska vila mot poolstommen enligt A, B eller C (se nästa sida).
2. Vid behov av jordning kan en kabel anslutas från ingjutningsrörets jordpunkt till markjord.
3. Maskera den yta på flänsen som sedan ska ligga an mot packningen.
4. Gjut poolstommen.
5. Fäst den självhäftande packningen på flänsen.
6. Montera pluggen i bakkant av ingjutningsröret. Om o-ringen används behövs ingen annan tätning.
7. Alternativ 1: Montera kabelgenomföringen i pluggen. Använd medföljande o-ring och säkerställ att
den sitter på rätt ställe. Ingen ytterligare tätning behövs här.
Alternativ 2: Montera kabelröret i pluggen. Tätas med gängtejp eller gängsnöre
8. Montera poolduken enligt leverantörens instruktioner och påbörja vattenfyllning.
9. När vattnet når ca 5 cm under flänsen på ingjutningsröret, montera packningen och tätringen med
6 st skruvar.
10. Renskär duken efter tätringens inre kant.
11. Trä LED-modulens kabel genom kabelförskruvningen/kabelröret och dra ut den på baksidan av
ingjutningsröret. Lämna tillräckligt med kabel (max 1m) för att senare kunna lyfta upp lampan
ovanför vattenytan. Detta underlättar framtida byte eller vinterstängning.
12. Trä tätningshylsan på LED-modulens kabel. Tätningshylsan skall placeras mitt för gummit på kabel-
förskruvningen.
Alternativ 1: Dra åt kabelförskruvningen så att kabeln sitter fast.
Alternativ 2: Montera kabelröret i kopplingsboxen med kabelförskruvningen. Dra åt kabelförskruv-
ningen så att kabeln sitter fast.
13. Stoppa in LED-modulkabeln i ingjutningsröret.
Marine: Kläm fast LED-modulen med distansen under fronten. Dra fast fronten med två skruvar.
Classic: Kläm fast LED-modulen med fronten. Dra fast fronten med två skruvar.
14. Fyll upp poolen med vatten till önskad nivå.
Poolstomme plywood/plåt
Poolstomme plywood/plåt
8
10
11. Kabelgenomföring
Alternativ 1
Alternativ 2
Kabelrör
Liner
Väggmatta
1
4
5
8
SVENSKA
7
15
14
18
16
alt. 17
12
6

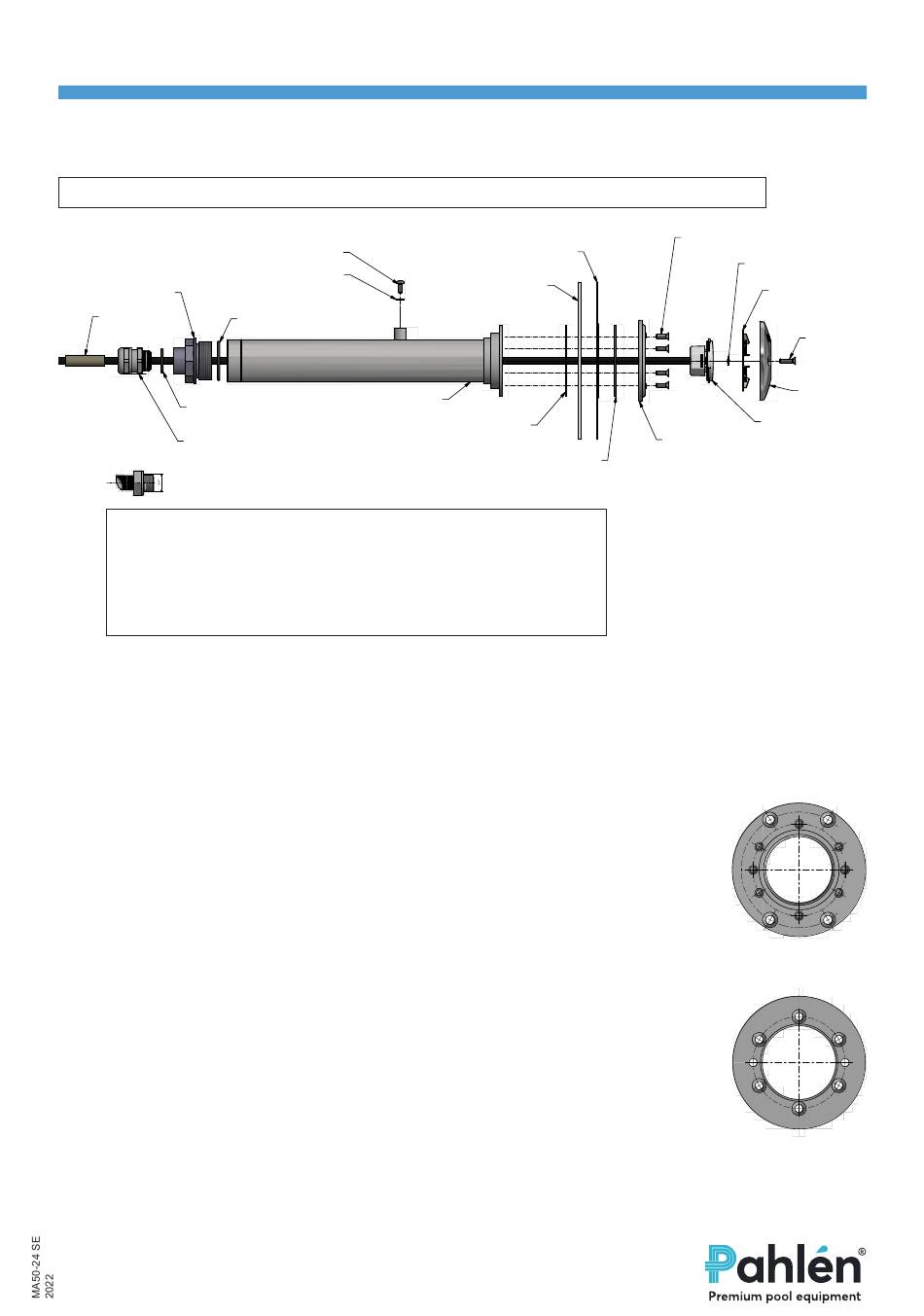

1. Ingjutningsrör med fläns
2. -
3. -
4. Självhäftande packning t=1,5 mm
5. Packning t=2 mm
6. Tätring
7. Försänkt skruv M5x16 (6 st)
8. O-ring
9. Plugg
10. O-ring
11. Kabelgenomföring
12. LED-modul med kabel
13. Tätningshylsa
14. Distans (endast för Marine)
15. Plastbricka
16. Front Marine
17. Front Classic
18. Försänkt skruv M5x20 (2 st)
UPP
Fläns
UPP
Tätring
