CA-350 50AP
Pour les structures de piscine en brique, blocs coffrants isolants, béton - avec liner
ATTENTION ! La distance minimale entre les matériaux inoxydables et non-inoxydables
Adagio Pro
(par exemple les barres d'armature) doit être de 50 mm.
9
13
Option 2
Gaine de câble
Montage :
1. Fixez la traversée de paroi à la structure de la piscine. La profondeur de montage
recommandée est indiquée sur les illustrations page suivante. La bride doit reposer contre
la structure de la piscine conformément à A, B ou C (voir page suivante).
2. Si une mise à la terre est nécessaire, un conducteur peut être installé entre le point de
mise à la terre de la traversée de paroi et le sol.
3. Masquez la surface de la bride, qui doit alors se trouver face au joint.
4. Coulez la structure de la piscine selon les instructions du fournisseur.
5. Fixez le joint adhésif sur la bride.
6. Placez le bouchon sur le bord arrière de la traversée de paroi. Lors de l'utilisation d'un joint
torique, aucun autre joint n'est nécessaire.
7. Option 1 : Installez le passe-câble dans le bouchon. Utilisez le joint torique fourni et
vérifiez qu'il est correctement placé. Aucun joint supplémentaire n'est nécessaire ici.
Option 2 : Installez la gaine de câble dans le bouchon. Étanchéifiez avec du ruban téflon
ou de la fibre d'étanchéité
8. Installez le liner selon les instructions du fournisseur et commencez à remplir l'eau.
9. Lorsque l'eau arrive à environ 5 cm sous la bride de la traversée de paroi, montez le joint et la
bague d'étanchéité avec 6 vis.
10. Découpez le liner autour du bord intérieur de la bague d'étanchéité.
11. Passez le câble du module LED à travers le passe-câble/la gaine de câble et tirez-le vers
l'arrière de la traversée de paroi. Laissez suffisamment de câble (max. 1 m) pour relever
ultérieurement le spot au-dessus de la surface de l'eau. Cela facilitera les remplacements ou
l'hivernage.
12. Enfilez le manchon d'étanchéité sur le câble du module LED. Le manchon d'étanchéité doit être
installé au milieu du caoutchouc du presse-étoupe.
Option 1 : Resserrez le presse-étoupe pour que le câble ne puisse pas se détacher.
Option 2 : Installez la gaine de câble dans la boîte de jonction avec le presse-étoupe.
Resserrez le presse-étoupe pour que le câble ne puisse pas se détacher.
13. Insérez le câble du module LED dans la traversée de paroi.
Marine : Serrez le module LED avec l'entretoise sous la façade. Serrez la façade avec deux vis.
Classic : Serrez le module LED en le plaquant sur la façade. Serrez la façade avec deux vis.
14. Remplissez la piscine d'eau jusqu'au niveau souhaité.
Vis de terre
Rondelle à denture
8
10
11. Passe-câble
Option 1
Option 1 :
Le passe-câble est utilisé lorsque le câble du spot doit
être installé en surface au-dessus du sol, avec accès
de l'extérieur de la piscine.
Option 2
Les gaines de câble sont utilisées si le câble du spot
doit être enterré.
Liner
Revêtement
de paroi
1
4
5
40
FRANÇAIS
7
15
14
18
16
ou
17
12
6

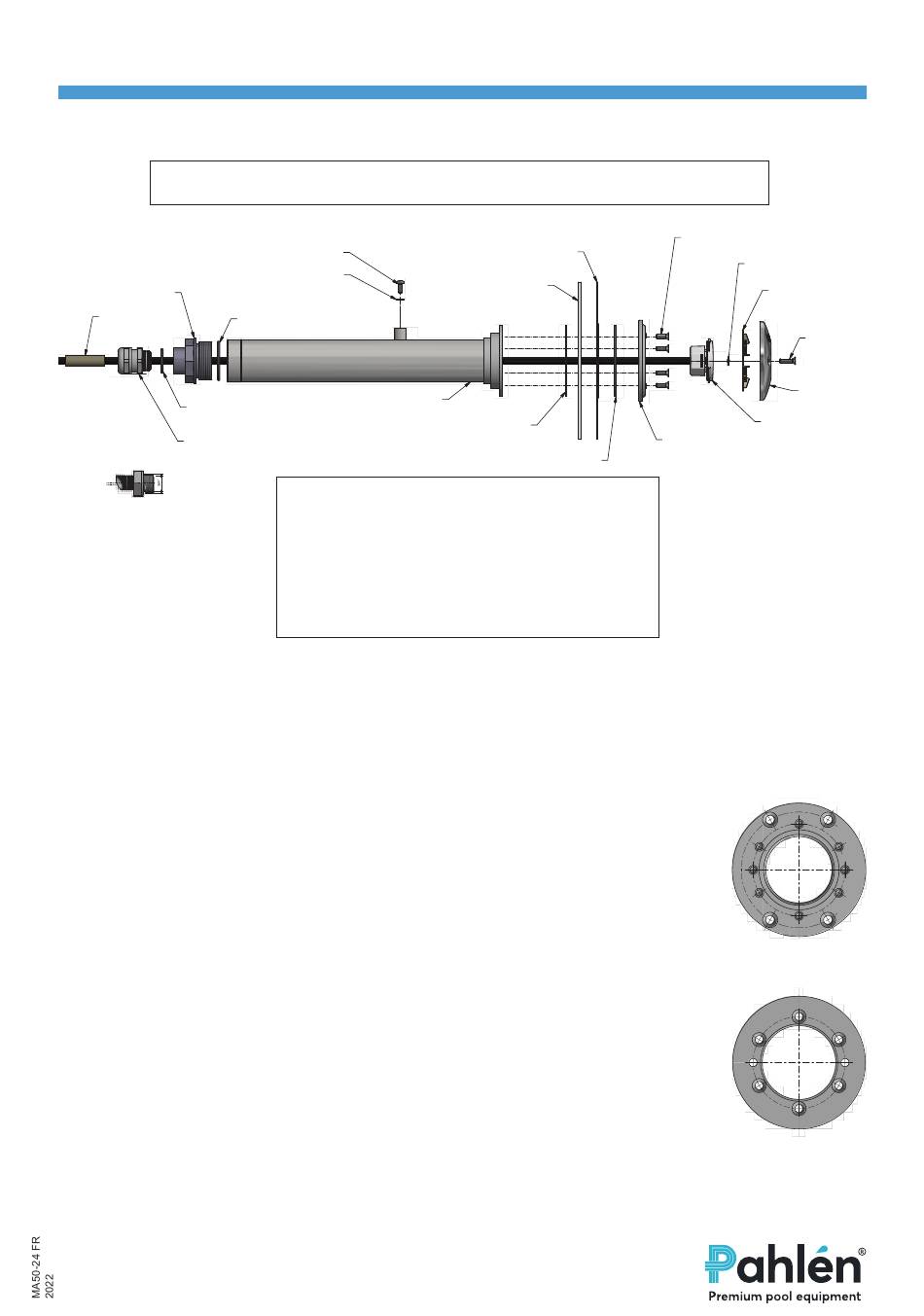

1. Traversée de paroi avec bride
2. -
3. -
4. Joint adhésif t = 1,5 mm
5. Joint t = 2 mm
6. Bague d'étanchéité
7. Vis noyée MFT M5x16 (x 6)
8. Joint torique
9. Bouchon
10. Joint torique
11. Passe-câble
12. Module LED avec câble
13. Raccord d'étanchéité
14. Entretoise (pour modèle
Marine uniquement)
15. Rondelle en plastique
16. Façade Marine
17. Façade Classic
18. Vis noyée MFT M5x20 (x 2)
HAUT
Bride
HAUT
Bague d'étanchéité
