Forts. Für Poolkörper aus Holz, Blech oder Kunststoff – mit Folienauskleidung

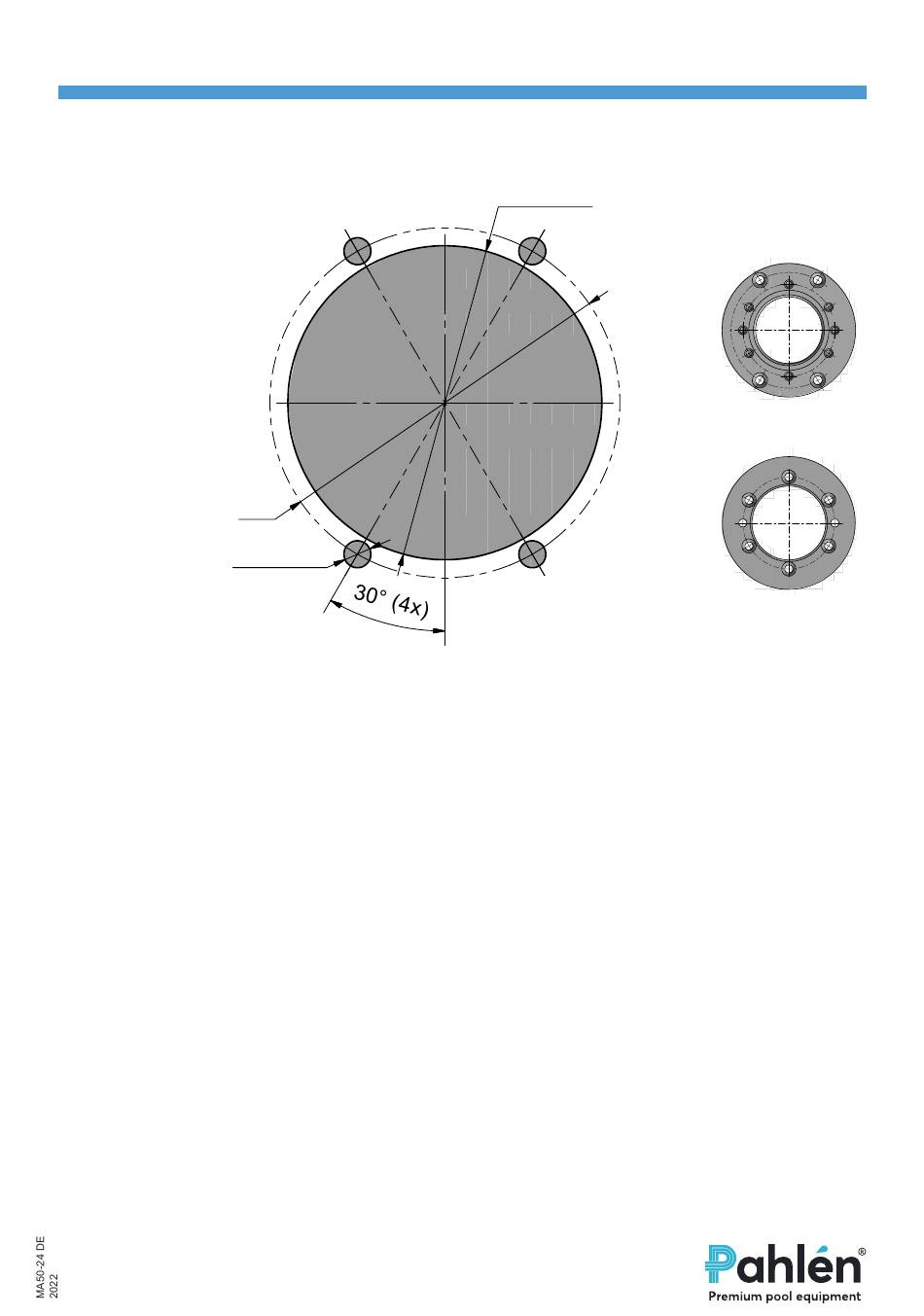

Maßzeichnung für Durchbrüche
in der Poolkörperwand

Gehen Sie bei der Montage wie folgt vor:
1. Machen Sie entsprechend der Maßzeichnung ein Loch in den Pool.
Für die Lampe wird ein Tiefe von 300–800 mm unterhalb der Poolkante empfohlen.
2. Befestigen Sie die Mauerdurchführung mit dem mitgelieferten Befestigungsring und schrauben Sie von der Innenseite des
Pools (siehe Skizze). Die Mauerdurchführung muss fixiert oder entlastet werden, um zu verhindern, dass sie im Poolkörper
bricht.
3. Befestigen Sie die selbstklebende Dichtung am Flansch.
4. Bringen Sie den Stopfen auf der Rückseite der Mauerdurchführung an. Bei Verwendung des O-Rings wird keine weitere
Dichtung benötigt.
5. Option 1: Montieren Sie die Kabelverschraubung im Stopf. Verwenden Sie den mitgelieferten O-Ring und stellen Sie sicher,
dass er an der richtigen Stelle sitzt. Hier wird keine zusätzliche Dichtung benötigt.
Option 2: Montieren Sie den Kabelkanal im Stopf. Mit Fadenband oder Fadenschnur abgedichtet.
6. Bringen Sie die Poolauskleidung entsprechend der Anweisungen des Lieferanten an und beginnen Sie mit dem Auffüllen
des Wassers.
7. Wenn das Wasser ca. 5 cm unter dem Flansch der Mauerdurchführung steht, bringen Sie die Dichtung und den Dichtungs-
ring mit 6 Schrauben an.
8. Schneiden Sie das Tuch am inneren Rand des Abdichtrings entlang sauber zu.
9. Ziehen Sie das LED-Modulkabel durch die Kabeldurchführung / das Kabelrohr und ziehen Sie es an der Vorderseite der
Mauerdurchführung heraus.
Ziehen Sie ausreichend Kabel heraus (max. 1m), um die Lampe später über die Wasseroberfläche heben zu können.
Dadurch wird ein späterer Austausch der Lampe oder die Vorbereitung auf den Winter vereinfacht.
10. Fädeln Sie die Dichtungshülse auf das LED-Modulkabel. Die Dichtungshülse muss in der Mitte des Gummis an der Kabel-
durchführung platziert werden.
Option 1: Ziehen Sie die Kabeldurchführung fest, damit das Kabel sicher sitzt.
Option 2: Montieren Sie den Kabelrohr in der Anschlussdose mit der Kabeldurchführung. Ziehen Sie die Kabelver-
schraubung fest, damit das Kabel sicher sitzt.
11. Setzen Sie das LED-Modul in das Mauer durchführung ein.
Marine: Drücken Sie das LED-Modul mit dem Stütze unter der Front zusammen Befestigen Sie die Vorderseite mit zwei
Schrauben.
Classic: Klemmen Sie das LED-Modul mit der Front fest. Befestigen Sie die Vorderseite mit zwei Schrauben.
12. Füllen Sie den Pool bis zum gewünschten Füllstand mit Wasser.
