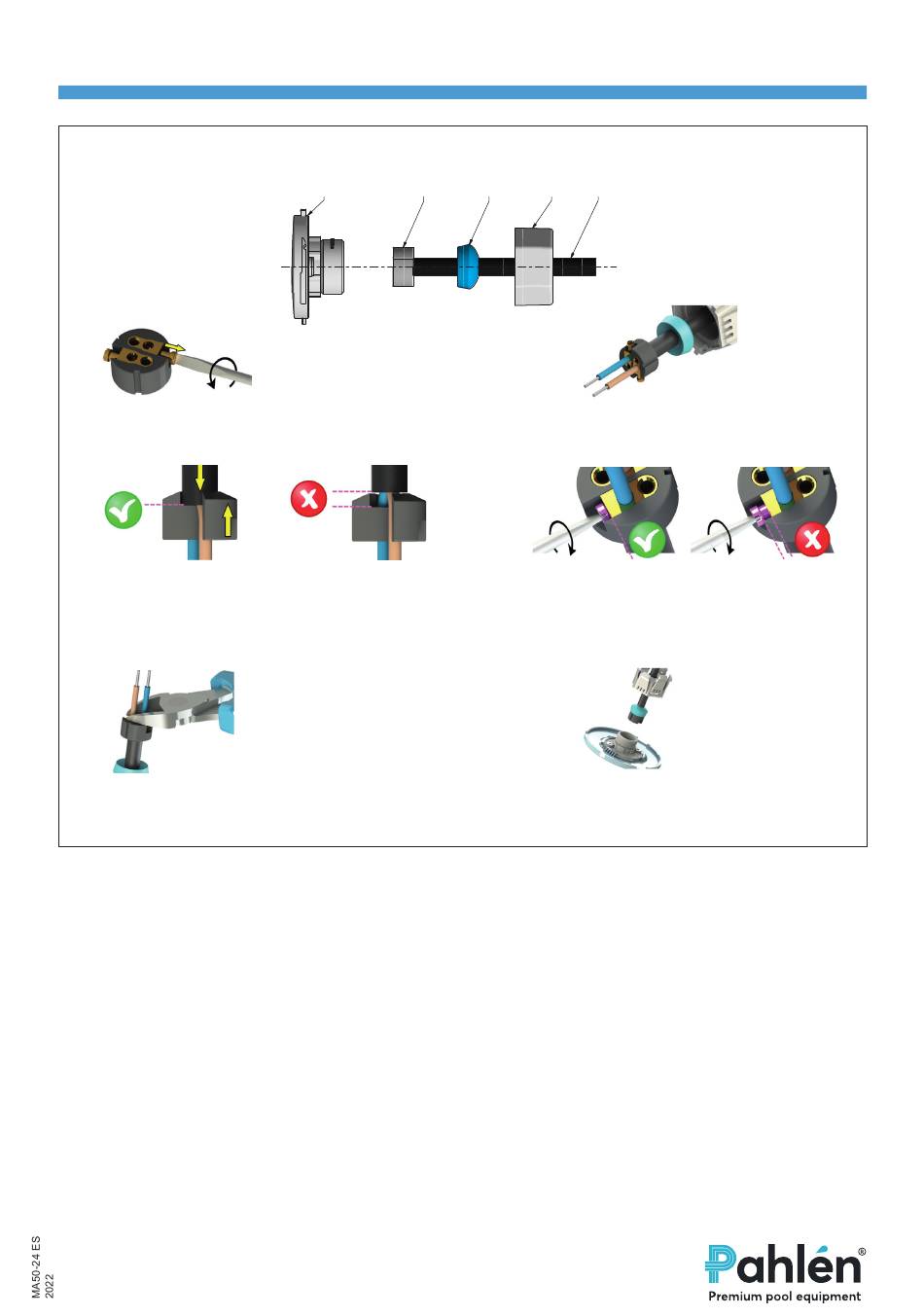

Monte el cable del módulo LED como sigue:
Connector installation
1
Connector installation
1
1. Afloja los tornillos en el casquillo (B) dejando suficiente
3 espacio en el orificio para introducir el conductor del cable.
3
page 6 of 20
4
3. Asegúrese de que la funda de protección del cable llegue
abajo del todo hacia el casquillo.
page 6 of 20
Si el cable no se ensarta suficiente, existe el riesgo de que la junta
de silicona no selle correctamente. Lo que puede provocar una
filtración de agua hacia el interruptor de la lámpara
5
5. Corte los trozos del conducto que atraviesa
el casquillo con un cuchillo a tijeras
Lámparas de repuesto:
1. La energía debe estar apagada.
2. Afloje el frente existente. Levante la lámpara por encima de la superficie del agua.
3. Desconecte el cable del cuerpo de la lámpara.
4. Instale la nueva lámpara, vea arriba e "Monte como sigue" para cada tipo de marco de piscina.
A B
Connector installation
2
1
2
3
4
page 6 of 20
5
6
page 7 of 20
C D E
2
2. Coloque la junta (C) en el cable (E).
Ensarte el conductor del cable por el casquillo.
4
4. Apriete los tornillos.
5
Asegúrese de que los tornillos lleguen hasta
el fondo.
6
6. Dirija el casquillo hacia el módulo LED (A).
Asegúrese de que los tornillos lleguen hasta el
fondo. Apriete la tuerca (D).
45
ESPAÑOL
A Módulo LED
B Conector/casquillo
C Empaquetador de silicona
D Tuerca
E Cable
