CA-350 50AP
För poolstomme av trä, plåt eller plast - klädd med liner
Kopplingsbox
Art.nr 12310
Kabelrör
Art.nr 12330
Classic 50AP
Alternativ 1
Alternativ 2

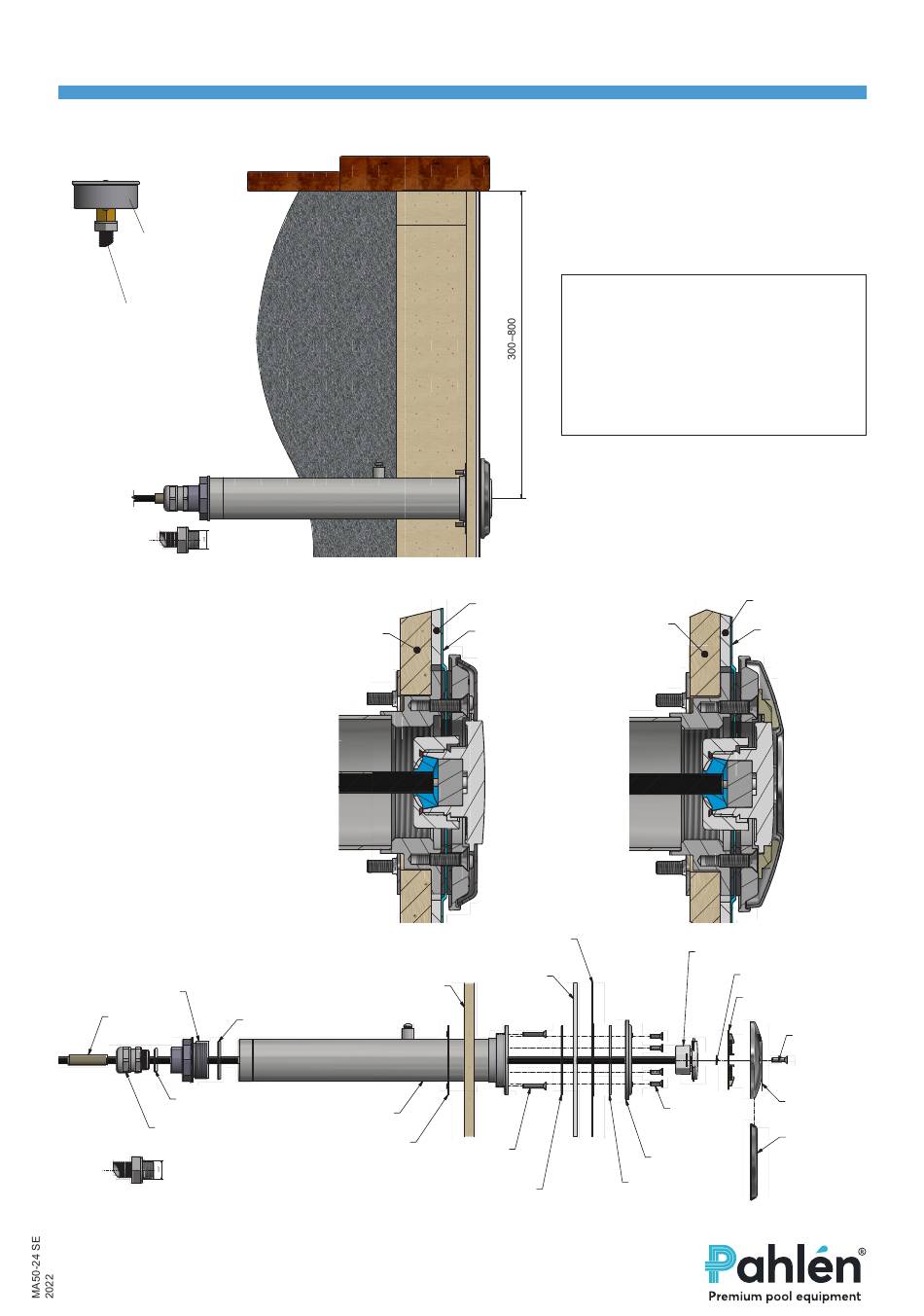

1. Ingjutningsrör med fläns
2. Monteringsbricka
3. Försänkt skruv M5x30 (4 st)
4. Självhäftande packning t=1,5 mm
5. Packning t=2 mm
6. Tätring
7. Försänkt skruv M5x16 (6 st)
8. O-ring
9. Plugg
10. O-ring
11. Kabelgenomföring
12. LED-modul med kabel
13. Tätningshylsa
14. Distans (endast för Marine)
15. Plastbricka
16. Front Marine
17. Front Classic
18. Försänkt skruv M5x20 (2 st)
9
E ( 1 : 1 )
13
10
11. Kabelgenomföring
Alternativ 1
Alternativ 2
Kabelrör
Classic 50AP
Classic
Poolstomme
Poolstomme plywood/plåt
E ( 1 : 1 )
8
1
2
Alternativ 1:
Kabelgenomföring används när kabeln till
lampan ska ligga fri ovanmark med åtkomst
från poolens utsida.
Alternativ 2
Kabelrör används om kabeln till lampan ska
läggas under mark.
M ( 1 : 1 )
Väggmatta
Poolstomme
Liner
