CA-350 50AP
Основной корпус бассейна из каменной/кирпичной кладки, изоляционных блоков,
бетона – с облицовкой
Есть возможность заземлить изделие (грунт).
Adagio Pro
Внимание! Минимальное расстояние между деталями из нержавеющего материала и деталями из
ржавеющего материала должно быть не менее 50 мм.
9
13
Руководство по монтажу:
1. Закрепите проходную втулку в корпусе бассейна. Рекомендуемую глубину
монтажа см. на чертеже. Рекомендуемая глубина монтажа показана на рисунках на
предыдущей странице. Фланец должен прилегать к корпусу бассейна в
соответствии с положениями A, B или C (см. Предыдущую страницу).
2. Если по проекту требуется заземление, можно подключить кабель к отводу
заземления трубы прохода.
3. Закройте поверхность фланца, которая будет упираться в прокладку.
4. Литье.
5. Прикрепите самоклеящееся уплотнение к фланцу впускной трубы.
6. Установите заглушку в заднюю часть впускной трубы. Если используется уплотнительное
кольцо, другой уплотнитель не требуется.
7. Вариант 1: Вставьте кабельный ввод в заглушку. Используйте комплектное уплотнительное
кольцо, убедитесь, что оно в правильном положении. Дополнительного уплотнения не требуется.
Вариант 2: Вкрутите кабельную трубу в заглушку. Уплотните резьбовой лентой или нитью.
8. Установите лайнер бассейна в соответствии с инструкциями поставщика и начните
заполнение водой.
9. Когда вода достигнет отметки примерно 5 см ниже фланца впускной трубы, установите прокладку
и уплотнительное кольцо с помощью 6 винтов.
10. Обрежьте ткань внутри уплотнительного кольца, освободите отверстие трубы прохода.
11. Пропустите кабель светодиодного модуля через кабельный ввод / кабельный канал и вытяните
его за заднюю часть трубки для заливки раствора. Оставьте достаточно кабеля (макс. 1 м),
чтобы в дальнейшем можно было поднять лампу над поверхностью воды. Это облегчает
замену в будущем или закрытие на зиму.
12. Навинтите уплотнительную втулку на кабель светодиодного модуля. Уплотнительную втулку
необходимо поместить посередине резины на кабельном вводе.
Вариант 1: Затяните кабельный ввод так, чтобы кабель зафиксировался.
Вариант 2: Смонтируйте кабельный канал в распределительной коробке с кабельным вводом.
Затяните кабельный ввод так, чтобы кабель зафиксировался.
13. Вставьте светодиодный модуль в заливочную трубу.
Мarine: Сожмите светодиодный модуль с проставкой под передней частью. Закрепите переднюю часть двумя винтами.
Classic: Закрепите светодиодный модуль передней частью. Закрепите переднюю часть двумя винтами.
14. Наполните бассейн водой до желаемого уровня.
Винт заземления
Зубчатая шайба
8
10
11. Кабельный ввод
Вариант 1
Вариант 2
Вариант
Кабельная трубка
Кабельные вводы используются, когда кабель
к лампе должен лежать свободно над землей
с доступом снаружи бассейна.
Вариант
Кабельные трубки используются, если кабель
к лампе должен быть проложен под землей.
Лайнер
Настенное
покрытие
1
4
1:
2:
32
РУССКИЙ
7
15
12
6
5

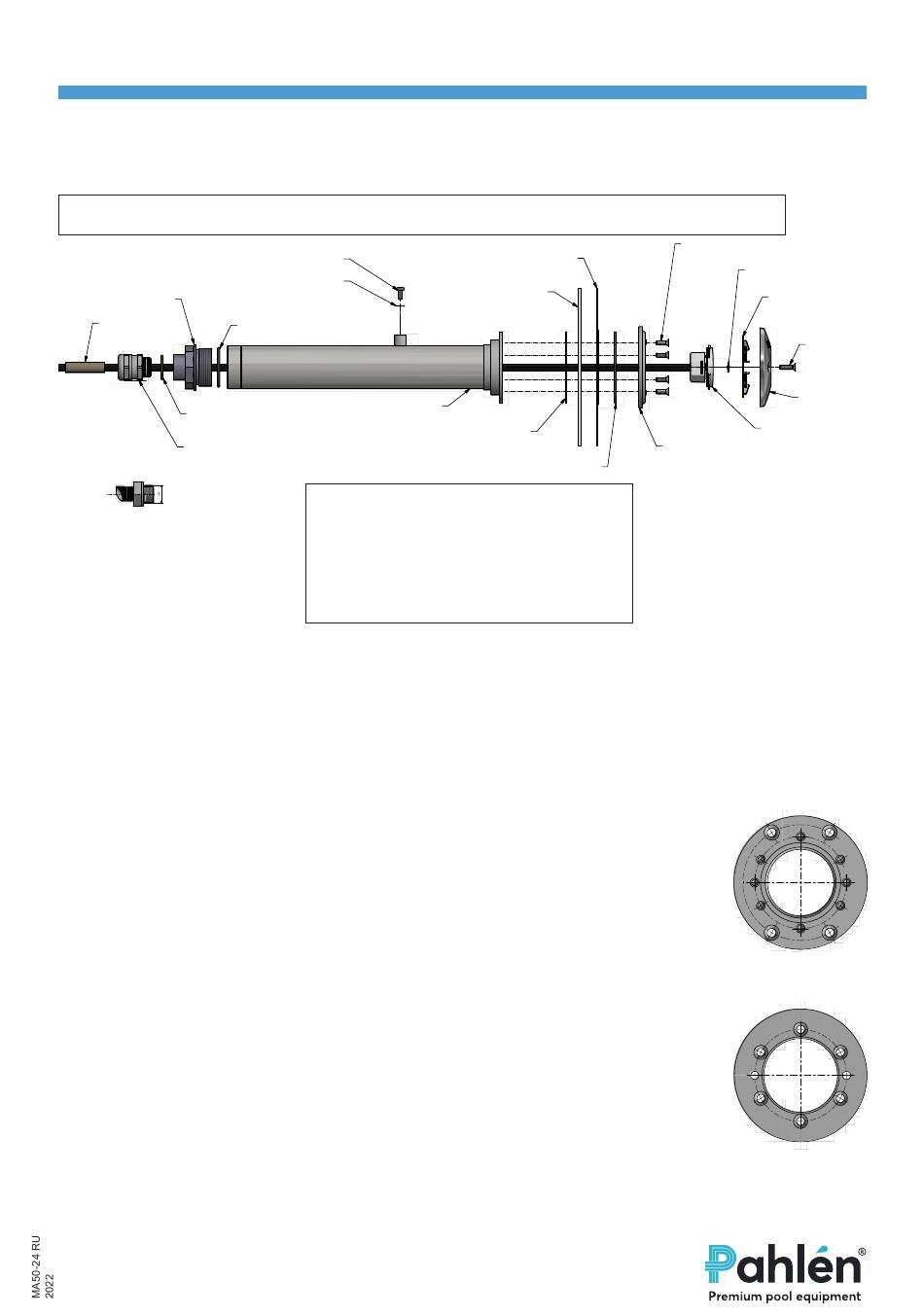

1. Впускная труба с фланцем
2. -
3. -
4. Самоклеющаяся прокладка 1.5 мм
5. Прокладка 2 мм
6. Уплотнительное кольцо
7. Винт с потайной головкой
M5x16 (6 шт.)
8. Уплотнительное кольцо
9. Заглушка
10. Уплотнительное кольцо
11. Kabelgenomföring
12. Светодиодный модуль с кабелем
13. Уплотнительная трубка
14. Расстояние (только для Marine)
15. Пластмассовая шайба
16. Переднее кольцо Marine
17. Переднее кольцо Classic
18. Винт с потайной головкой
M5x20 (2 шт.)
ВBЕРХ
Входной корпус
ВBЕРХ
Уплотнительное
14
18
16
альт. 17
кольцо
