CA-350 50AP
Informations générales
La température de l'eau ne doit pas dépasser +40 °C.
L'eau ne doit pas geler autour du spot.
Le spot doit être complètement immergé dans l'eau lorsqu'il est allumé.
Valeurs de qualité de l'eau recommandées :
Teneur totale en chlore :
Teneur en (sels de) chlorure : 2 50 mg/l maxi
pH :
Alcalinité :
Dureté calcique :
Fer :
Cuivre :
Manganèse :
Phosphore :
Nitrates :
En dehors de ces valeurs, la garantie du produit ne s'applique pas
Installation, généralités
La profondeur recommandée est décrite à la section suivante.
• L'armature ne doit jamais se trouver à moins de 50 mm d'éléments en acier inoxydable dans les piscines à structure moulée.
• Les installations électriques >30 V ne doivent pas être placées à moins de 500 mm d'un matériau en acier inoxydable.
• Lors de l'installation, utiliser des outils en acier inoxydable avec des surfaces de contact propres.
• Conservez les produits dans leur emballage d'origine jusqu'à l'installation pour éviter les rayures et les taches.
• Faites attention lors de l'installation afin de ne pas rayer le produit.
• Évitez de verser des produits chimiques concentrés à côté de pièces en acier inoxydable. Des dommages peuvent se
produire en cas d'absence de circulation dans la piscine.
Installation électrique
Respectez les réglementations électriques locales concernant l'emplacement de la boîte de jonction.
L'éclairage doit toujours être connecté via un transformateur de protection 12 V CA de type toroïdal (voir le tableau) afin
d'assurer un bon fonctionnement et une durée de vie maximale. Si plusieurs spots RVB sont installés, ceux-ci doivent être
connectés au même transformateur et via un commutateur commun afin de pouvoir être synchronisés.
La puissance du transformateur doit être supérieure à la valeur totale de tous les spots, voir le tableau à la page suivante.
Le cordon fourni doit toujours être utilisé pour connecter le spot.
Si l'isolation extérieure du câble ou le conducteur intérieur de l'éclairage est endommagé, il doit être remplacé par un technicien
de maintenance ou une autre personne qualifiée.
Recommandations
Suivez les recommandations suivantes concernant le câble et le raccordement des spots pour obtenir la fonction souhaitée.
Un éclairage maximal et stable n'est garanti que si la section du câble est égale ou supérieure aux valeurs spécifiées dans les
tableaux.
La longueur des câbles est calculée avec la plus grande perte de puissance envisageable dans les câbles.

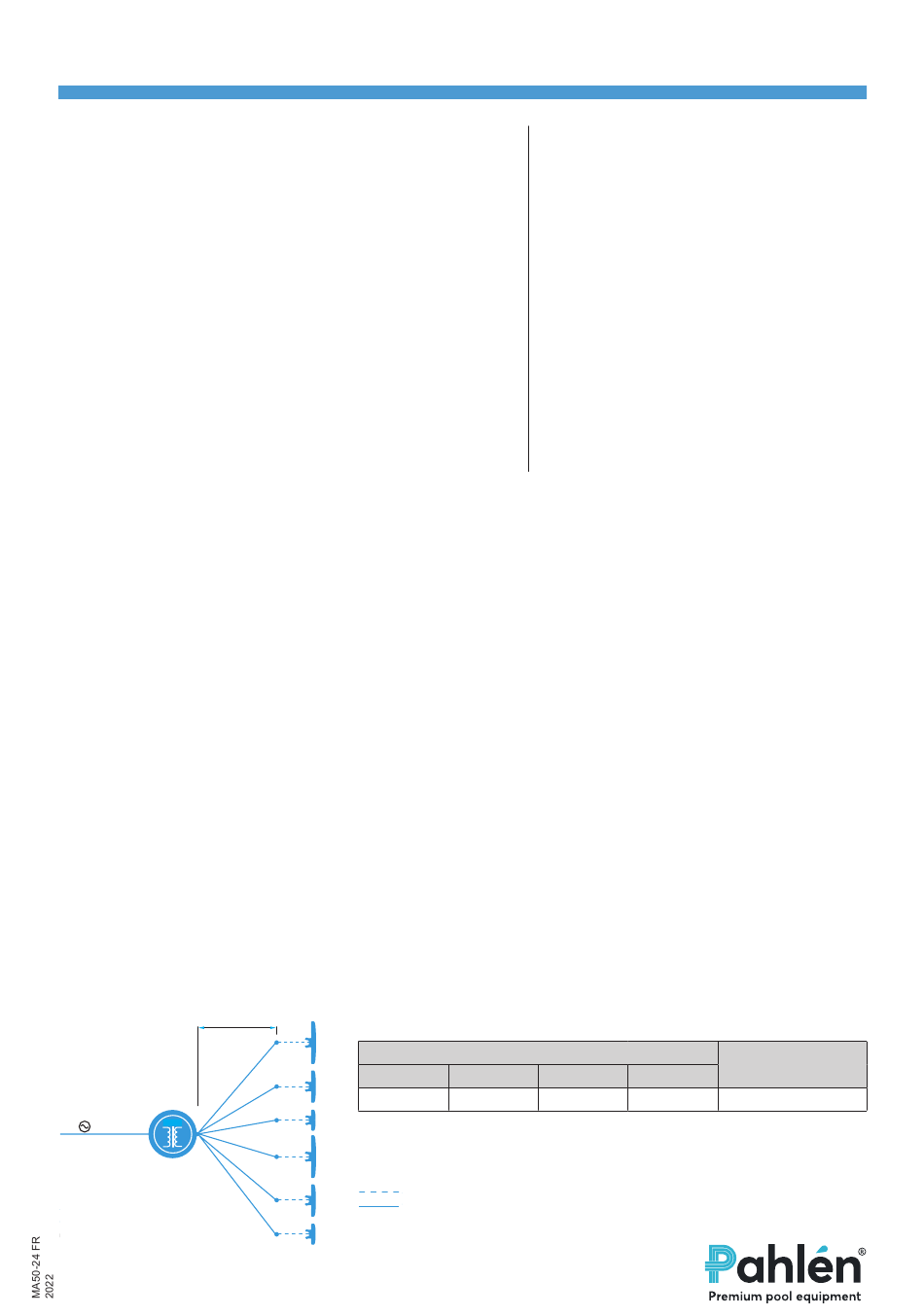

Tous les spots sont directement connectés au transformateur par un câble individuel.
Cette solution est préférable avec le contrôleur PLP-REM ou PLP-REM350.
Longueur maximale du câble
230 V CA
12VAC
page 8 of 20
3,5 mg/litre maxi (ppm)*
7,2 - 7,6
60-120 mg/litre maxi (ppm)
100-300 mg/litre maxi (ppm)
0,1 mg/l maxi*
0,2 mg/l maxi*
0,05 mg/litre maxi *
0,01 mg/litre maxi *
50 mg/litre maxi *
* Conformément à EN 16713-3
Longueur maximale du câble/Section du câble
1,5 mm
62 m
page 8 of 20
Modes couleurs du spot RVB :
Modes fixes
1. Bleu foncé
2. Bleu clair
3. Orange/rouge
4. Rouge
5. Vert
6. Rose
7. Jaune
Modes dynamiques
8. Alterne lentement entre différentes nuances de bleu
9. Alterne lentement entre différentes nuances de rouge
10. Alterne rapidement entre six couleurs
11. Alterne rapidement entre toutes les couleurs
Couleurs blanches
12. Blanc chaud
13. Blanc neutre
14. Blanc éclatant
2,5 mm 4,0 mm
2 2
103 m 165 m
Câble fourni avec le spot
Câble séparé, non inclus
36
FRANÇAIS
Puissance du
transformateur [VA]
6,0 mm
2 2
248 m 12
