CA-350 50AP
Contin. (En estructura de piscina de madera, chapa o plástico - cubierta con revestimiento)

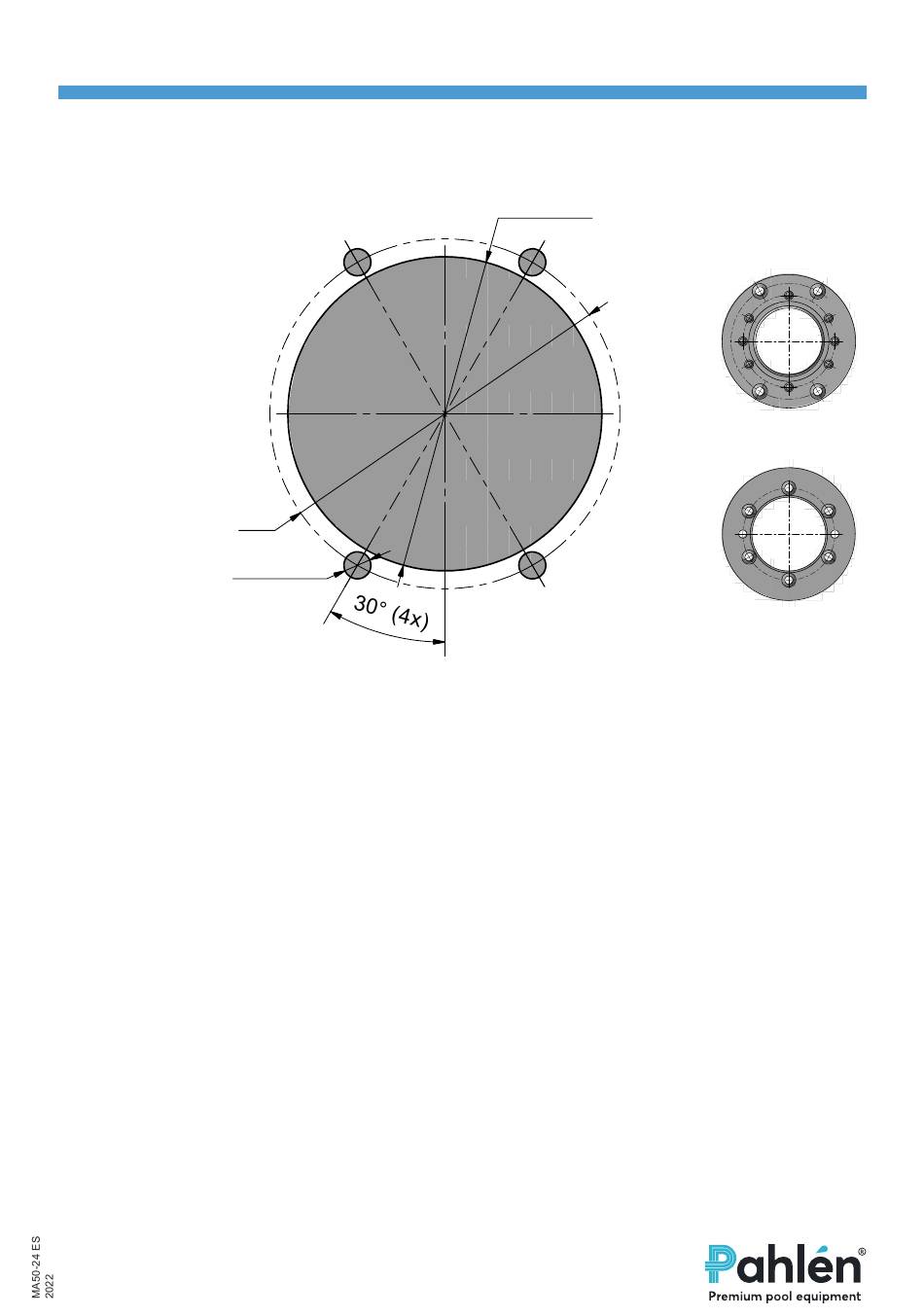

Esquema acotado de orificios en la pared de piscina

Monte como sigue:
1. Practique orificios en la estructura conforme al esquema acotado.
La profundidad recomendada para la lámpara es de 300–800 mm por debajo del borde de la piscina.
2. Monte el tubo encastrado con el arrendela de montaje y un tornillo desde el interior de la piscina (ver croquis).
El tubo encastrado debe fijarse o descargarse para evitar rupturas en la estructura de piscina.
3. Fije la junta autoadhesiva en la brida.
4. Monte el tapón en el borde trasero del tubo encastrado. En caso de usar el anillo tórico no necesitará ningún otro cierre.
5. Opción 1: Monte el pasacables en el tapón. Utilice la anillo tórico suministrada y asegúrese de que esté en el lugar correcto.
Aquí no se necesita ningún cierre adicional.
Opción 2: Monte el conducción de cable en el tapón. Sellado con cinta de hilo o hilo de hilo.
6. Monte la lona de piscina siguiendo las instrucciones del fabricante y comience a llenar con agua.
7. Cuando el agua llegue a unos 5 cm por debajo de la brida del tubo de encastre, monte la junta y el anillo de cierre con
6 tornillos.
8. Recorte la lona siguiendo el borde interior del anillo de cierre.
9. Ensarte el cable de módulo LED a través de la unión pasacables/conducción de cable y sáquelo por la parte trasera del tubo
de encastre.
Saque cable suficiente (máximo 1 m) para poder alzar luego la lámpara por encima de la superficie del agua. Ello facilitará
las futuras sustituciones de la lámpara y clausuras de invierno.
10. Enrosque el manguito de cierre en el cable del módulo LED. El manguito de cierre debe colocarse en el medio de la goma
en el pasacables.
Opción 1: Apriete el pasacables para que el cable esté seguro.
Opción 2: Monte el conducción de cables en la caja de conexiónes con el pasacables. Apriete el pasacables para que el
cable quede firme.
Inserte el módulo LED con cable en el tubo encastrado.
Marine: Introduzca el módulo LED con el distancia debajo del frontal. Fije el frente con dos tornillos.
Classic: Introduzca el módulo LED con el frontal. Fije el frente con dos tornillos.
11. Llene la piscina con agua hasta alcanzar el nivel deseado.
Inloppsmunstycke / Inlet
Sugmunstycke / Outlet
Spa-belysning / Spa light
ARRIBA
78

6 (4x)
UP

70-75
NOTA!
No corresponde a escala 1:1 por
motivos tipográficos.
47
ESPAÑOL
ARRIBA
Brida
ARRIBA
Anillo de cierre
