CA-350 50AP
Forts. (För poolstomme av trä, plåt eller plast - klädd med liner)

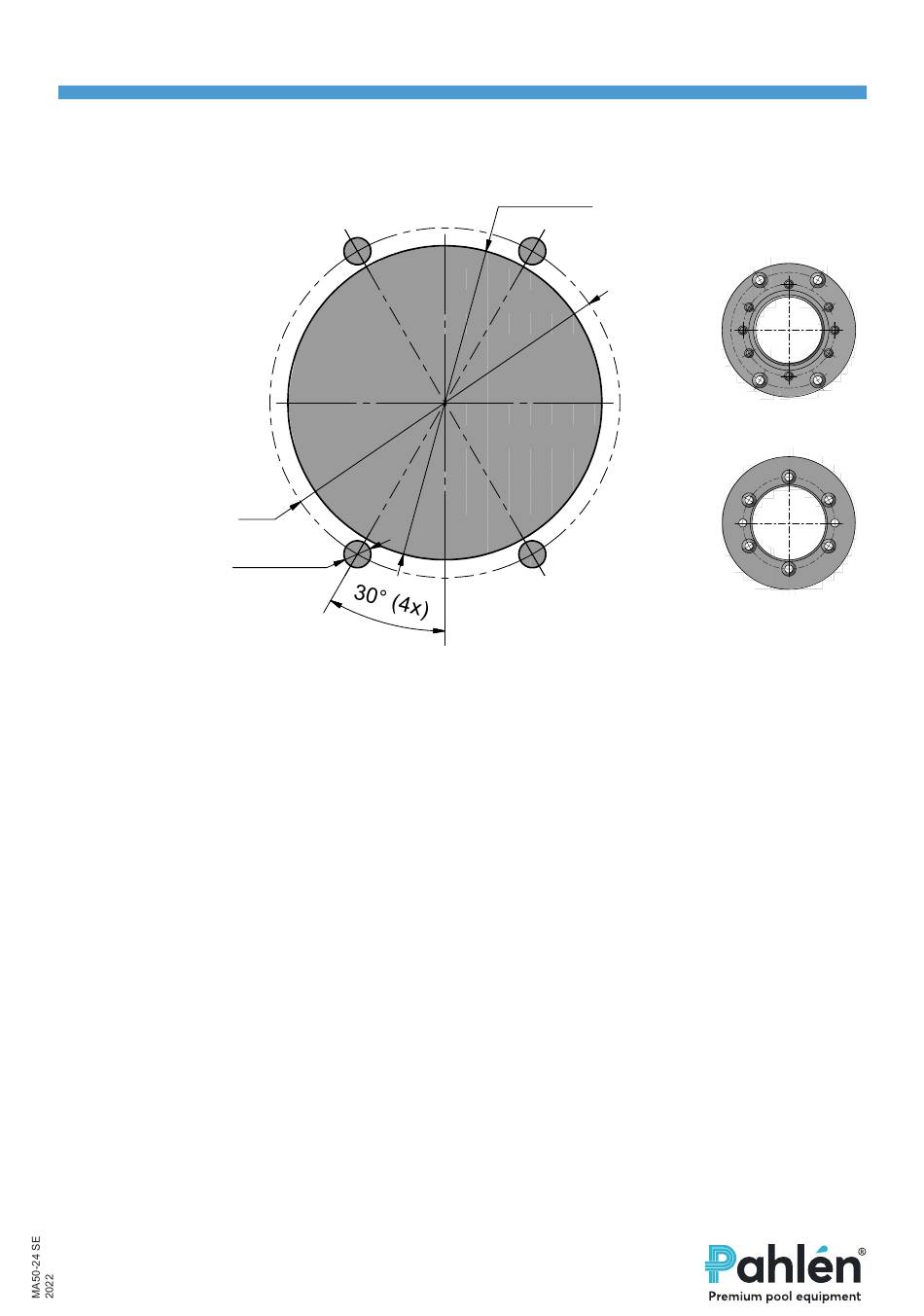

Måttritning för hål i poolvägg

Montera så här:
1. Gör hål i stommen enligt måttritning.
Rekommenderat djup för lampan är 300–800 mm ned från poolkanten.
2. Montera ingjutningsröret med bifogad fästring och skruv från insidan av poolen (se skiss).
Ingjutningsröret bör fixeras eller avlastas för att undvika brytning i poolstommen.
3. Fäst den självhäftande packningen på flänsen.
4. Montera pluggen i bakkant av ingjutningsröret. När o-ringen används behövs ingen annan tätning.
5. Alternativ 1: Montera kabelgenomföringen i pluggen. Använd medföljande o-ring och säkerställ att den sitter på rätt ställe.
Ingen ytterligare tätning behövs här.
Alternativ 2: Montera kabelröret i pluggen. Tätas med gängtejp eller gängsnöre.
6. Montera poolduken enligt leverantörens instruktioner och påbörja vattenfyllning.
7. När vattnet når ca 5 cm under flänsen på ingjutningsröret, montera packningen och tätringen med 6 st skruvar.
8. Renskär duken efter tätringens inre kant.
9. Trä LED-modulens kabel genom kabelförskruvningen/kabelröret och dra ut den på baksidan av ingjutningsröret.
Lämna tillräckligt med kabel (max 1m) på framsidan för att senare kunna lyfta upp lampan ovanför vattenytan. Detta under-
lättar framtida byte av lampa eller vid vinterstängning.
10. Trä tätningshylsan på LED-modulens kabel. Tätningshylsan skall placeras mitt för gummit på kabelförskruvningen.
Alternativ 1: Dra åt kabelförskruvningen så att kabeln sitter fast.
Alternativ 2: Montera kabelröret i kopplingsboxen med kabelförskruvningen. Dra åt kabelförskruvningen så att kabeln
sitter fast.
11. Stoppa in LED-modulkabeln i ingjutningsröret.
Marine: Kläm fast LED-modulen med distansen under fronten. Dra fast fronten med två skruvar.
Classic: Kläm fast LED-modulen med fronten. Dra fast fronten med två skruvar.
12. Fyll upp poolen med vatten till önskad nivå.
Inloppsmunstycke / Inlet
Sugmunstycke / Outlet
Spa-belysning / Spa light
78

6 (4x)
UP

70-75
UPP
OBS! Ej skala 1:1
av trycktekniska skäl.
7
SVENSKA
UPP
Fläns
UPP
Tätring
M12646-0
